Разборка светотодиодной лампы H11

Мне давно хотелось вскрыть китайские автомобильные лампочки и посмотреть на их конструкцию. По начинке можно узнать основные проблемы с отведением тепла от светодиодов и недостатки в сборке. Проведем вскрытие светодиодных ламп H11, это автомобильный цоколь ближнего света. Образцы предоставлены интернет-магазином http://netuning.ru/ единственный магазин, который пишет реальные характеристики, а не китайские.

Сначала читайте часть №1 «Обзор светодиодной лампы H11«, в котором измеряются световые, электрические параметры.

Характеристики автолампы H11

Эта автолампа по световому потоку полностью соответствует ксенону на 3200лм с цветовой температурой 5000К. На ней установлены 4 мощные светодиода Philipz MZ, которые после прогрева в рабочем режиме обеспечивают 3200лм. Получается, каждый диод светит на 800лм. Обычно все магазины и китайцы врут про  лампы, у них любая светодиодка равна ксенону. Грубо говоря, два чипа Philips MZ будут светить в половину яркости ксенона при хорошем охлаждении, кроме гибкого радиатора с плетеными лепестками.

Параметр Измеренные параметры Ксенон
Световой поток 3200 Люмен 2600-3200 Люмен
Мощность 50W 35-45W
Цветовая 5000K 5000К
Нагрев цоколя до 210°
Срок службы неизмерен,
зависит от нагрева
2000-5000 ч.

Аналогом чипов Филипс МЗ является светодиод Cree XHP50, они аналогичны по световому потоку и мощности. Основное отличие, максимальная температура кристалла у Cree может быть до 150 градусов, что на 15 выше, чем у конкурента.

Данные лампочки чаще всего пользуются спросом у владельцев авто Мазда 3, Mazda 6. Оптика у них линзованная, линза светит лучше, чем рефлекторная фара. Ставят в ближний свет, продавцы и владельцы говорят, что светит с правильной светотеневой границей и хорошим распределением света.

Из-за наличия активной системы охлаждения не рекомендую ставить в противотуманки (ПТФ). Часть которая будет торчать снаружи должна быть изолирована от дорожной грязи и пыли. Поэтому хорошо чувствовать она будет только в ближнем свете авто.

Начинка

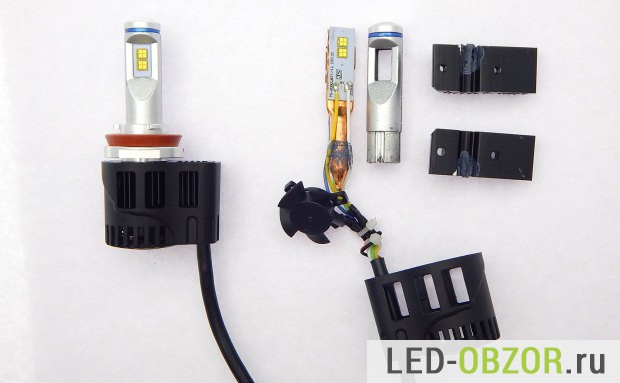

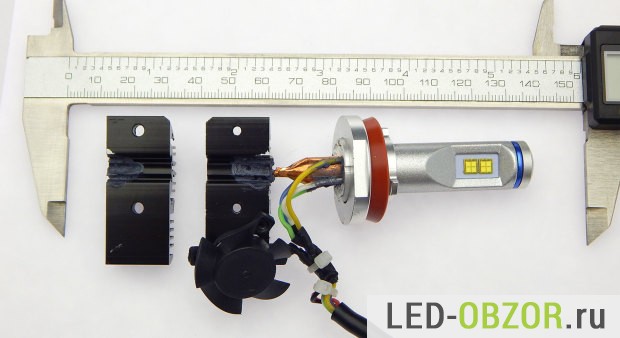

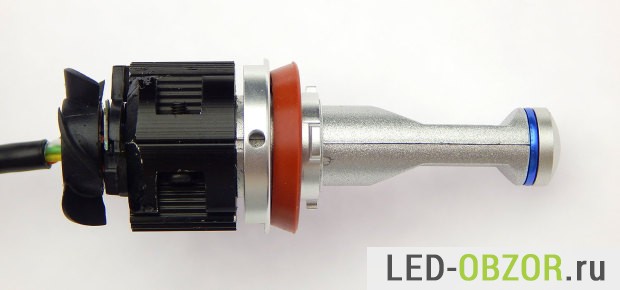

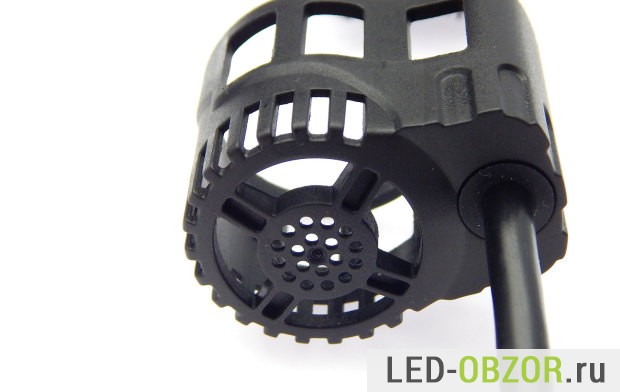

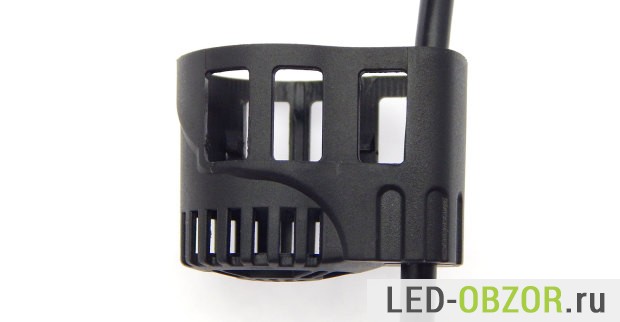

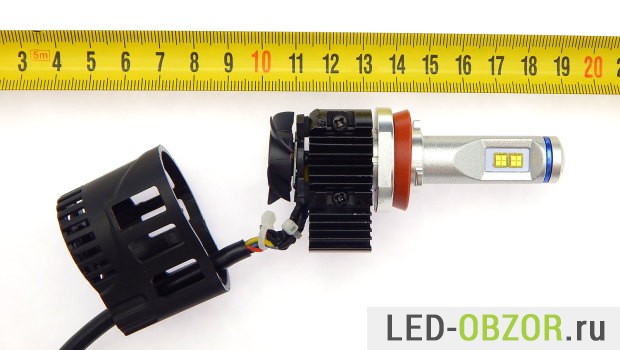

Эта светодиодная автомобильная лампа разбирается очень тяжело, чтобы снять пластиковую защиту пришлось помучаться целый час. Она сидит на 4 защелках, до которых сложно добраться. Их пришлось стачивать и срезать, чтобы образец не потерял товарный вид. Радиатор с вентилятором закрыты защитным кожухом из приличного пластика, не хрупкого.

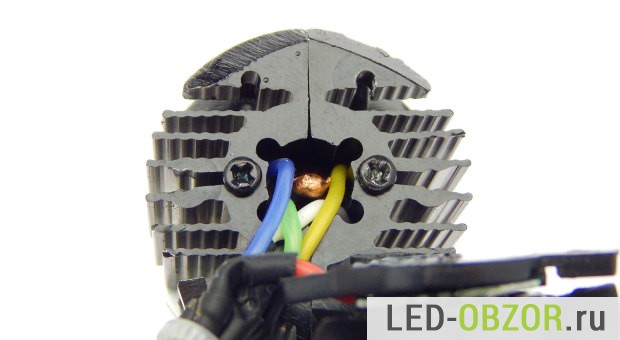

Провод идущий от драйвера экранирован слоем фольги, чтобы помехи от ШИМ не попадали в УКВ диапазон, и радио работало без помех. Источник тока достаточно мощный, полное энергопотребление при 13,2V получается 50W и ток 3,5 Ампера. Кабель состоит из 5 проводов в силиконовой оболочке, на морозе изоляция не будет трескаться, как у ПВХ. Получается для каждого диода отдельное питание. По спецификации у чипа Филипс МЗ бывает 3 питающих напряжения 3В, 6В, 12В.

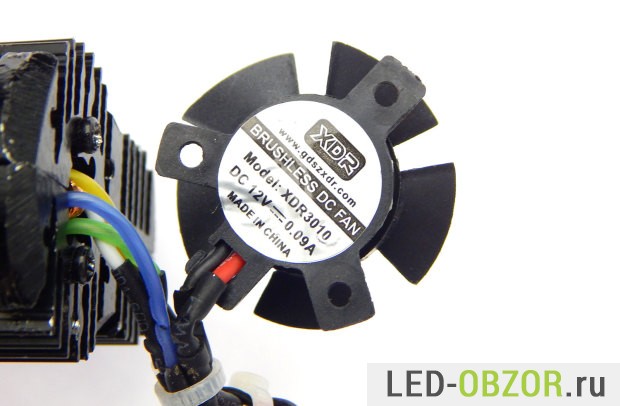

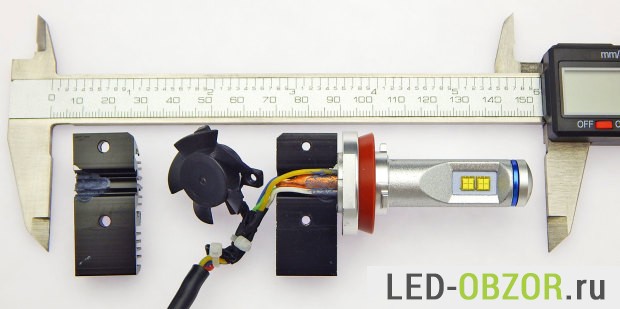

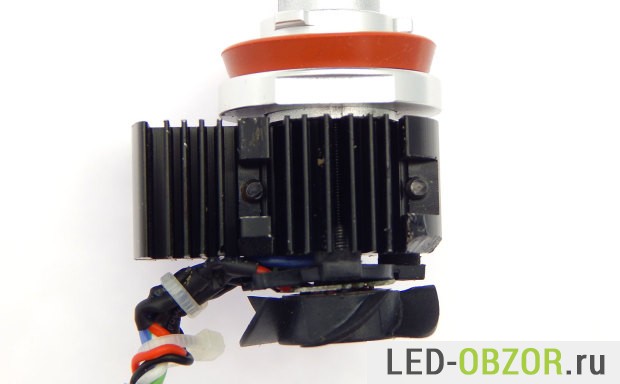

Радиатор и ветилятор

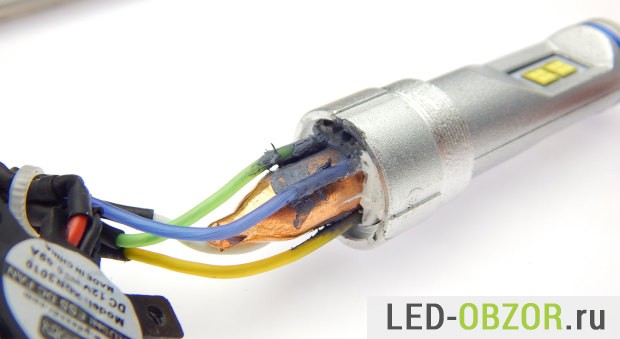

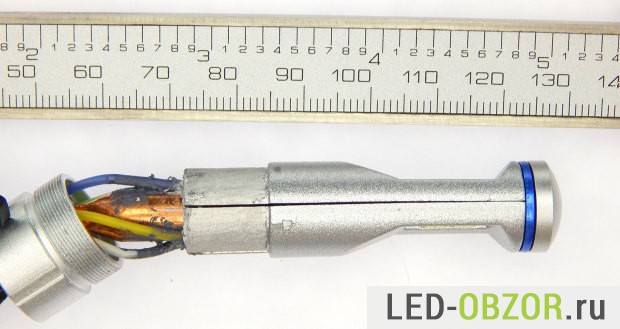

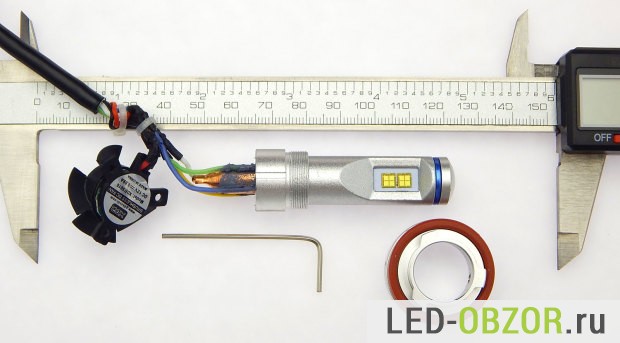

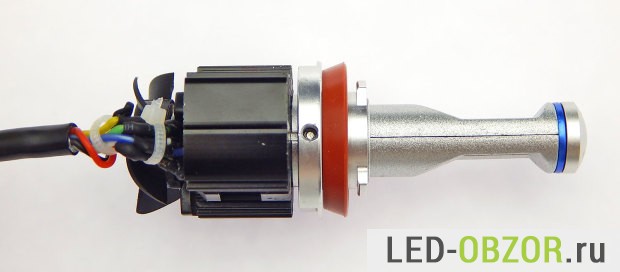

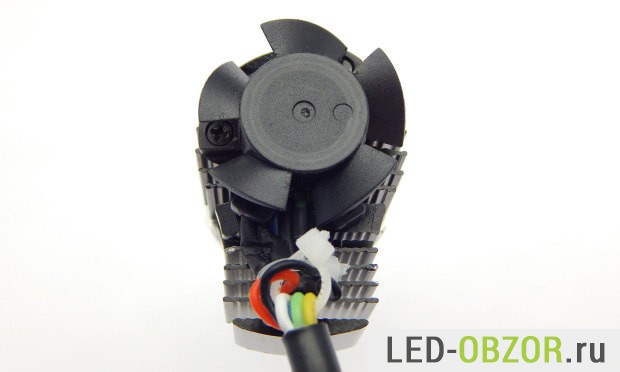

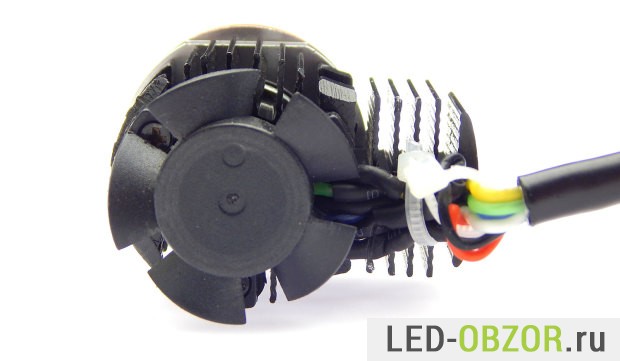

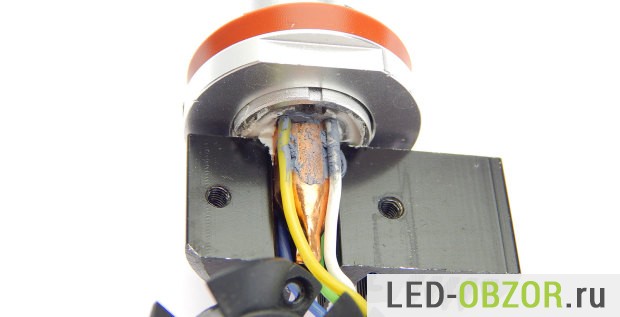

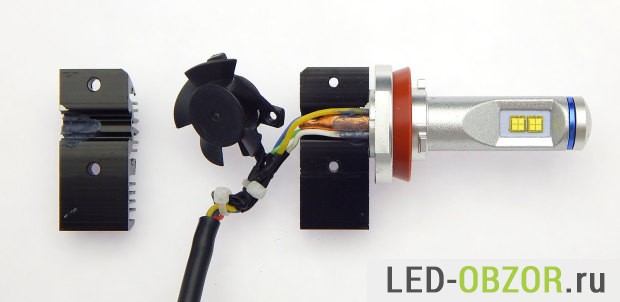

Когда снял вентилятор, радиатор, скрутил цоколь, то взаимопонимание со светодиодной лампой для авто закончилось. Кольцо никак не хотело сниматься, хотя двигалось вперед и назад на 2мм. Чтобы обнажить её скрытые крепления, пришлось вытирать термопасту. Но белая масса оказалась герметиком.

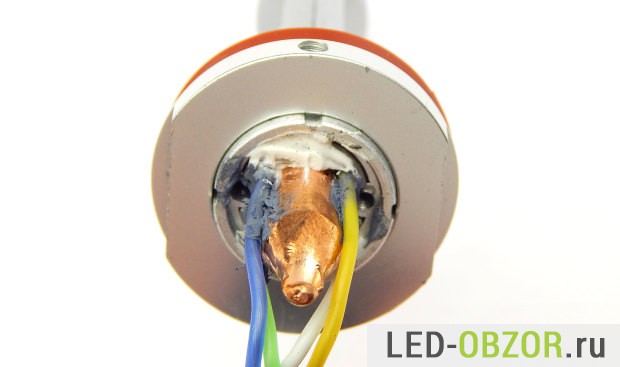

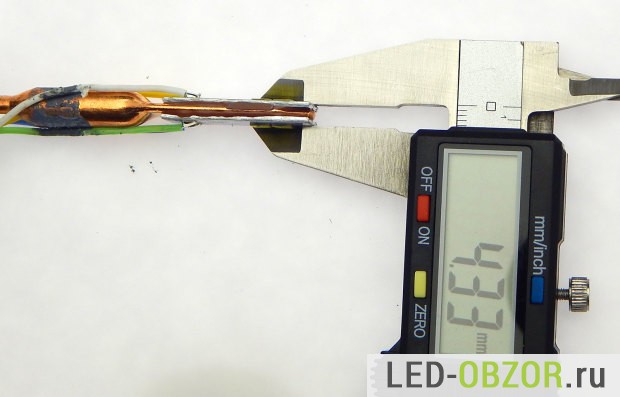

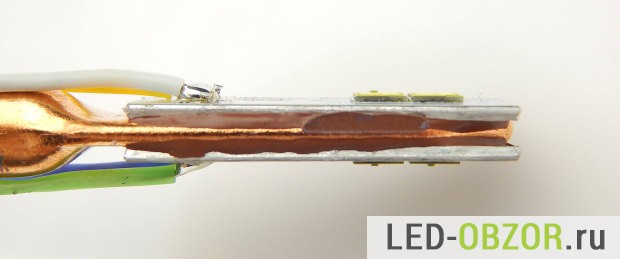

Тепловая трубка

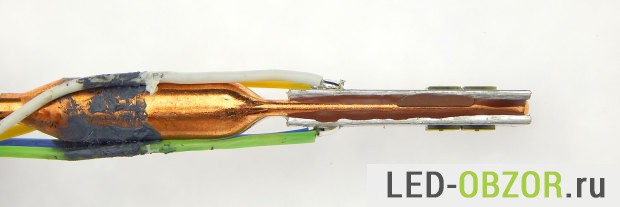

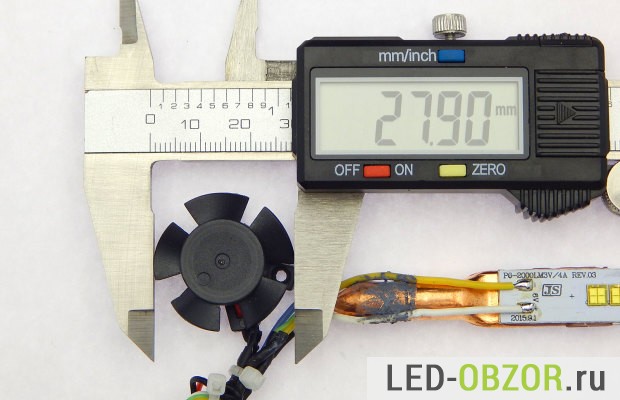

Автомобильная светодиодная лампа H11 собрана на тепловой трубке. В ней находится  жидкость, которая кипит при не высоких температурах, например 70°.

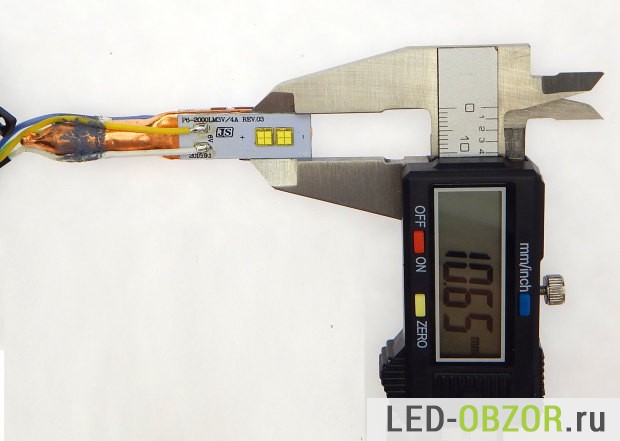

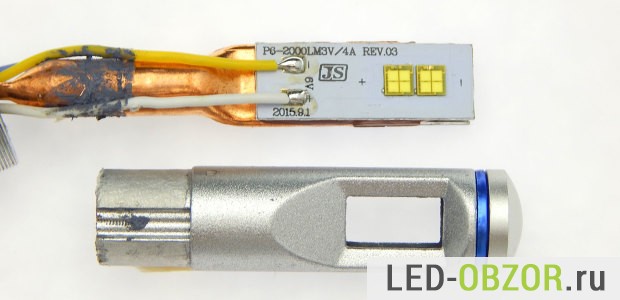

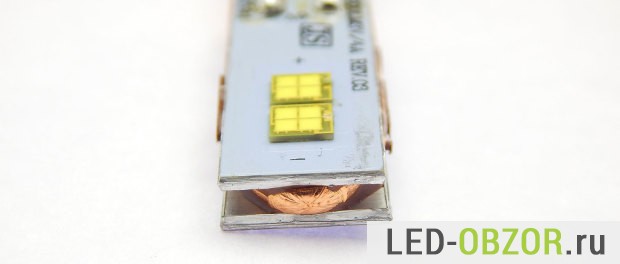

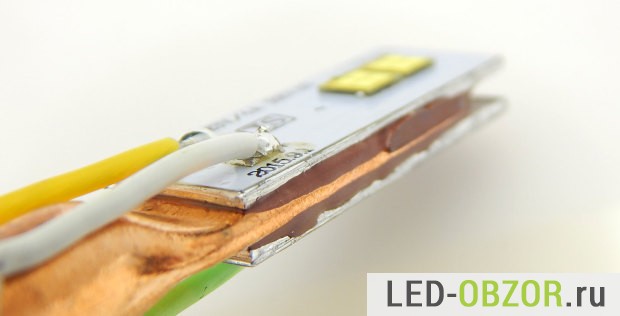

Пластины со светодиодами

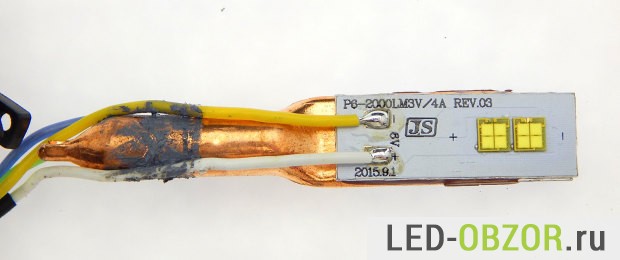

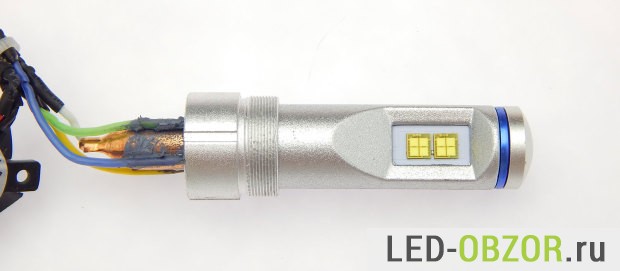

Светодиоды Филипс МЗ посажены на теплопроводный клей. Припаять параллельно друг другу их будет невозможно. Клей обильно и плотно прилегает к трубке. Единственное колпачок на конце светодиодной лампы не удалось снять, который после синего кольца. Пробовал выбить, по скорее будет ломаться и сминаться декоративная защита с отверстиями для led диодов.
