Многие, планируя какое либо освещение и не догадываются, что есть светодиодная лента на 220В. Она не требует блока питания на 12В, нужен только миниатюрный выпрямитель, через который подключается прямо в розетку. Явным преимуществом является простота использования и подключения, почти равноценное светодиодной лампе. Кроме очевидных плюсов имеются и минусы.
О всех способах питания светодиодов читайте в статье «Как подключить светодиод к 12 и 220В«.

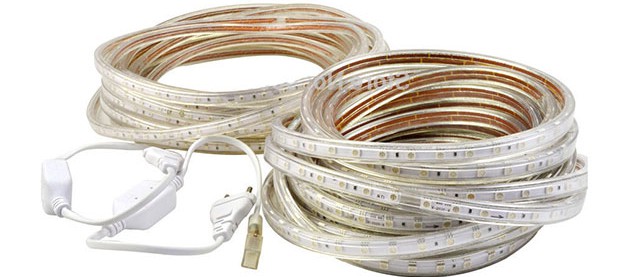

Виды светодиодной ленты 220В

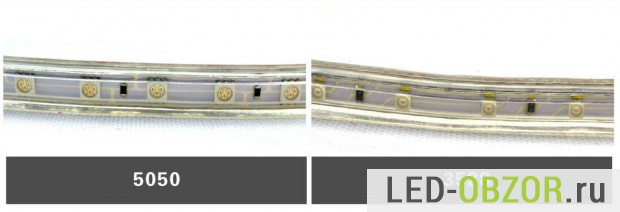

Популярные модели на SMD 5050 и СМД3528
Разновидность лент на 220 вольт состоит из нескольких видов, и бывает на светодиодах 3528, 5050, 2835, 3014 и мощных SMD 5630. Больше всего распространены светодиодные ленты 5050 и 3528,которые легко купить в России, а вот другие придется заказывать у китайцев, но покупать у них не советую, обманут. Внешне практически не отличимая от обычной, но на ней есть маркировка обозначающая на какое напряжение она рассчитана. Особенностью является, что она обычно нарезается только по кратно 1 метру или кратно 50 см., то есть не получится отрезать 30см или 80 см.
Основные параметры:
- кратность нарезки 50, 100, 200 см.;
- мощность ватт на метр;
- степень защиты от влаги;
- цветовая температура.
Как и стандартная, она выпускается в различных модификациях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такая герметичность позволит эксплуатировать их во влажных помещениях типа бани и на улице. По отзывам моих коллег, достойно работают в тяжелых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метровый кусок превращается в диодную линейку или модуль. Из таких линеек можно собрать целый светильник. По типу монтажа может быть самоклеющаяся на акриловом скотче и может не иметь клеевого основания.
Устройство и принцип работы

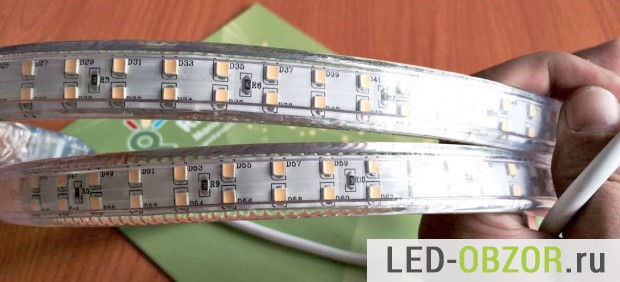

Двойная шире в 2 раза
Рассмотрим, каким образом они питаются от высокого напряжения:
- используются обычные светодиоды с напряжением питания 3,3 — 3,5В;
- для них необходимо полярное питание, которое создает диодный мост, иначе они будут мигать с частотой 50 Герц;
- нарезать можно только кратно 50 и 100 см., потому что светодиоды подключены последовательно в одну цепь, на метр получается 60 светодиодов.
Почему именно 60? делим 220V на 3,3V шт., получаем около 60. подключив такие количество последовательно, нам не потребуется блок питания на 12V.
Для повышения надежности светодиодной ленты 220В используется подключение диодов парами, в случае выхода из строя одного из диодов, ток будет проходит через оставшийся, но на него ляжет повышенная нагрузка.
Мощная на SMD 5630 при потреблении свыше 10 Вт на метр потребует радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на слабых светодиодах. Чтобы не клеить две штуки рядом, выпускают двойную, с шириной увеличенной в два раза. К тому же широкой основание лучше отводит тепло при нагреве.
Цветная RGB, резистор стоит на каждые светодиод или на каждые два.

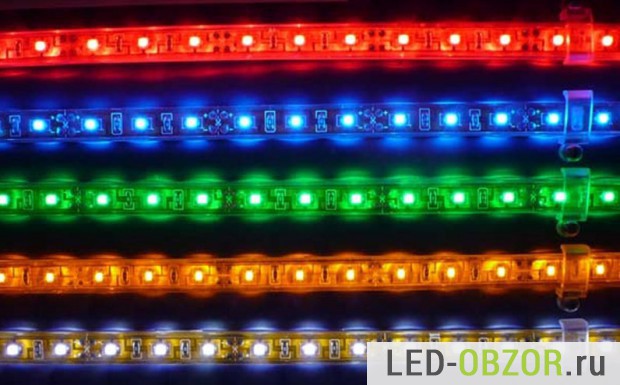

Цвета светового потока такие же как у обычной: белые, красные, зеленые, синие и трехцветные RGB. Светодиодная лента RGB на 220V потребует особых контроллеров управления яркостью каждого цвета рассчитанных тоже на 220 Вольт, найти их трудновато, потому что они практически все выпускаются на 12 вольт. Поэтому советую покупать готовыми комплектами.

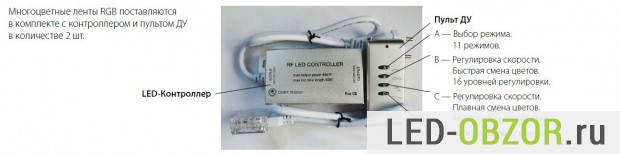

Контроллер для RGB на 220 вольт
Как подключить светодиодную ленту 220В
Подключение ленты на 220 Вольт
Схема подключения максимально проста, только требуется подключить пару проводов соблюдая полярность. В случае цветной ленты, соединить согласно цветовой маркировке проводом контроллера RGB.
Подключение по этапам:
- отрезаем необходимую длину, кратно длине, указанной производителем, обычно 50 или 100см.;
- если используете герметичную, то на срезанный конец наносим герметик и одеваем силиконовый коннектор, в виде кольца;
- вставляем коннектор и крепим его на герметик;
- соблюдая полярность подключаем провод от выпрямителя;
- проверяем всю светодиодную ленту на 220 вольт на герметичность, не допускаем попадания воды внутрь.

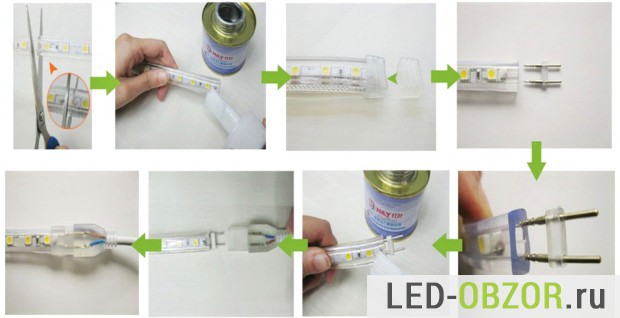

Порядок подключения и герметизации
Выпрямитель, через который она подключается, состоит из диодного моста и тоже имеет свою мощность. Он может иметь мощность 700 Вт., её хватит на 100 метров обычной светодиодной ленты 220 вольт, или на 40 метров мощной. Этого хватит, чтобы осветить очень большую комнату. Стоимость такого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или готовую сборку в магазине радиодеталей.

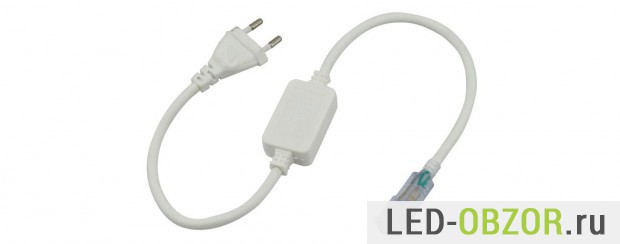

Выпрямитель с вилкой для подключения к сети
Преимуществом перед обычными светодиодными лентами 12в будет отсутствие требования к толщине проводов питания. В отличие от низковольтных, которые требуют очень толстых проводов, у высоковольтных таких требований нет, их можно подключать любыми тонкими проводами. Провод сечением 0,75 квадратных миллиметров легко потянет мощность в 1500W.

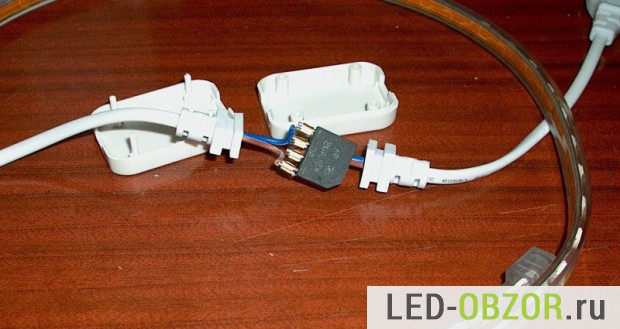

Начинка выпрямителя
Так как в выпрямителе находится диодный мост и нет никаких конденсаторов, которые буду сглаживать пульсации напряжения в сети, то вся светодиодная лента 220 вольт мерцает с частотой 100 Герц. По СаНПИНУ такие пульсации не допустимы в жилых помещениях, особенно где читают или работают. По этой причине не рекомендуется эксплуатировать в квартирах.
Основные отличия

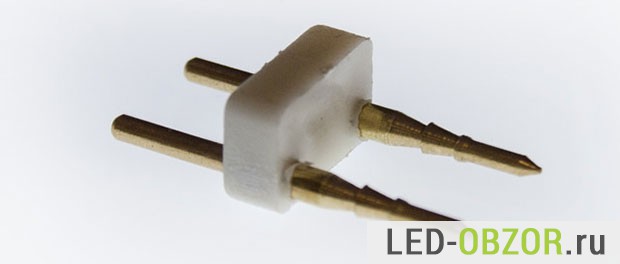

Коннектор для соединения или подключения
Подведем итоги, выделим основные плюсы и недостатки.
Достоинства.
- Не требуют дорогого блока питания, Если вам требуется подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
- Подключается тонкими проводами, так как сила тока низкая.
- Длина цельного куска может достигать 100 м. или 70 Вт.
Недостатки.
- Высокой напряжение, требует особой осторожности при монтаже и эксплуатации.
- Может быстро выходить из строя, если купите дешевую китайскую.
- Ремонт герметичной будет очень затруднен.
- Обрезать можно только по длине кратной 100 или 50 сантиметров.
- Светодиоды мерцают с частотой 100Герц, глазу это не заметно но на сознание человека влияют, утомляют и могут появляется головные боли.
Указанные недостатки ограничивают сферу применения, её можно устанавливать как второстепенное освещение для светодиодной подсветки кухни, освещение кладовки, гаража, коридора или гирлянды. В коммерческой сфере можно подсвечивать здания, рекламные вывески. Под новый год строители украсили целый башенный кран высотой и стрелу.
