Цоколи светодиодных ламп для авто

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

  • H4 и H7 — самые распространенные;
  • H8, H10, H11 — для противотуманных фар;
  • W5W, T10, T4W — для габаритов и боковых указателей поворота;
  • P21W  — для основных сигналов поворота;
  • W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

7440 Для разъема 7440

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

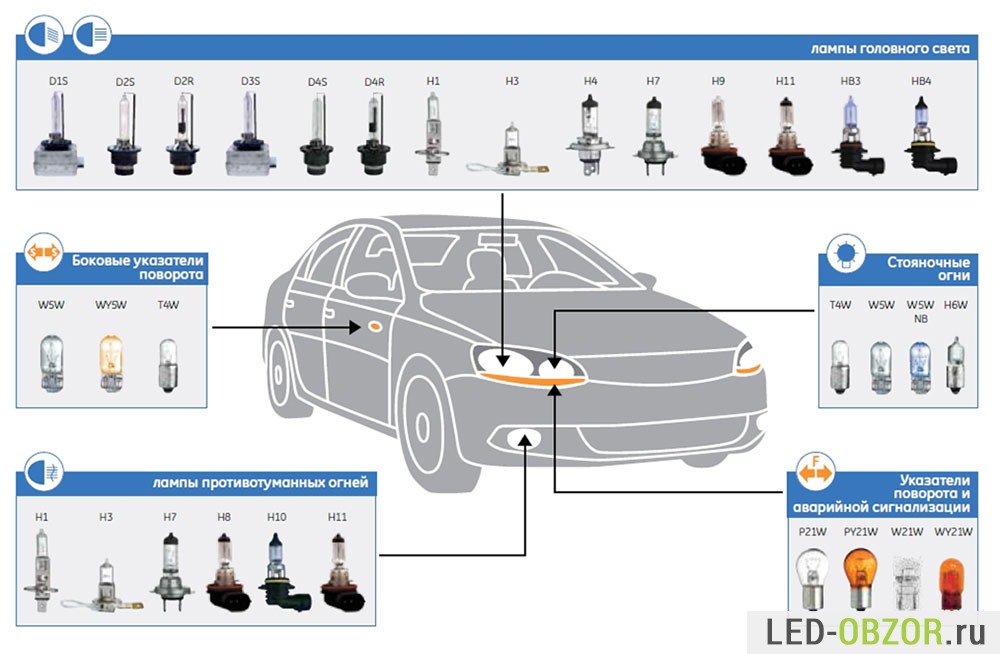

Цоколи автомобильных ламп головного света

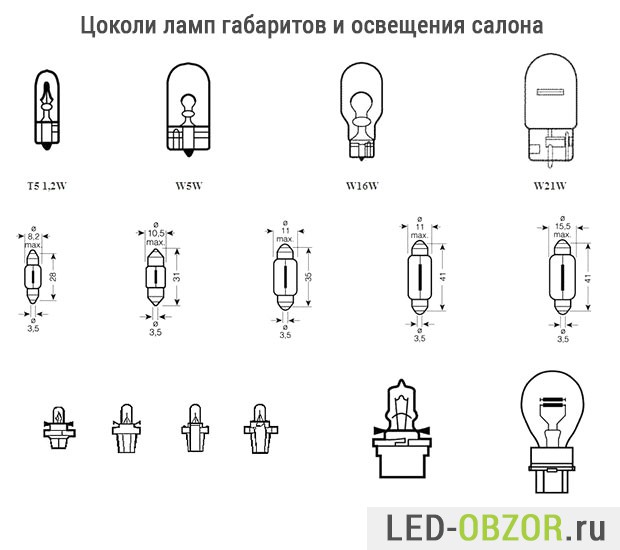

Цоколи автомобильных ламп для задних фонарей

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

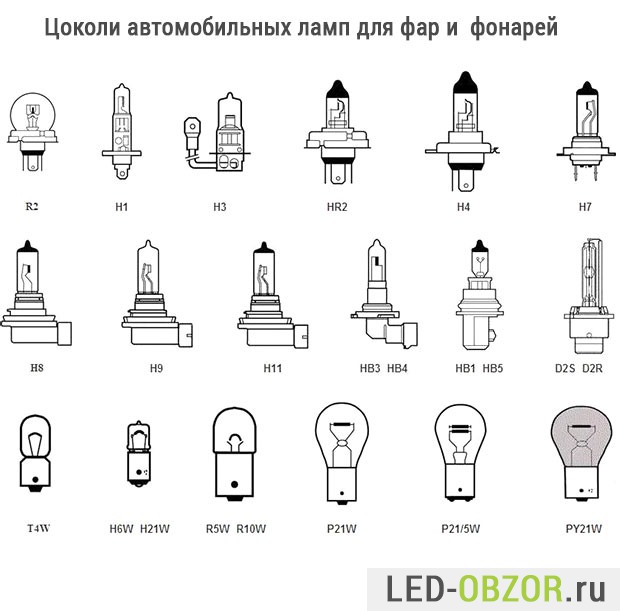

Цоколи LED ламп для фар и фонарей

Цоколи автоламп для головного света

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.
