Габаритные светодиодные лампы W5W T10 с обманками

Вчера меня буквально засыпали вопросами про правильный выбор габаритных светодиодных ламп W5W T10 с обманками. Я услышал несколько способов установки led габаритов на авто для обмана бортовых систем, которые контролируют работу световых приборов. Стоимость обманки в виде резистора (сопротивления) у китайцев на май 2015 года от 100 рублей за штуку, конструктивно дорогие не имеют никаких преимуществ.

Типы обманок

Обманка с цоколем W5W Обманочка с цоколем W5W

При установке светодиодных авто ламп для габаритных огней обмануть бортовую систему автомобиля можно тремя способами:

  1. установка со встроенной обманкой, резистор обманки сильно греется и этим сильнее разогревает её, к тому же может нагревать и галогеннка ближнего света. Мощные (на 3-5 Ватт) и сверхяркие габариты со встроенным сопротивлением обычно долго не живут, если вам посчастливится купить такую.
  2. установка отдельной внешней обманки, это оптимальный способ, который обеспечит максимальный ресурс передних габаритных огней.
  3. подключение параллельно обычной лампочки накаливания W5W T10 или P21W. Это способ из серии экономим и делаем своими руками. Лампа накаливания будет светить под капотом параллельно диодной, если она перегорает, то бортовой компьютер сразу известит вас об этом.

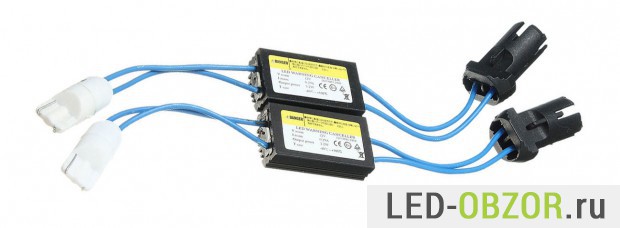

Внешний вид внешней обманки Внешний вид

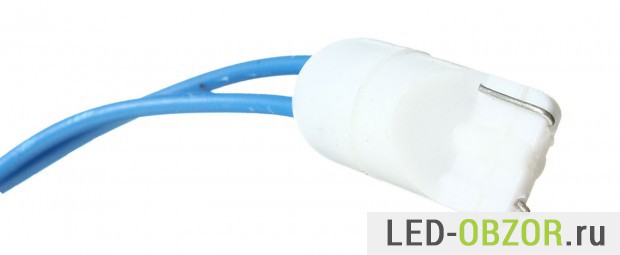

Разъем ПАПА W5W Разъем ПАПА W5W

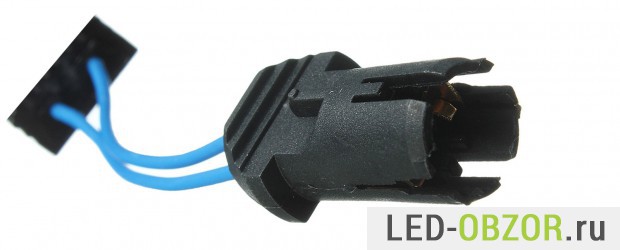

Разъем МАМА Разъем МАМА

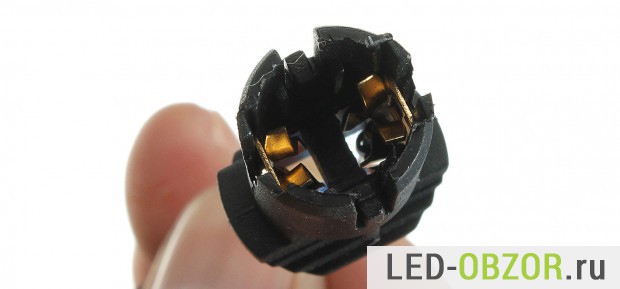

Разъем МАМА W5W T10 Разъем МАМА W5W T10

Как найти в магазинах?

  1. В китайских-интернет магазинах такие светодиодные лампы передних габаритных огней W5W обозначаются как CANBUS или ERROR FREE.
  2. Чтобы найти отдельно обманку в магазине, используйте запросы «load resistor», «canceller decoder w5w». Если вас интересует под конкретный цоколь, то просто укажите его в запросе.

Конструкция

Обманка на цоколь P21W Обманный резистор на цоколь P21W

Обманка – это просто резистор (сопротивление), который ставится параллельно габаритной лампе W5W T10 и нагружает линию питания. Если линия питания не нагружена, сила тока не ниже необходимого уровня, то бортовой компьютер думает, что лампа перегорела или вышла из строя другим способом. Об этом он радостно сообщит вам различными горящими индикаторами на приборной панели автомобиля.

Конструкция простая, как три рубля:

  1. разъем под лампу МАМА с цоколем W5W или P21W;
  2. разъем под лампу ПАПА с цоколем W5W или P21W;
  3. металлическая коробочка в виде радиатора охлаждения, в которой находится мощный резистор.

Рассчитаем мощность

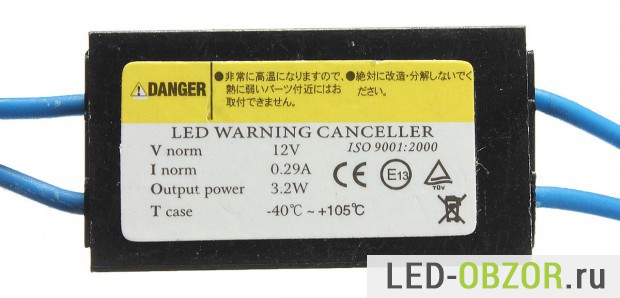

Параметры обманки Параметры, мощность и ток

Мощность должна быть поменьше мощности лампы, на место которой она ставиться . На примере цоколя W5W T10 проведем расчет:

  1. номинальная мощность потребления лампочки накаливания 5 ватт;
  2. приличная габаритная светодиодка потребляет обычно 1-2 ватта;
  3. нам потребуется обманный резистор: 5W –2W= 3W;
  4. эти 3 Ватта будут компенсировать недостаток нагрузки на линию питания.

Если у вас мощность лампы выше, например P21W, то соответственно используем числа, соответствующие вашему типу.
