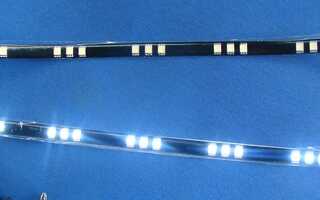

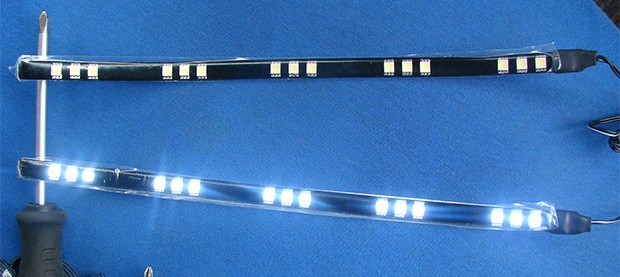

Доступность и простота современного освещение позволяет его устанавливать на автомобиль. Кроме внутреннего тюнинга, и замены обычных софитных ламп на диодные, в машине используется светодиодная лента для улучшения освещения в местах, где света никогда не было.

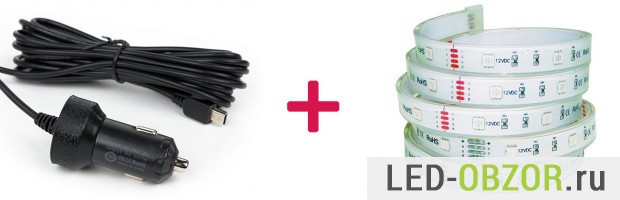

Как подключить светодиодную ленту к прикуривателю
Бортовая электрическая сеть автомобиля официально рассчитана на 12 вольт. Но реальное напряжение может достигать 14,5В и выше. Светодиодная лента рассчитана ровно на 12В, и эти 14,5 вольт будут очень негативно сказываться на режиме работы светодиодов.
Прямое подключение светодиодов к прикуривателю рекомендую только в одном случае, если вы будете включать немного на заниженную мощность. Чтобы занизить, надо использовать мощный резистор, который рассчитывается в зависимости от потребления энергии диодной лентой. Проще говоря, номинальный режим диода должен быть при завышенном напряжении. Проведем расчет, 14,5В – 12В = 2,5В Резистор должен понизить питание на 2,5 вольта, подключите подходящее сопротивление и измерьте на нем падение Вольт.
Самый лучший и более сложный вариант, это подключить светодиодную ленту в машине через стабилизатор. Его легко изготовить самостоятельно по схеме, через него можно запитать все дополнительные диодные источники.
Только не путайте драйвер и блок питания, драйвер стабилизатор тока, блок – источник напряжения. Светодиодная ленты для авто подключается именно к БЛОКу. Поэтому брать микросхему питания от светодиодных ламп для авто не рекомендую.
Запитать можно не только от прикуривателя, если он уже занят, но от подсветки в любом месте салона машины.
Видео, как подключить диодную ленту в машине
Видео про установку и подключение трехцветной RGB подсветки в дверь машины на Kia Ceed

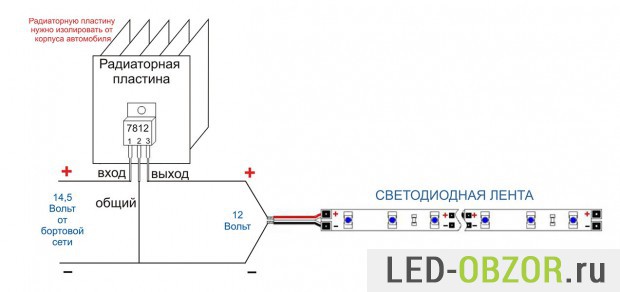

Схема простого стабилизатора
Схема сделана на микросхеме типа КРЕН 7812, фактически устарела. Единственный недостаток – греется. Сейчас набирают популярность современные импульсные, они не требуют радиатора и помощней. Для лучшей стабилизации подключаем конденсаторы на 100 мкФ на вход и выход. Соблюдаем технику безопасности, при подключении в автомобиле очень желательно использовать предохранитель.

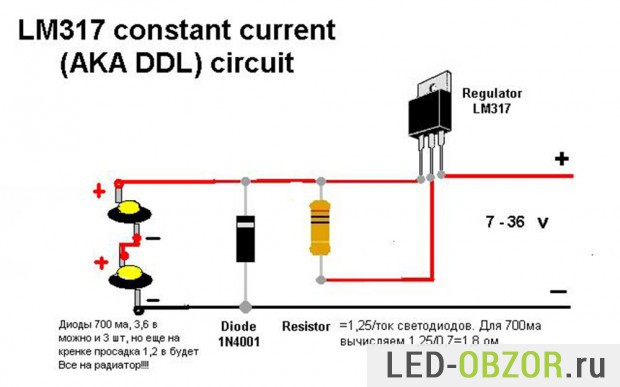

Простой драйвер для диодов
Сила тока высчитывается по формуле, и задается резистором.

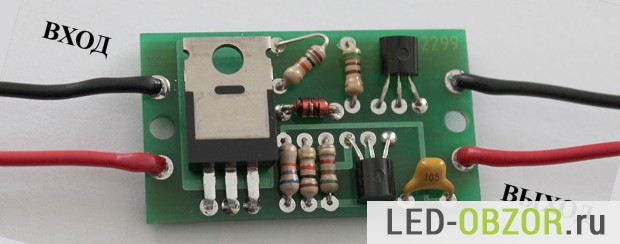

Готовый стабилизатор
Не все умеют или хотят паять самостоятельно, поэтому можно его купить для авто, стоит он копейки 100-150 руб.
Характеристики:
- входное питание до 30В;
- ток 1-5 Ампер, радиатор 20 кв.см. на каждый ампер;
- ток 1 ампер – можно подключить 2 метра обычной ленты 5050/60 led.;
- допустимо параллельное подключения для увеличения выходной мощности;
- можно использовать для дневных ходовых огней (ДХО), работать будут гораздо дольше.

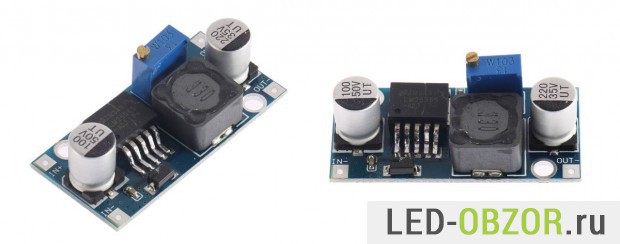

Современный импульсный
В большом ассортименте продается у китайцев на Aliexpress по цене 1-2$, в России найти трудно и дорого, мастеркит просит 400-700 руб. Такой вариант больше всего подходит для машины, и раз в 10 миниатюрней.
Ищем по запросу «LM2596 power supply DC». Они в основном сделаны на микросхеме LM2596, лучше наверное чисто по ней.
