Современные технологии освещения позволяют реализовать любые задумки дизайнеров в световом оформлении помещений, комнат, кухонь, ванных комнат, спален. Разберем особенности технических характеристик и применения светодиодной ленты RGB на 12V, 24V и 220V. Про высоковольтный вариант многие просто не знают. Еще называется многоцветная или мультицветная.
Характеристики

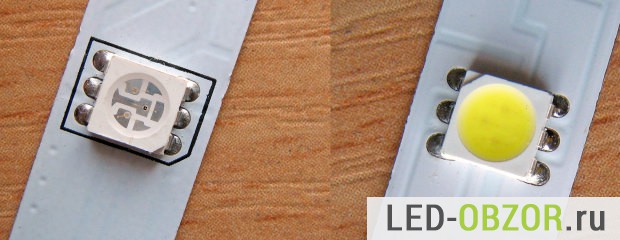

Отличие RGB диода (слева) от обычного белого. Фото в высоком качестве, как под микроскопом
Главным образом на лето 2015 года трехцветную ленту выпускают на SMD 5050. Как и стандартную, выпускают под 3 питающих напряжение 12B, 24B, 220B. Низковольтные ничем не отличаются между собой, кроме установленного резистора и имеют одинаковую схему соединения в цепи.
Высоковольтная отличается по принципу работы и соединения световых элементов. Основные отличия:
- диоды соединены последовательно по 60 штук;
- режется только кратно 1 метру, обычная кратно 5 см.;
- питается прямо от сети 220 вольт;
- при выходе из строя 1 Led, гаснет целый метр;
- защищена силиконовой или ПВХ оболочкой;
- можно подключать цельным отрезком, до 80-100 метров, хватит чтобы кран башенный обмотать;
- мерцает с частотой 100Гц.
Из-за мерцания с частотой в 100 Герц нельзя использовать в жилых помещения для постоянного освещения. Это вызывает головные боли и другие недомогания. Для подключения светодиодной ленты 220 Вольт требуется выпрямитель, обычно он мощностью 500-900W, и невысокой цены.
Таблица мощности и яркости

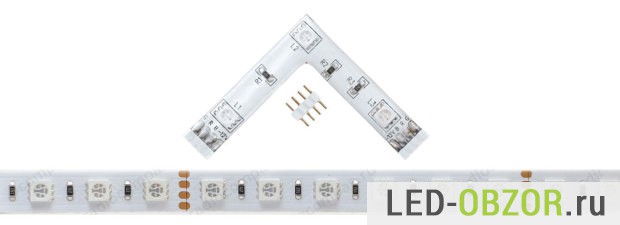

Разновидности РГБ , угловой вариант
Стандартное количество светодиодов это 30 led или 60 led на 1 м., редко встречаются на 72 led/м. В таблице показан суммарная яркость и мощность всех цветов одновременно на SMD 5050 на 1 м. ленты на 12V.
| Светодиодов на метр | Яркость, Лм | Мощность, Вт |
| 15 | 200 | 3 |
| 30 | 400 | 6 |
| 60 | 800 | 12 |
| 72 | 940 | 14,4 |
| 120 | 1600 | 24 |
Четырехцветная RGBW
Особо хочу выделить светодиодную ленту RGB +W, еще называется мультицветная, многоцветная. Самое интересное применение, это использование светодиодной ленты для подсветки потолка натяжного, подвесного или многоуровневого. Но для подключения могут потребоваться особые блоки управления и коннекторы. Другой способ, это использовать отдельные блоки для белых и трехцветных.
Разновидности по цвету, компоновке, ширине и мощности

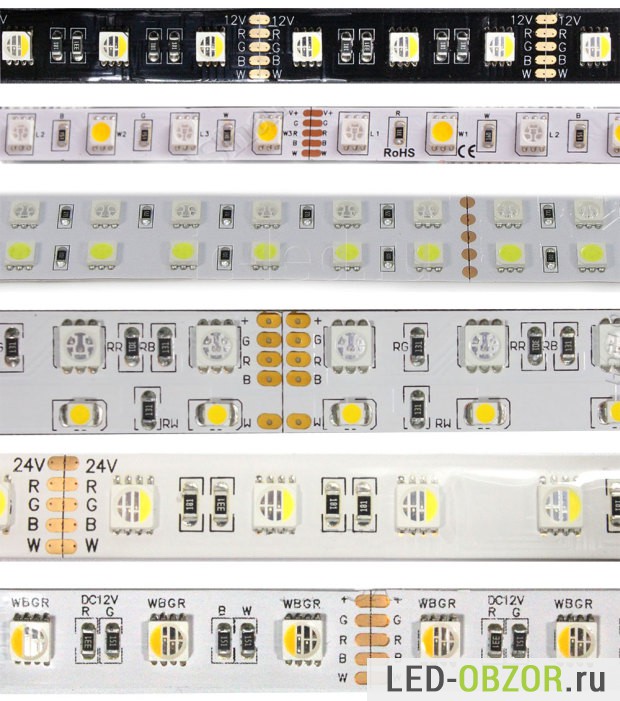

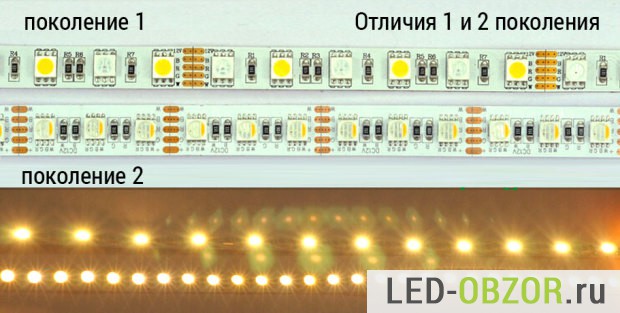

В первом поколении чередуются обычные белые и RGB светодиоды. Белый светодиод может стоять любой мощности от 3528 до 5630.
Благодаря быстрому техническому прогрессу, первое поколение быстро мутировало во второе, более компактное. В один корпус поставили 4 кристалла разного цвета, включая один с люминофором. получился четырехцветный светодиод 5050.
Принцип работы

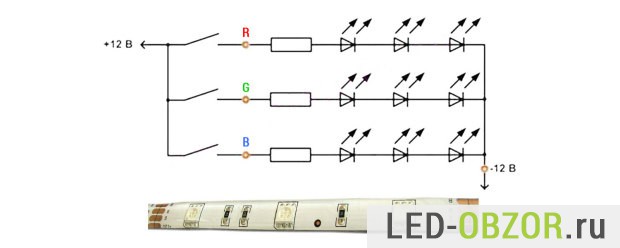

Электрическая схема одного сегмента из 3 штук.
Трехцветный RGB светодиод SMD 5050 состоит из 3 диодов SMD 3528 размещенных в одном корпусе. Используется 3 разных цвета R-красный, G-зеленый, B-синий. При помощи смешивания этих 3 цветов получаем любые цвета и оттенки.
Визуальным отличием обычной ленты от РГБ будет наличие 3 резисторов на одной отрезной секции и соответствующая маркировка. У обычной ставиться только один резистор.
- резистор у каждого светодиода;
- РГБ бесцветный, обычный желтого цвета;
- 4 контактных площадки.
Схема подключения

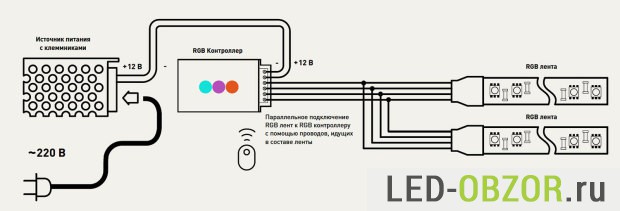

Параллельное подключение РГБ контроллеру
На блоке управления нанесена маркировка, а провода имеют соответствующий цвет.

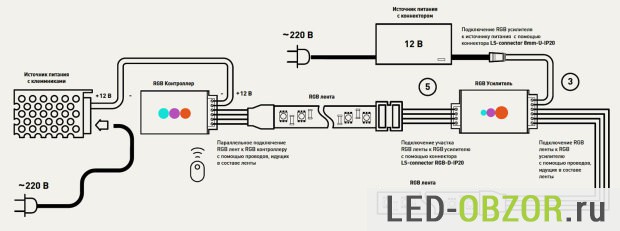

Использование RGB усилителя для удлинения
Запрещено подключать диодную ленту длиной более 5 м. последовательно, из-за того что падает напряжение и происходит нагрев медного проводника. К концу оно падает на 1,5 вольта, получается на конце яркость ниже на 10-15%. Чтобы следующий отрезок после 5м. можно было полноценно подсоединить, используют RGB усилитель. На большой длине он усиливает управляющее напряжение от РГБ контроллера. Всё это позволяет избежать использования очень длинных проводов от контроллера напрямую.
Схема подсоединения для модели на 220 вольт
В видео обзоре участвует один из самых популярных и недорогих комплектов. Коллега продемонстрирует различные режимы работы. Расскажет и покажет пошаговое подключение светодиодного комплекта:
- источник питания электронный трансформатор;
- блок контроллера с пультом ДУ;
- ленточный источник света.
Блоки управления

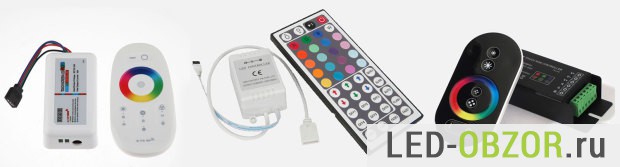

Популярный модели RGB контроллеров
Блоком управления называется РГБ контроллер, который выполняет функцию включения каждого цветового канала. Более продвинутые модели могут смешивать цвета для получения 256 цветов. Комплектуются пультами ДУ. Самые последние модели управляются через WiFi со смартфона на Android, требуется специальное приложение.

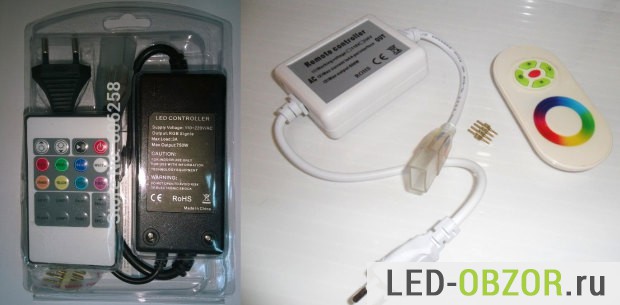

Блок управления для напряжения 220V
Конструкция высоковольтной отличается от 12V. В цепи отсутствует блок питания на 12В, питание присоединяется прямо к контроллеру РГБ.

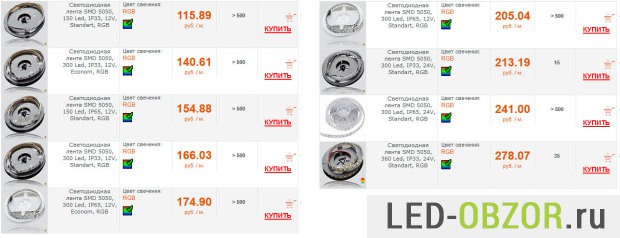

Пример цен
Пример правильных средних цен, в таблице указана класс светодиодной ленты РГБ: Эконом, Стандарт
Цен могут сильно повышаться в зависимости от качества исполнения диодной ленты и используемых комплектующих. Потому, что светодиоды производятся бюджетного уровня, которыми китайцы торгуют и которые я покупать не рекомендую, получается дороже и хуже чем в России из-за повышения курса доллара 2015 года. Больше всего популярен средний ценовой сегмент, оптимальный по соотношению цена и качество.
Пользуясь отличием цен, хотя с виду одинаковая, недобросовестные магазины и продавцы могут бюджетный товар продавать как премиум. Кто покупает впервые, не увидит обмана и отличий. Качество, яркость и срок эксплуатации будут в 2-3 раза хуже.
Коннекторы для светодиодной ленты RGB

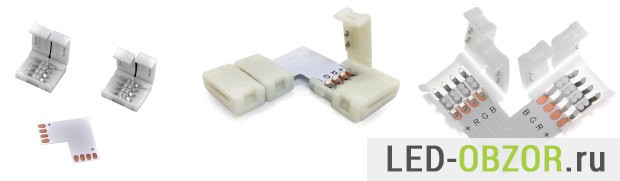

Виды коннекторов для соединения без пайки.
Соединители состоят из 4 проводов с соответствующей световой маркировкой. Кроме проводных коннекторов применяются разъёмы, в том числе и угловые. Для отсутствия разрывов при монтаже, она выпускает в угловом варианте.

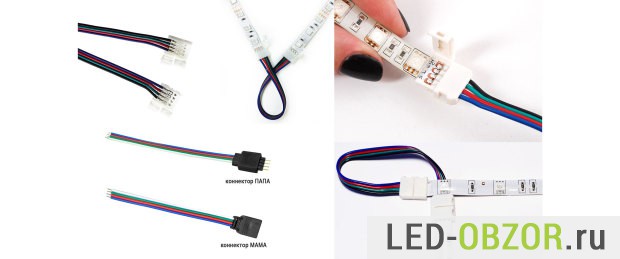

Проводные соединители, для пайки и штекерного подключения
Видео обзор работы комплекта с пультом
Видео о режимах работы китайского светодиодного комплекта. Демонстрация работы пульта ДУ.
