Эвакуационное освещение – это один из видов аварийного
освещения, которое делается в общественных зданиях, производственных цехах,
торговых центрах, магазинах, школах и т.д. для подсветки путей эвакуации при
исчезновении напряжения и основного света.

По правилам этот вид освещения подразделяется на три
типа:

  • освещение путей эвакуации

  • освещение зон повышенной опасности

  • освещение больших площадей (или антипаническое)

Многие задаются вопросом, а если у меня уже есть резервное освещение, можно ли его использовать как эвакуационное? Да можно, но при условии, что оно у вас выполнено строго по всем нормам эвакуационного.

Помимо основного свода правил — СП 52.13330.2016 (скачать), где описывается в принципе все, что касается искусственного освещения, монтаж и проектирование аварийного регламентируется и другими многочисленными документами, техническими регламентами, СП, ГОСТ.

С их полным перечнем можно ознакомиться и скачать в
раскрывающейся вкладке ниже (нажмите на плюсик).

Все правила и ГОСТ

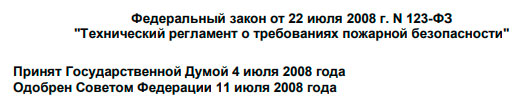

1. Технический регламент о требованиях ПБ технический регламент

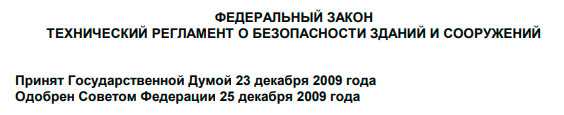

2. Технический регламент о требованиях безопасности зданий и сооружений.технический регламент о безопасности зданий

3. ГОСТ Р55842-2013 ГОСТ 555842

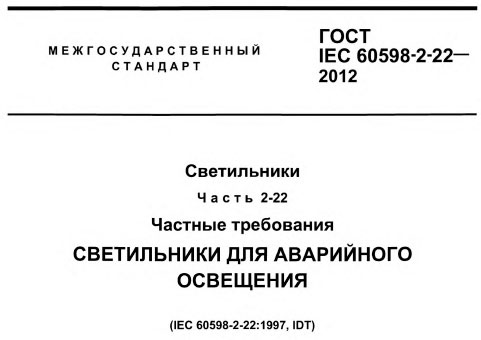

4. ГОСТ IEC 60589—2-22-2012 гост светильники для аварийного освещения

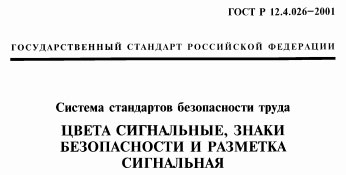

5. ГОСТ Р12.4.026-2001 гост цвета сигнальные знаки безопасности

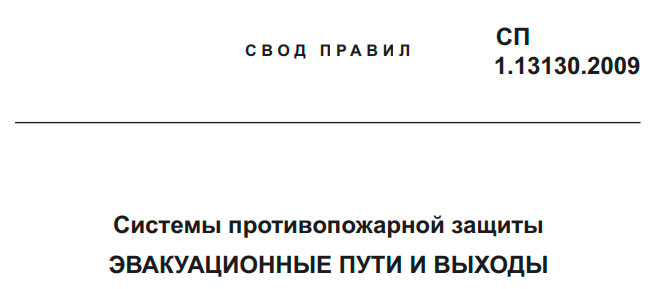

6. СП 1.13130.2009 СП эвакуационные пути и выходы

7. СП 3.13130.2009 СП 3.13130

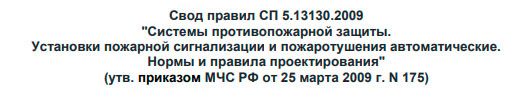

8. СП 5.13130.2009 СП 5.13130

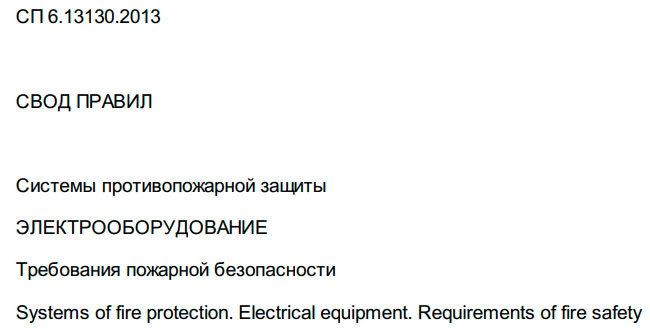

9. СП 6.13130.2013 СП 6.13130

10. ГОСТ Р 53325-2012 ГОСТ 53.325

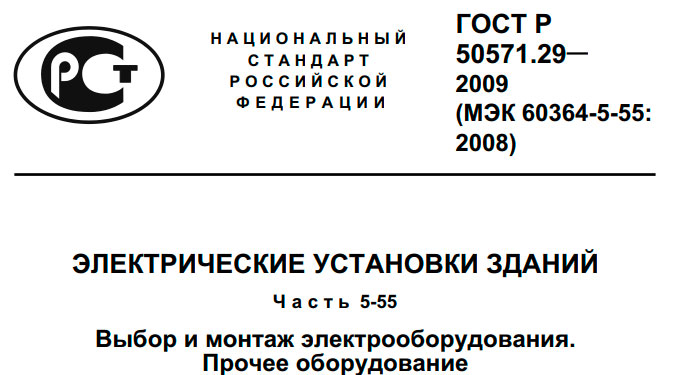

11. ГОСТ Р 50571.29-2009 госст 50.57129

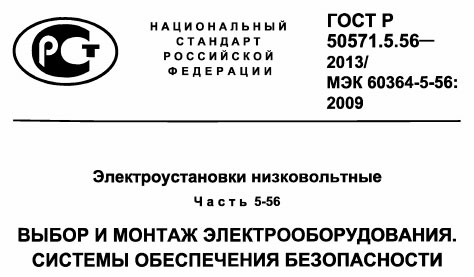

12. ГОСТ Р 50571-5-56-2013 гост 5571-56

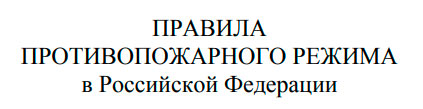

13. Правила противопожарного режима правила противопожарного режима

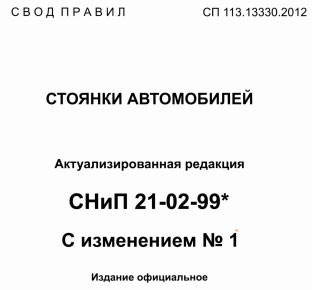

14. СП 113.13330.2012 Сп 113.13330

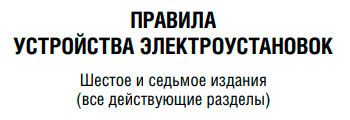

15. ПУЭ ПУЭ 6 и 7 издание

На изучение и закрепления всех этих знаний, даже опытным монтажникам и проектировщикам понадобится не одна неделя или даже месяцы. Поэтому давайте подробнее остановимся на самых главных моментах, на которые вам следует обращать внимание в первую очередь.

Нормы эвакуационного освещения

Какие основные нормы предъявляются к эвакуационному освещению? Прежде всего, это уровень освещенности и продолжительность работы светильников.

Данные нормы представлены в следующих таблицах:

Для того, чтобы человек мог просто покинуть помещение по
каким-то путям эвакуации шириной до 2м, необходимо выдержать освещенность по
оси этого прохода в 1люкс (можно и больше). А по всему проходу – 0,5люкс.

Ошибка
При этом не всегда получится сэкономить на количестве ламп, увеличивая их мощность!

Правила требуют соблюсти равномерность в освещении
порядка 1:40. Что это значит?

Нельзя поставить две мощные лампы вместо трех, если при этом в какой-либо точке освещенность будет в 40 раз меньше, чем в любой другой.

Это может дезориентировать человека при прохождении данного участка пути.

Поэтому зачастую и приходится устанавливать больше ламп,
хотите вы этого или нет, планомерно уменьшая расстояние между ними.

Если вы заметили, в нормативе идет речь о подсветке
полосы шириной 2 метра. А если у вас помещение больше этих размеров?

В этом случае рассматривайте данный проход как сумму
двухметровых полос или просто применяйте норму антипанического освещения.

При антипаническом в расчет берется не проход, а вся
площадь за исключением полосы в 0,5м по периметру.

Здесь норма – 0,5люкс.

Для зон повышенной опасности немного другие требования.

В расчетах уже участвует общее рабочее освещение для того или иного помещения.

Здесь эвакуационное должно быть равно или больше 10% от
него (но при этом не меньше 15 люкс).

Расчет и проверка всех параметров выполняются в программе
Dialux. Моделируется условный проход и задается минимальное
количество светоточек.

После чего производятся вычисления. При несоответствии освещенности минимально допустимым значениям, количество светильников увеличивается и все перепроверяется заново.

Вы можете увеличивать как количество светильников, так и их мощность. Главное, выполняйте проверку уровня освещенности после каждого изменения.

Схемы эвакуационного освещения

Эвакуационное освещение можно сделать тремя способами.

Первый, самый дорогой – провести напряжение к аварийным светильникам от независимого источника питания. Для этого нужно изначально на стадии проектирования заложить дополнительную проводку негорючими кабелями от щитовой.

Ошибка
При этом данные кабеля марки FRLS нельзя прокладывать в общих коробах с основным светом.

Более того, даже при скрытом монтаже их нужно закладывать
в разные штробы!

Кроме этого, само здание должно иметь второе питание от другой подстанции и независимого источника эл.снабжения.

Как понимаете, выполнить такие пункты в 90% случаев не реально.

Второй способ – генератор или сборка АКБ.

К светильникам опять же нужно подвести независимую
проводку, установить шкаф АВР, купить этот самый генератор, постоянно следить
за его состоянием и заниматься обслуживанием.

Лишних хлопот тоже хватает.

Третий способ, самый оптимальный – маленькие аккумуляторные батареи, как независимый источник питания каждого светильника.

Они могут быть как встроенными, так и выносными.

Минус здесь один – срок службы АКБ. По факту, продолжительную работу свыше 2-х лет, у аккумуляторов встречаешь очень редко.

Поэтому заранее приготовьтесь к их обязательной
периодической замене.

Ошибка
Обратите внимание, большинство аварийных светильников со встроенными АКБ, подходят ТОЛЬКО для освещения путей эвакуации и организации антипанического света.

Для зон повышенной опасности и резервного освещения
применяют другие способы. Например, резервное питание от дизельгенераторов, от
сборных аккумуляторных стоек или отдельных линий независимого эл.снабжения.

То есть, с помощью обычных аккумуляторных светильников
обеспечить требуемые нормы освещенности и выдержать необходимое время работы не
получится.

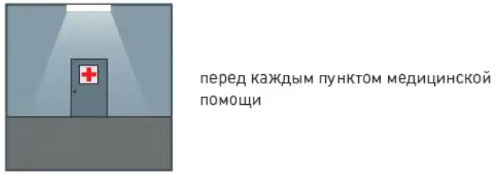

Где устанавливать аварийные светильники и таблички?

В каких местах здания нужно устанавливать аварийные
светильники и таблички для указания путей эвакуации?

Список здесь довольно большой и представлен в следующей
таблице:

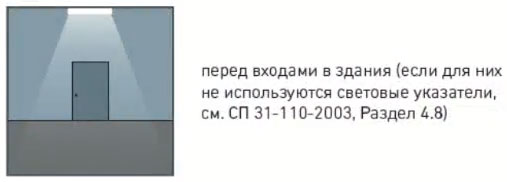

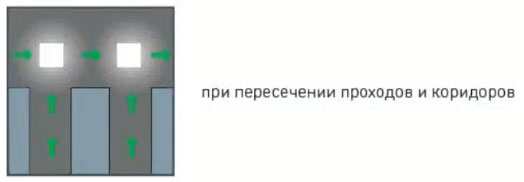

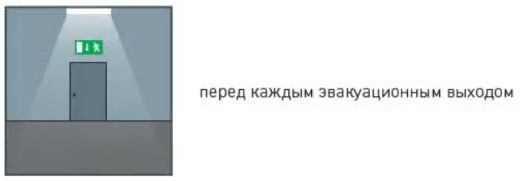

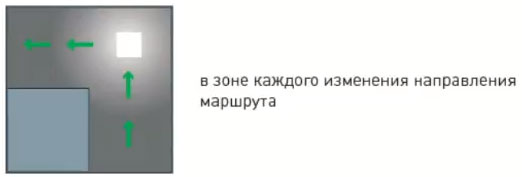

  • места установки аварийных светильников и знаков эвакуации
  • места установки аварийных светильников и знаков эвакуации
  • места установки аварийных светильников и знаков эвакуации
  • места установки аварийных светильников и знаков эвакуации
  • места установки аварийных светильников и знаков эвакуации
  • места установки аварийных светильников и знаков эвакуации

Виды аварийных светильников

С местами установки определились, переходим к
светильникам. Они бывают постоянного и непостоянного действия.

В чем здесь разница? Первые работают совместно с основной системой освещения и когда напряжение исчезает, они продолжают гореть, но уже с меньшей мощностью.

Такие светоточки должны выделяться среди обычных. Их в обязательном порядке маркируют большой буквой “А” красного цвета.

Непостоянные в нормальной ситуации не горят, а включаются
только при аварии. Аварийные светильники могут быть как со встроенными блоками
питания (более дорогие модели), так и подключаться к выносным БАП.

По ГОСТ время работы эвакуационного освещения должно быть
не менее 1 часа. Как вы понимаете, обеспечить такую продолжительность может
только хороший аккумулятор. Ни о каких батарейках речи здесь не идет.

Один большой аккумулятор или много маленьких?

Очень многие для небольших зданий и магазинчиков советуют применять универсальные блоки с одним большим аккумулятором.

Чаще всего такие используют для подключения систем охранно-пожарной сигнализации и видеонаблюдения.

Вроде бы все логично, купил одну такую штуку, подключил через нее максимальное количество лампочек, видеонаблюдение, сигнализацию и сэкономил кучу денег.

Ошибка
Через них даже запитывают обычные светодиодные потолочные споты U=12V и мощностью 4-5Вт.

То есть, вам предлагают даже не покупать специальные
светильники. Однако будут ли такие споты соответствовать требованиям по
испытательной температуре нагрева корпуса (850С), почему-то мало кто задумывается.

Аккумулятор к блоку продается отдельно. В некоторых
версиях ставится реле, которое при выходе из строя АКБ начинает издавать
непрерывный звенящий звук.

От такого источника теоретически можно подключить и светильники непостоянного действия. Для этого на выходе необходимо поставить промежуточное реле или контактор, который будет замыкать свои контакты и срабатывать при пропадании света (напряжения питания).

Однако вам будет тяжело выполнить требование включения аварийного светильника непостоянного действия при срабатывании системы автоматической пожарной сигнализации.

В целом ряде СП четко говорится о прямой взаимосвязи
такого освещения с системой АПС.

В светильниках со встроенными БАП аккумулятор идет в каждом корпусе. Соответственно, при наличии даже в маленьком здании десяти и более точек аварийного эвакуационного освещения, рано или поздно менять АКБ придется везде.

При этом зачастую в дорогих светильниках ставят батареи, которые очень трудно заменить. В продаже попросту не найти подходящих. Поэтому люди и покупаются на такое, якобы универсальное решение.

Ставишь в щитовой один такой блок с АКБ максимально возможной емкости и запитываешь от него все что можно. Все было бы хорошо, если бы не одно НО.

Согласно ГОСТ 60598-22 независимые блоки аварийного питания в автономных светильниках должны находиться от самого светильника на удалении не более 1 метра!

А еще каждый аварийный светильник без функционала тестирования (выведенная кнопка ТЕСТ или разъем для группового опробывания через специальные реле) не пригоден к подобной эксплуатации.

Электрик регулярно должен делать обход и проверять работоспособность эвакуационного освещения. Плюс вести журнал проверок.

Поэтому построить разветвленную сеть эвакуационного освещения от одного такого универсального блочка, используя обычные маломощные светодиодные лампочки и при этом соблюсти все правила, не получится.

Знаки эвакуации

Когда вместо внешнего блока целесообразно применять
специальные светильники аварийного освещения? Например, если они объединяют в
себя сразу две функции:

  • эвакуационная подсветка

  • знак безопасности путей эвакуации

В этом случае не нужно тянуть дополнительную проводку и
монтировать отдельно лампочки + отдельно таблички. У вас есть готовый набор,
объединяющий в себя все необходимое.

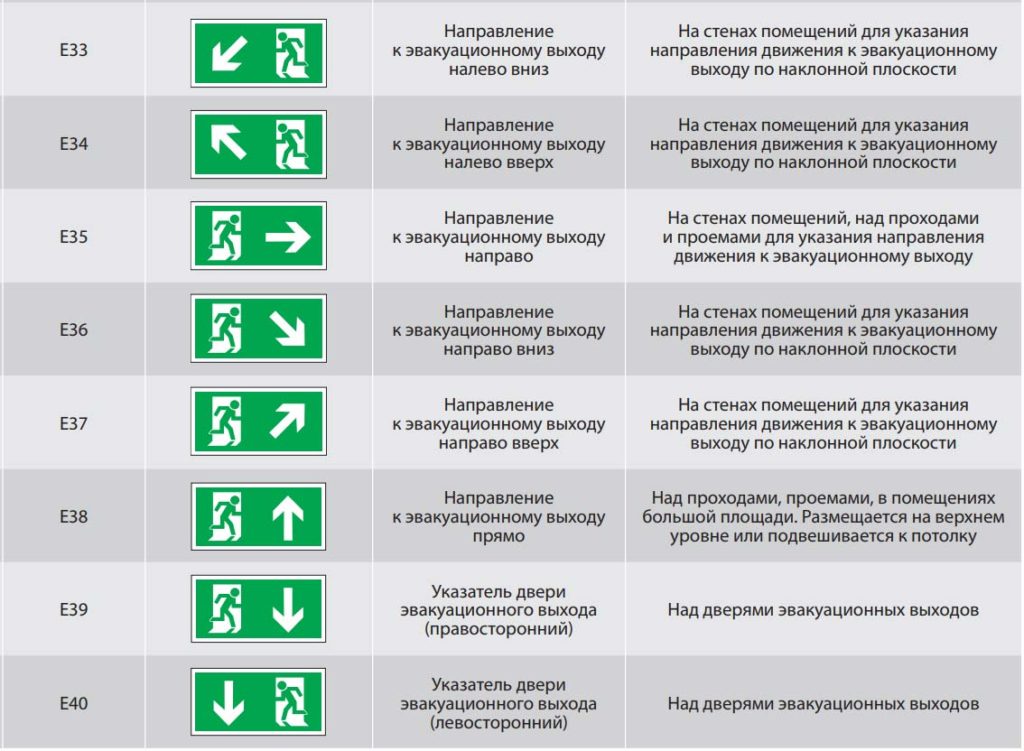

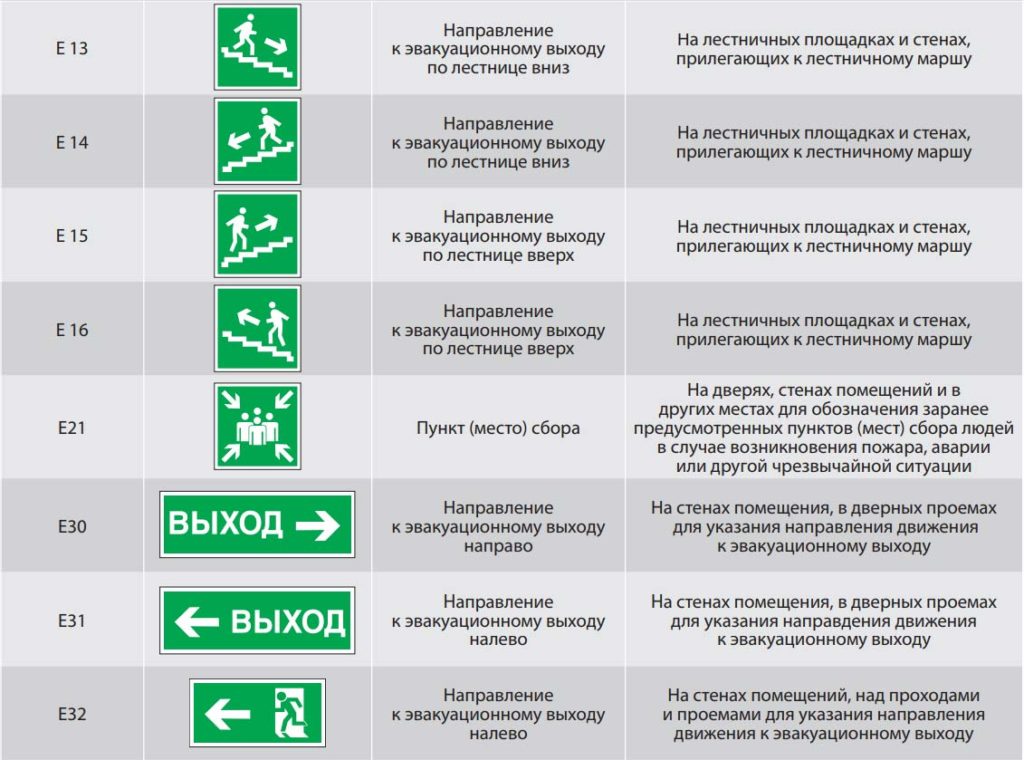

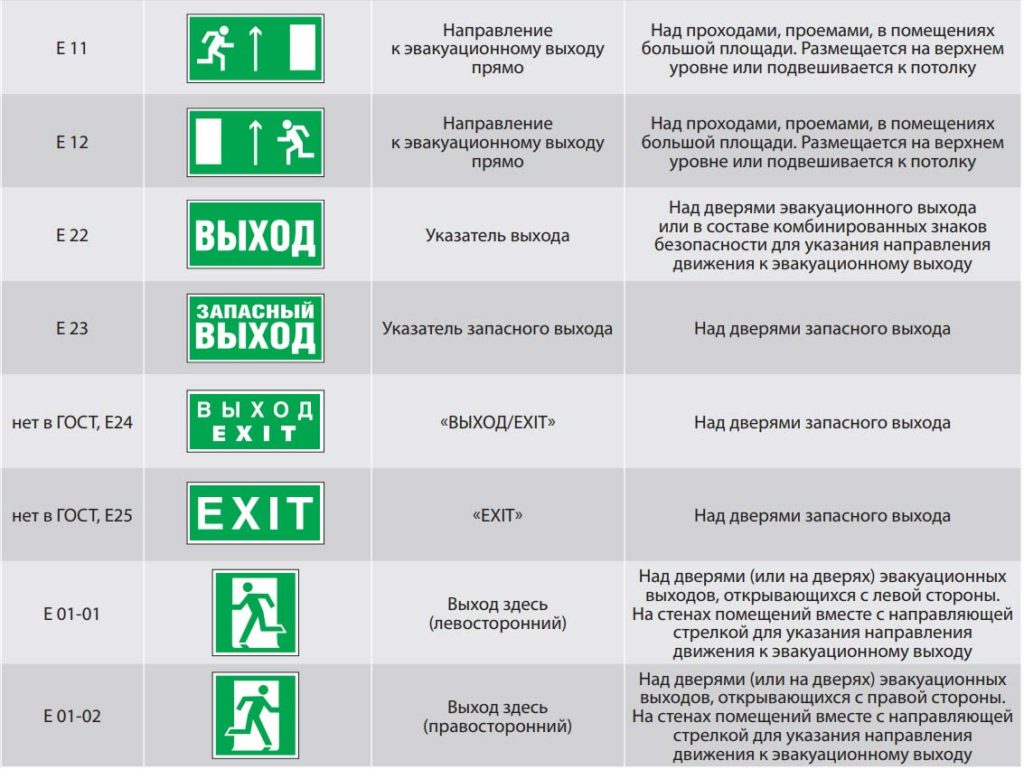

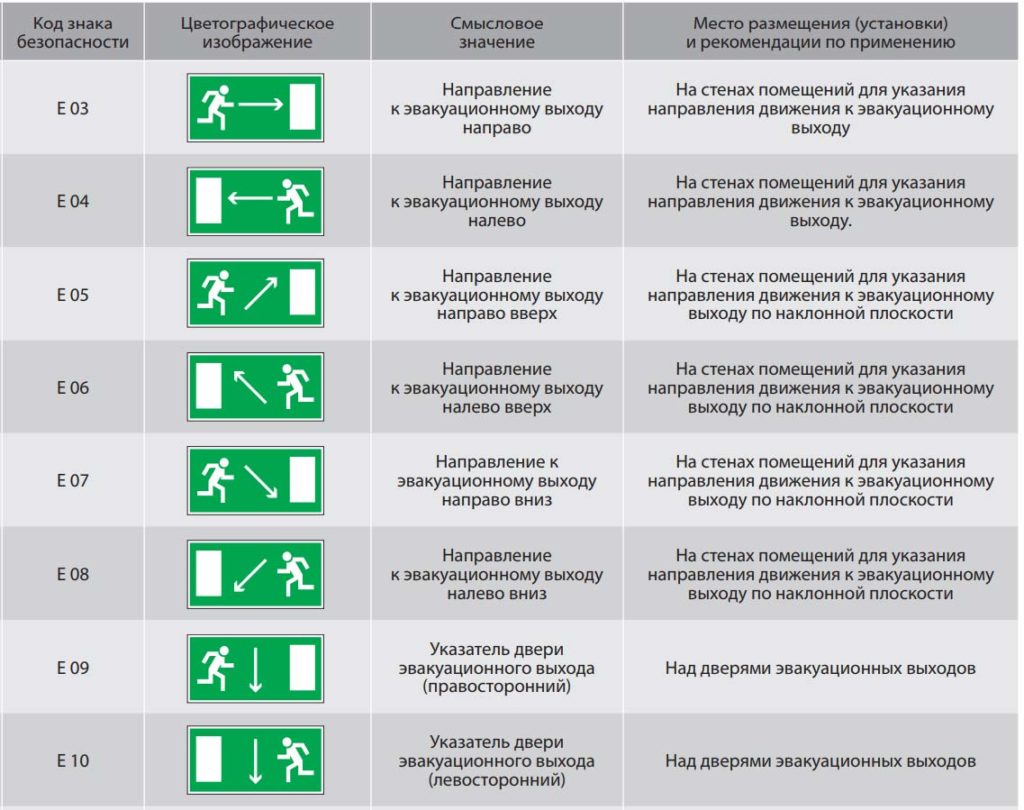

Что касается табличек указателей, то их основные разновидности приведены ниже.

  • эвакуационные знаки безопасности
  • эвакуационные знаки безопасности
  • эвакуационные знаки безопасности
  • эвакуационные знаки безопасности

При их выборе знайте, что яркость таблички в помещениях с
вероятностью задымления (без систем вытяжки дыма), должна быть 10кд/м2. Там,
где вероятность задымления полностью отсутствует, достаточно 2кд/м2.

Как подключить БАП к аварийному светильнику

Что же делать в итоге простому владельцу магазина или
здания, который не может позволить себе закупить специализированные
светильники, но все требования проверяющих органов выполнить обязан?

На выход приходят другие БАП. С их помощью ваши
светодиодные светильники потолочного исполнения буквально за 15-20 минут легко
переделываются и превращаются в аварийные.

Вот пример монтажа такого изделия от компании Белый Свет.
Любой грамотный электрик может выполнить данную работу.

Блок называется BS-81-B1-LED. В комплекте с ним идет:

  • источник аварийного питания

  • аккумуляторная батарея

  • наклейка с красной буквой А

  • индикаторы

  • кнопка ТЕСТ

  • светодиодный модуль малой мощности

Для монтажа разбираете свой потолочный светильник и
устанавливаете в нем клеммную колодку для подключения четырехжильного кабеля.

Блок аварийного питания и его АКБ приклеиваете на
двухсторонний скотч в любом свободном месте.

Посередине закрепляете готовый светодиодный модуль.

В корпусе просверливаете два отверстия и выводите через
них кнопку ТЕСТ и индикатор заряда батареи.

Открываете контактные колодки блока.

Два провода от индикатора заряда АКБ подключаете на соответствующие клеммы (ориентируйтесь по надписям и схеме на корпусе).

Рядом подключаете кнопку тест.

Далее от клеммной колодки светильника заводите питание 220В (L-фаза, N-ноль).

Светодиодный модуль подсоединяете к источнику БАП
(соблюдайте полярность!).

На оставшиеся две нижние клеммы сажаете аккумулятор.

Так как это общий светильник, то запускается он через
обычный выключатель света. Для нормального освещения фаза с распредкоробки
поступает через этот самый выключатель. Ничего менять не нужно.

А вот для организации аварийной подсветки эту же фазу,
уже минуя выключатель придется запустить на смонтированный БАП. Общая схема
подключения будет выглядеть следующим образом:

Все провода внутри светильника можно соединить как через
клеммную колодку, так и через быстрозажимные Ваги. Таким образом при переделке
обычного светодиодного светильника в аварийный для эвакуационного освещения,
вам потребуется протянуть всего один дополнительный проводок.

После монтажа проверяйте работоспособность схемы.
Отключаете общий автомат питания в щитовой и смотрите, чтобы модуль малой
мощности, который вы закрепили посередине, загорелся.

  • проверка работоспособности аварийного светильника
  • проверка работоспособности аварийного светильника

При отключении света выключателем ничего произойти не
должно.

На всех светильниках со встроенными БАП питающая сеть идет через выключатель, а контрольная сеть 220В идет помимо него!

И независимо от того, включен или выключен выключатель,
через второе питание:

  • во-первых, идет зарядка встроенной батареи

  • во-вторых, контролируется наличие напряжения в помещении вообще

Ошибка
Если вы подключите все по одной проводке через выключатель, то при каждой его коммутации, светильник будет переходить в аварийный режим. Даже когда этого не нужно.

То же самое касается и выносных блоков БАП.

Вы должны четко разделять и не путать понятия
эвакуационное, рабочее и дежурное освещение. Последнее включается в случае
исчезновения основного в ручном режиме и работает все время, пока отключено
рабочее.

Например, в ночное время.

А вот аварийное освещение запускается автоматически при
исчезновении U на питающем вводе в здание или
помещение. Там, где нет автоматической системы переключения, дежурные электрики
реально запариваются.

Вечером отключи рабочее и эвакуационное, включи дежурное. Утром выключи дежурное и включи рабочее и эвакуационное. При этом в обязательном порядке следует убедиться, что все светильники эвакуационного работают.
