Обзор филаментных светодиодных ламп Томича

В настоящее время большая часть производства диодной продукции находится в Китае. Но на территории России существуют заводы по производству ламп накаливания. Постепенно они модернизируются под современную продукцию. Самый простой и недорогой способ модернизации текущего производства, это изготовление светодиодных ламп для дома с нитевидными светодиодами, которые еще называются филаментными, то есть «Filament LED».

При этом почти полностью сохранятся основа классической:

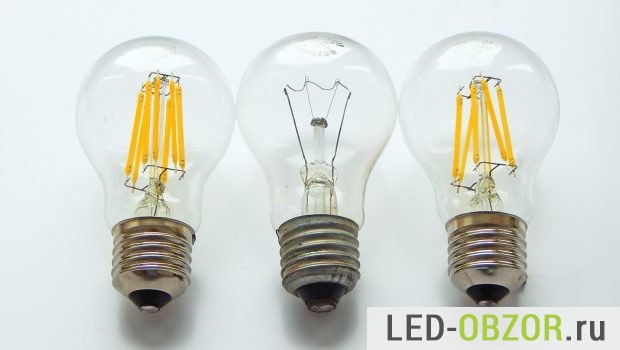

  • цоколь;
  • стеклянная колба;
  • центральный прозрачный стержень с проводниками.

Но вместо спиралей стоят длинные led диоды, которые располагаются параллельно.

Результаты тестов шокируют

Я получил около 30 Томских лампочек от 4 до 8W , в течение 2 месяцев из строя вышли 26 штук, то есть количество брака 90%. Так же получил очень много жалоб от своих читателей, которых у меня 12.000 человек за 1 день. Они жалуются, что практически все лампочки выходят из строя.

Об этом писал производителю, что ситуация получается очень нехорошая. Предлагал им снова отправить образцы на тестирование, в надежде что проблему они исправили. Но они больше не отвечают на мои письма, ведь можно было всё решить переговорами и новыми образцами. Видимо есть причины, по которым нежелательно, чтобы тестировал их продукцию. Я всегда открыт к диалогу, надеюсь  они передумают.

Этот обзор был написан в течение недели, поэтому проблемы небыли обнаружены сразу. Более подробно описал неисправности ламп Томича в отдельном обзоре.

Томичи

В интернете я заметил, что свою продукцию пытается рекламировать Томский завод светотехники, официальный сайт http://rusled.net Поэтому решил безвозмездно поддержать отечественного производителя и предложил им прислать продукцию на обзор. На рынке полно китайской продукции, характеристики которой часто завышаются. Будет гораздо лучше, если Россия будет независима в эпоху санкций, привязки к курсу доллара, и противостояния с Европой. И наши лампочки будут со знаком качества и запасом прочности как при СССР.

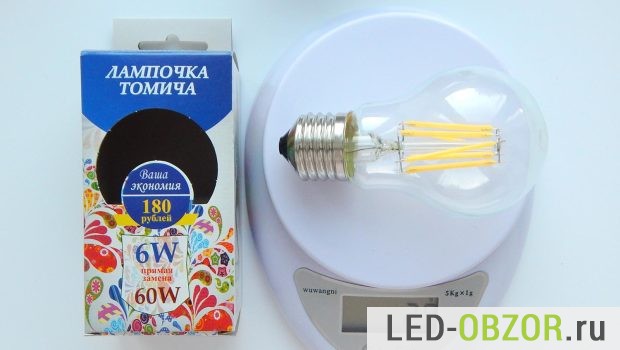

Предоставленные образцы рекламируются под названием «Лампочка Томича», по аналогии с популярной фразой «Лампа Ильича».

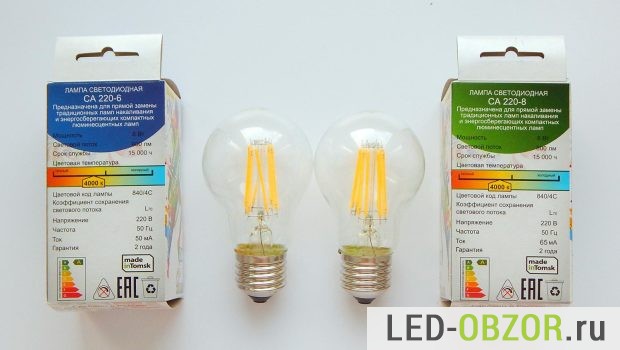

Характеристики

Надеюсь, характеристики Томских образцов не будут завышены. Когда изготовители и продавцы используют китайский завышающий маркетинг, то становиться совсем непонятно, как выбирать светодиодные лампы для дома. На рынке, чаще всего, будет больше продаж у того кто будет больше завышает параметры изделий.

При подготовке посылки не добавили образцов на 4Вт, только у них есть цоколь Е14, у остальных только Е27. Так как они отличаются только количеством светодиодных элементов, то существенных отличий нет.

Параметр СА 220-4 СА 220-6 СА 220-8
Яркость, Лм 400лм 600лм 800лм
Мощность, Вт 4W 6W 8Вт
Количество диодов 4 led 6 led 8 led
Форма колбы шар, свеча шар, А55 шар, А55
Размеры, мм. 110×55 110×55 110×55
Напряжение питания 220V 220В 220В
Сила тока 40мА 50мА 65мА
Цветовая температура 2700К и 4000К 2700К и 4000К 2700К и 4000К
Индекс цветопередачи >90Ra >90Ra >90Ra
Диммируемость нет нет нет
Срок службы, часов 15,000 15,000 15,000
Цоколь Е27 и E14 E27 E27
Коэффициент пульсация <1% <1% <1%
Эффективность 100 лм/Вт 100 лм/Вт 100 лм/Вт
Цена розница
Гарантия 2 года 2 года 2 года

Менеджер Томича сообщил, что комплектующие они закупают на тех же заводах, что и остальные. Если для примера возьмем изделия Джазвей на филаментах, модель Jazzway PLED-OMNI-A60, то у них срок службы указан 30.000 часов. Поэтому у недобросовестных изготовителей срок службы вместо реальных 15,000 может быть указан 30,000 часов. Ведь вы на самом деле всё равно не узнаете, сколько часов она проработала и насколько снизилась яркость.

Срок службы Томича указан в 15 т. часов, но это не означает, что после этого периода она потухнет. По истечению этого времени световой поток (яркость) снизится на 30% и составит 70% от первоначальной. Это значение соответствует международным стандартам. Но китайцы могут указать время службы при снижении яркости до 50%.

На сайте производители используется сокращение ЛОН, расшифровывается как Лампа Общего Назначения.

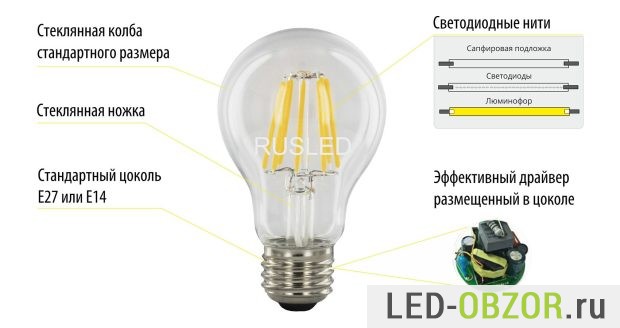

Конструкция

Конструктивно сильно отличаются от обычных светодиодок для дома. Но основное отличие это отсутствие радиатора. А в остальном используются те же элементы, драйвер и нитевидные светодиоды.

В данной конструкции, и это её главное достоинство, вопрос охлаждения решён принципиально иным методом. Конструкция светодиодных нитей специально предполагает использование очень маломощных светодиодных кристаллов рассредоточенных по её длине. Данное обстоятельство обеспечивает равномерное выделение тепла по длине нити, которое легко переносится на колбу лампы газом наполняющим колбу. Из законов физики следует, что самый эффективный теплоперенос осуществляется лёгкими газами с высокой подвижностью. Поэтому в  лампе в качестве наполнителя применяется самый лёгкий и химически инертный газ — гелий. И именно эти принципы позволили создать данную лампу. При этом условия охлаждения кристаллов в нашей лампе значительно более комфортные, чем в уже привычных лампах на корпусных светодиодах с радиаторным охлаждением.

В итоге ресурс данных ламп значительно выше, но с дальнейшим ростом мощности будет расти размер колбы, так же как и размер радиатора в упоминаемых аналогах.

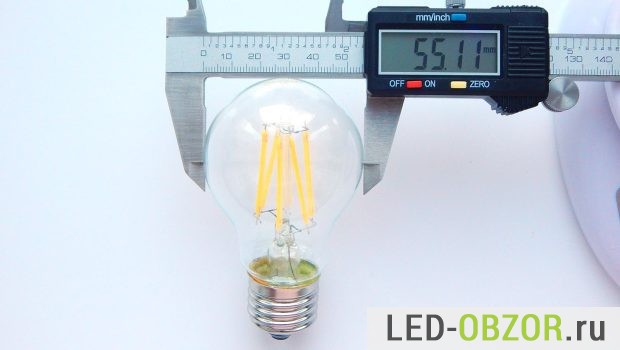

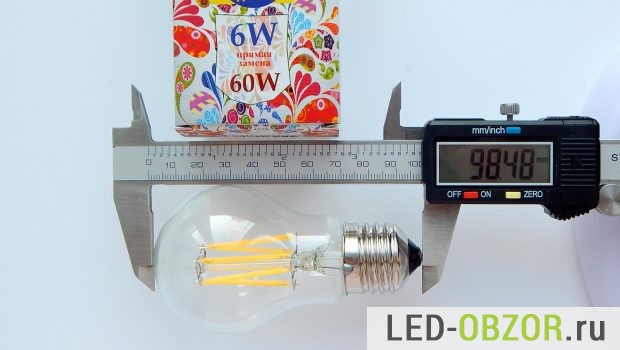

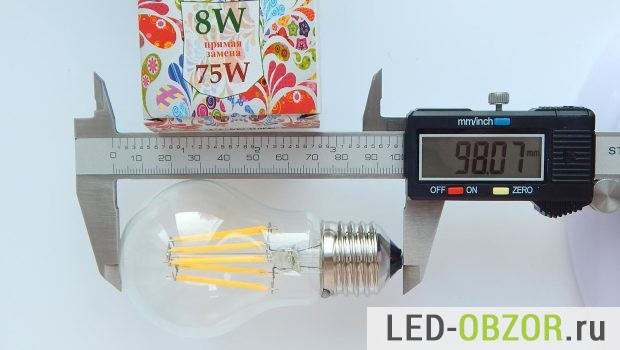

Размеры

Размеры полностью эквивалентны стандартной «шестидесятке», потому что выпускаются на тех же модифицированных линиях.

filament-led-lamp-69

Разборка

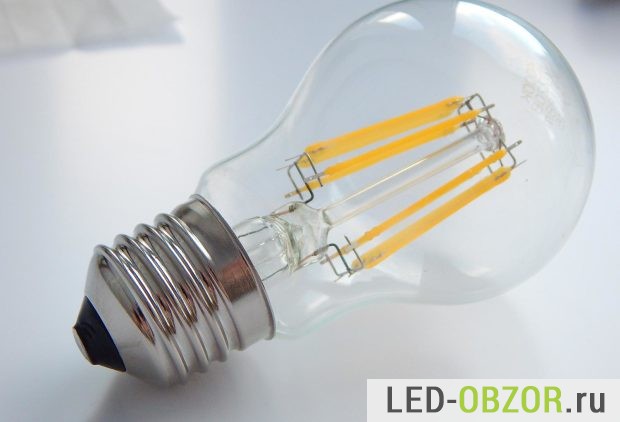

На первый взгляд образец простой, как три рубля, только вместо нити накала желтые спички вставлены. На самом деле это полный аналог обычной светодиодной лампы, но слегка упрощенный конструктивно.

Производители преимущественно делают колбы из пластика поликарбоната, прочного и безопасного. Стеклянные встречаются редко, мне попадались в основном на маломощных на 3-5 Ватт.

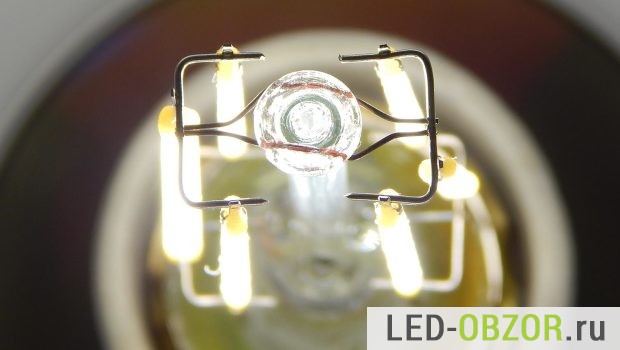

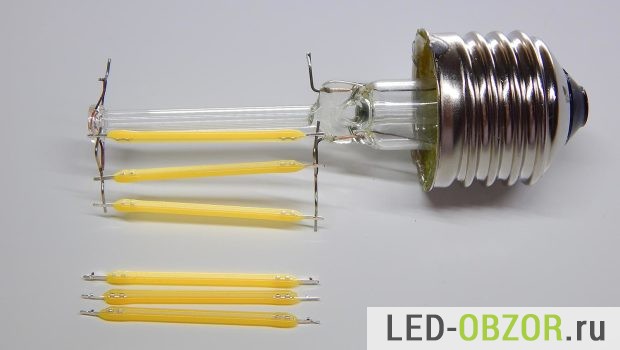

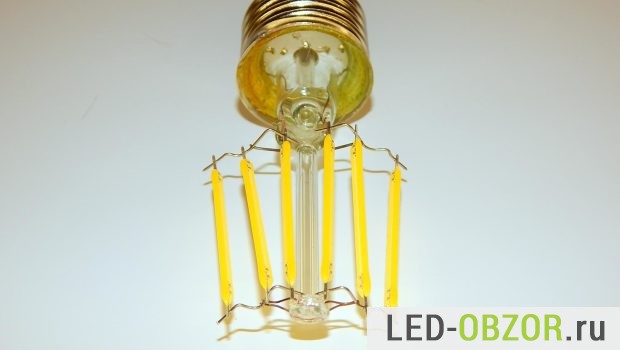

В разборке участвует модель на 6Вт. Электрическая часть состоит из 2 блоков ЛЕД филаментов, подключенных последовательно. В каждом блоке 3 диода подключенных параллельно.

В нашем случае предоставленные модели выпускаются на технической базе обычных накаливания, поэтому колба стеклянная. Шаровидная форма придает высокую прочность. Когда пытался её разбить, то она выдержала 2 приличных удара молотком, что даже табуретка подскакивала. Третий удар был сильным, и она сразу вся развалилась с громким хлопком. Получилось множество мелких осколков и пара покрупней.

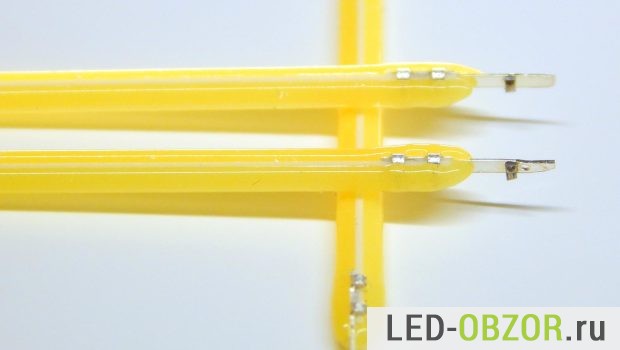

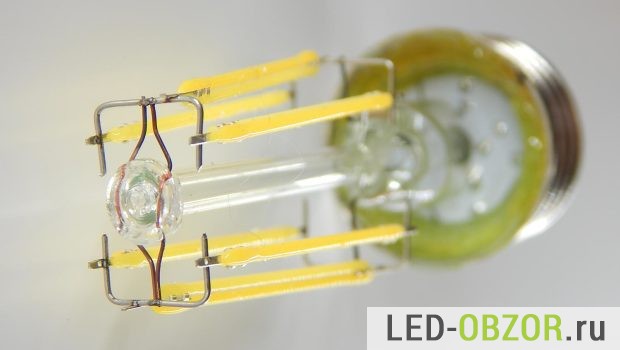

Филаментные светодиоды

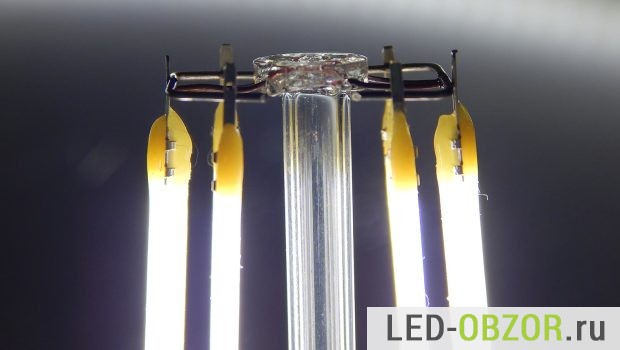

Нитевидные светодиоды представляют из себя множество led кристаллов, расположенных на одной длинной и узкой подложке и подключенных последовательно. Это как отрезок светодиодной ленты в миниатюре, сверху они покрыты желтым люминофором.

В отличие от других SMD, они работают без радиатора, который должен охлаждать их. Соответственно они нагреваются сильнее, это сказывается на сроке службы, теоретически с охлаждением они работали бы дольше.

При использовании нитевидных диодов в стеклянной колбе имеется преимущество по сравнению с обычными светодиодками. Исключены проблемы связанные с плохой сборкой, а именно плохой контакт  с системой охлаждения, состоящей из металлического или керамического радиатора. Это выражается в неровностях соприкасаемых поверхностей, что затрудняет отвод тепла. Еще часто встречается плохое нанесение термопасты или её малое количество.

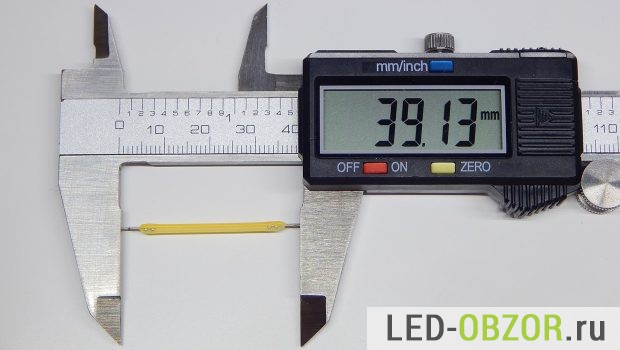

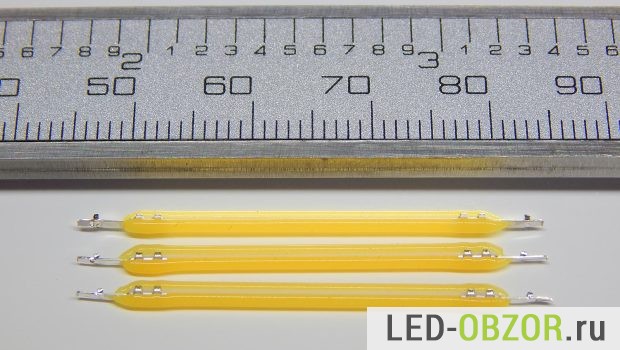

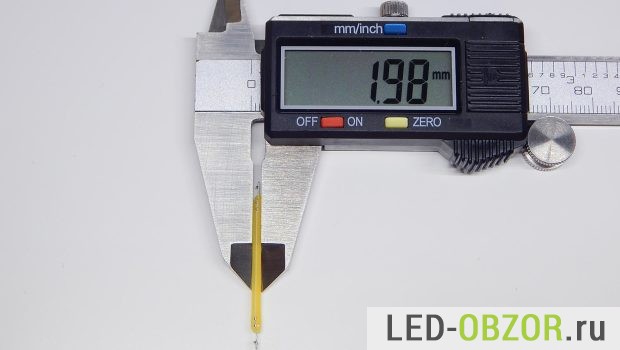

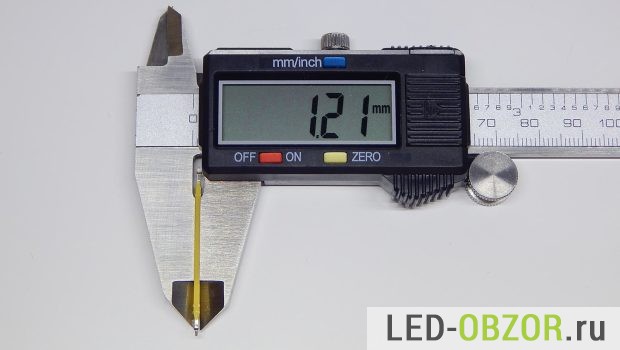

По сечению в разрез filament  не квадратный, а прямоугольный. Размеры составляют:

  • длина 39мм;
  • ширина 2мм;
  • толщина 1,2мм.

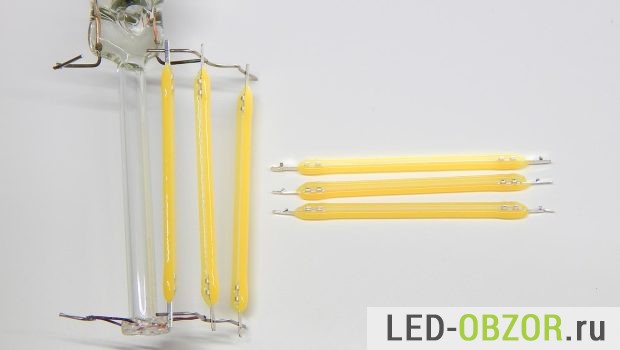

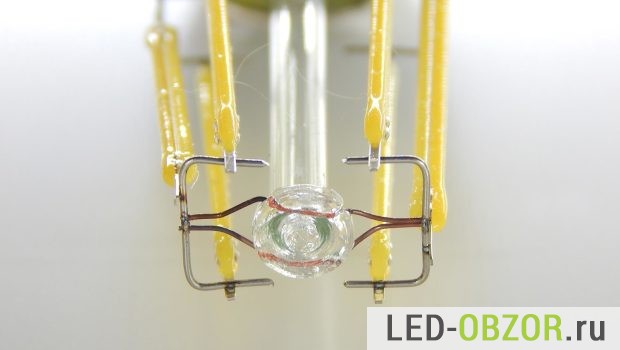

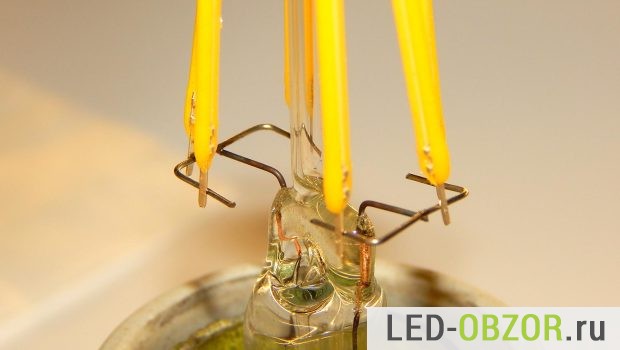

Проволочные контакты, на которых они закреплены, достаточно гибкие. Их можно разогнуть и расположить филаментные диоды в одной плоскости.

Нагрев

Главное отличие от классических «внутреннего сгорания», это отсутствие нагрева колбы. Если раньше при попадании воды лампочка взрывалась из-за перепада температур, то тут ничего не произойдёт. Прогреваем в течение 30 минут до рабочей температуры. Замеры проводим в положении цоколем E27 вниз, чтобы узнать максимальный нагрев колбы, ведь тепло поднимается вверх. В большинстве случаем она эксплуатируется в цоколем вверх.

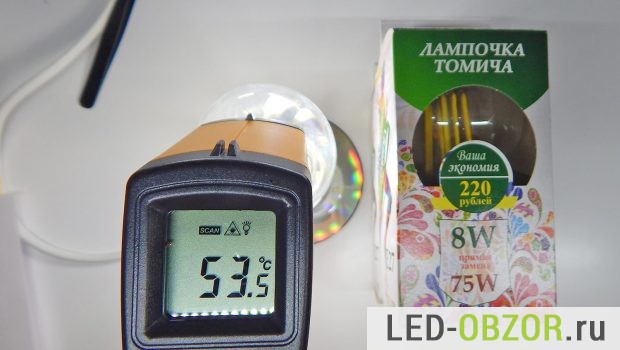

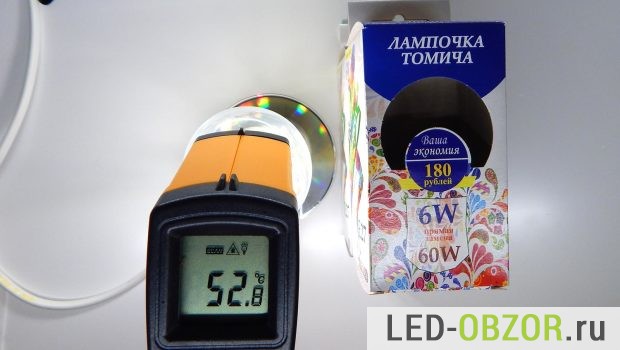

Для 6Вт получилось 52,8°, для 8Вт показал 53,5°. площадь колбы достаточно большая, остывать должна хорошо.

Нагрев светодиода Нагрев филамент светодиода

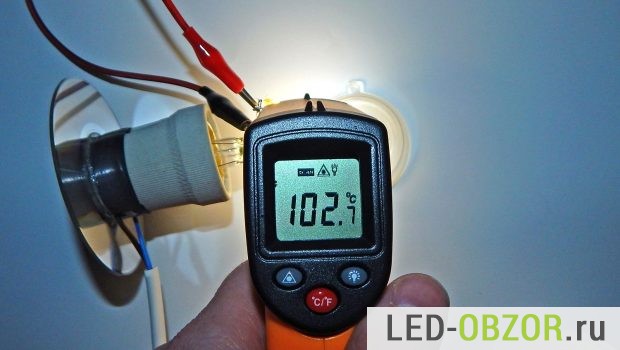

Измерить температуру нагрева led диода возможно только на открытом воздухе. Из-за его малых размеров с первого раза сделать не получилось. Пришлось долго поводит по нему пирометром, чтобы найти точное положение.

Температура получилась 102,7°, в закрытом объеме будет конечно больше примерно на 10°. Современные led элементы уже свободно могут переносит 110° и более градусов без активной деградации кристалла.

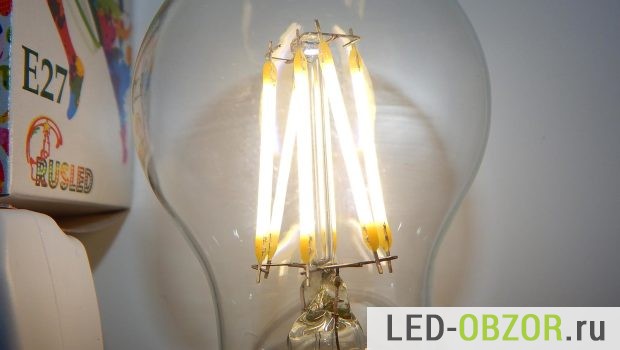

Световой поток

Заранее предупреждаю, что измеренные значения не являются очень точными. Погрешность составляет до 5%, и она подтверждена многочисленными измерениями. Предварительно прогреваем до рабочей температуры в течение 30 минут. Максимальная яркость на холодном образце бывает максимальная, с повышением температуры эффективность падает.

Измеренные параметры СА 220-6 СА 220-8
Яркость после включения, Лм 652лм 815лм
Яркость после прогрева, Лм 568лм 699лм
Заявленный световой поток 600лм 800лм
Эффективность Лм/Вт 97,9лм 97,4лм
Разница в % между обещанной и полученной -5,3% -12,6%

Угол свечения большой, но с торца нитевидного элемента света гораздо меньше, в некоторых светильниках этот показатель играет большую роль. Свет, отраженный от белого потолка даёт более равномерное освещение помещения. При замерах на расстоянии 30 см сбоку и с торца освещенность получилась 990 Люкс и 150 Люкс соотвественно, разница в 6,5 раз.

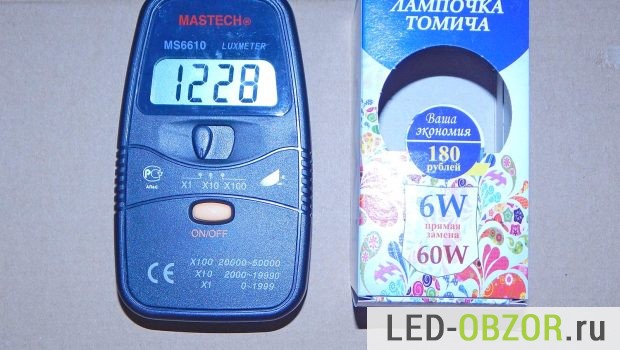

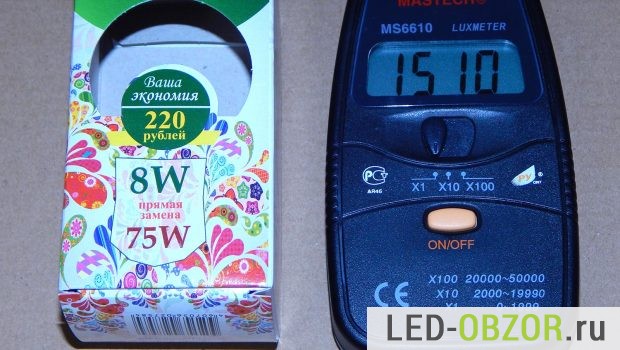

Измерения проводились в кубе со светоотражающими стенками. Значения люксметра делим на коэффициент 2,16, чтобы из Люксов получить световой поток в Люменах.

  • 1510 делим на 2,16 = 699лм

  •  1228 делим на 2,16 = 568лм

Результаты получились ниже заявленных по Люменам. Но различимость объектов так же зависит от количества Кельвинов. Различимость при 3000К и 7000К отличается в 2 раза. Проще говоря при дневном свете видно лучше, чем при желтом от нити накала.

Возьмем условно, что Томич дает на 25% лучшую различимость по которой мы обычно оцениваем хорошая лампочка или нет.

Стандартные изделия Ильича имеют характеристики:

  • 60вт  даёт 650лм;
  • 75вт даёт 850лм.

Посчитаем эквивалент источника накаливания, с учетом этого коэффициента:

  • 568лм * 1,25 = 710лм
  • 699лм * 1,25 = 873лм

С учетом коэффициента мы получили значения, подтверждающие, что они действительно подходят для прямой замены на 60вт и 75вт, которые равные указанным на упаковках.

Энергопотребление

Энергопотребление Filament LED на 8W Энергопотребление Filament LED на 8W

Энергопотребление измеряем ваттметром с точностью до 0,2Вт, на эталонном источнике погрешность была всего 2%. Сделаем замеры сразу после включения и после прогрева.

Измеренные параметры СА 220-6W СА 220-8W
Мощность, Вт 5,8W 7.17W
Заявленная мощность 6вт 8вт
Напряжение на диодах 151,6В 153,7
Сила тока 33,1мА 40,1мА
Мощность чисто на светодиодах 5Вт 6,16Вт
Потребление драйвера 0,8Вт 1Вт

Потребление энергии филаментом на 6W Потребление энергии филаментом на 6W

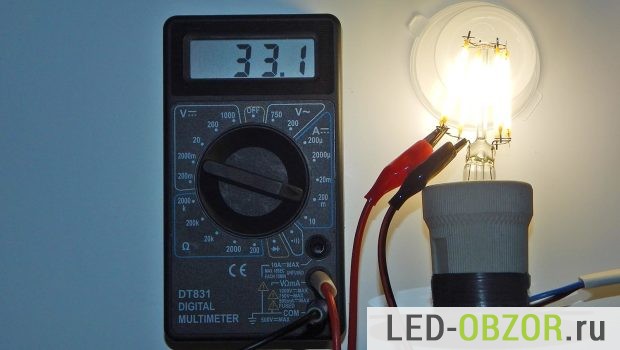

Сила тока на СА 220-6 Сила тока на СА 220-6

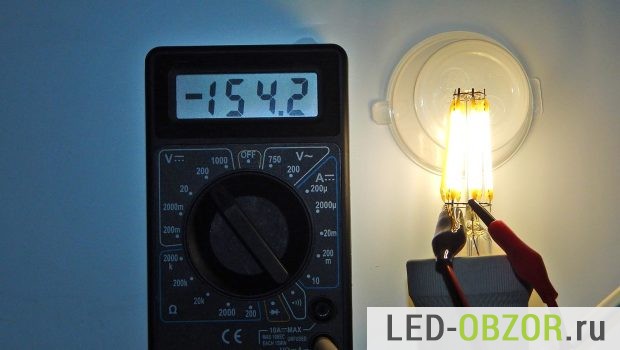

Напряжение на СА 220-6 Напряжение на СА 220-6

Напряжение на СА 220-8 Напряжение на СА 220-8

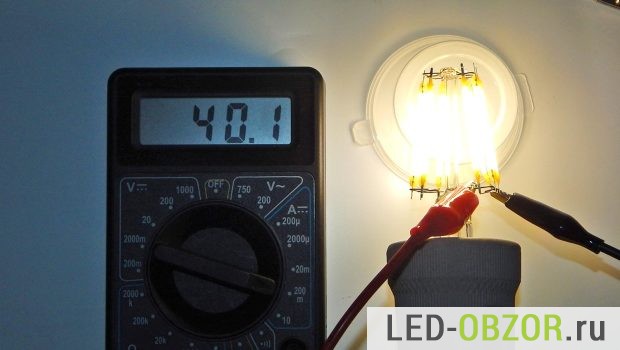

Сила тока на СА 220-8 Сила тока на СА 220-8

Драйвер, блок питания

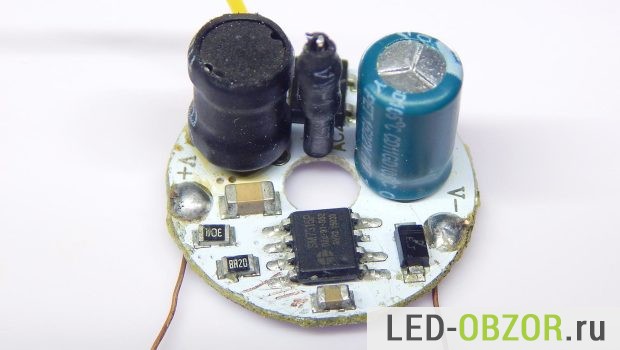

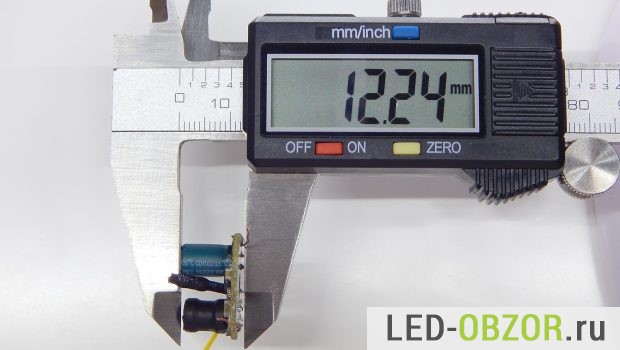

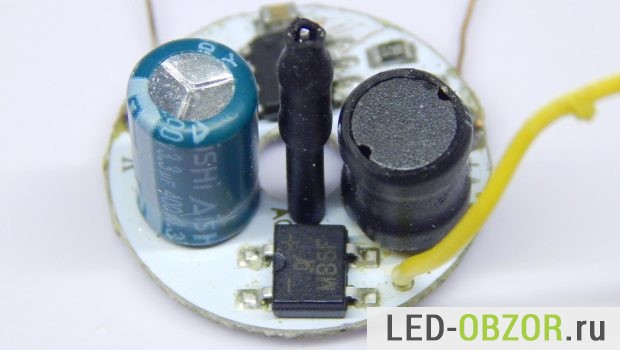

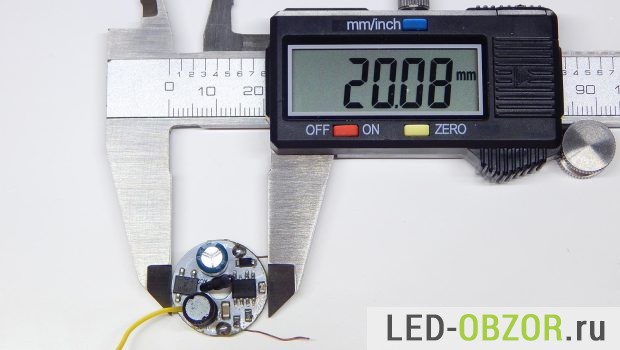

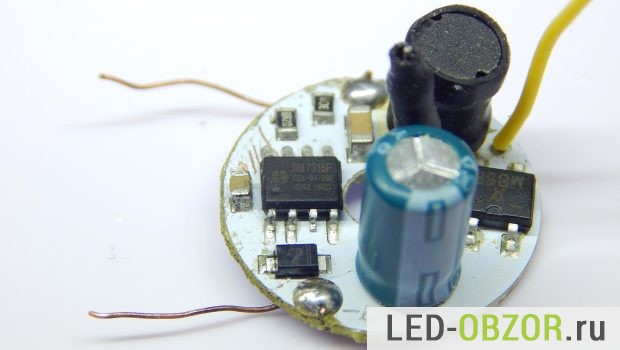

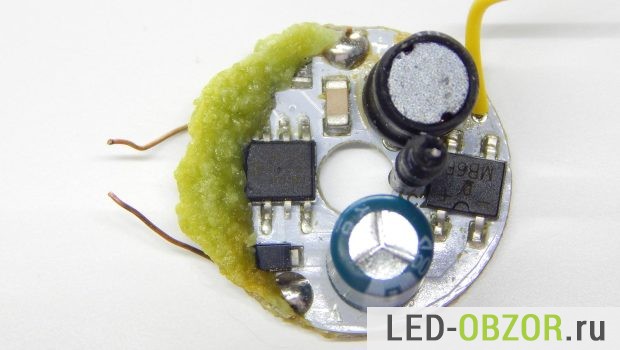

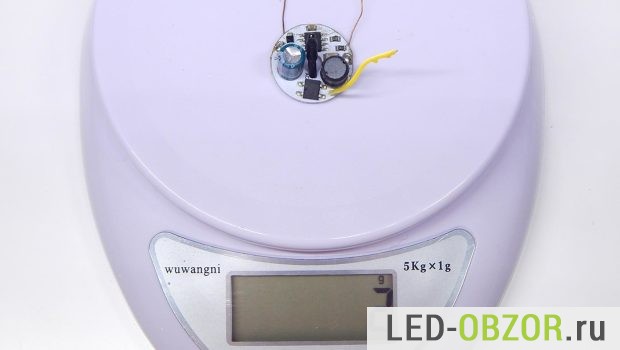

Блок питания образца на 6W, называемый драйвер, находится в самом цоколе. Использование интегральных стабилизаторов напряжения и тока позволило сделать их размеры миниатюрными. А высокий КПД снижает нагрев стабилизатора.

Посмотрев китайский даташит, пришел к выводу, что в нашем случае схема является урезанной, отсутствуют 2 конденсатора, один из которых стабилизирует на выходе. По паспорту он рассчитан на нагрузку до 9W, но у нас всего 5 ватт. Поэтому она вполне хорошо работает и без конденсаторов, судя по пульсациям света.

Типовая схема включения Типовая схема включения

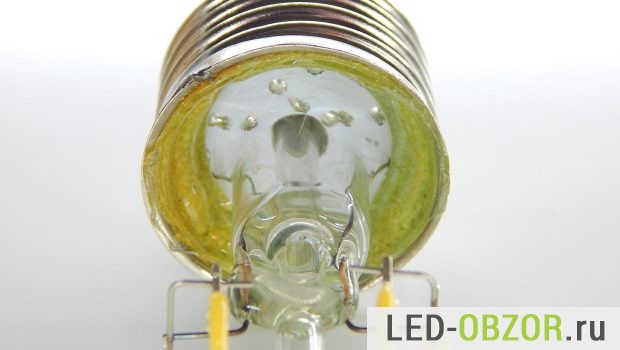

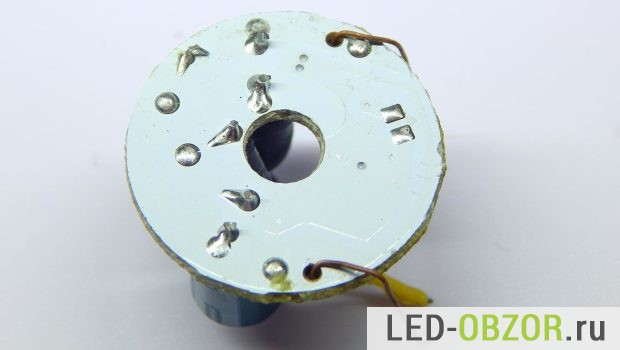

В цоколь E27 блок питания законопатили сильно, сверху он залит слегка вспененным компаундом, который и герметизирует корпус. Отковыривается очень плохо, пришлось резать цоколь. Источник тока собран на SM735P, шестиногая микросхема. Другая на 4 ноги это диодный мост, выпрямитель тока. Два голых проводка это плюс и минус. Желтый крепиться к резьбе цоколя, черный штырек в центре, к центральному контакту.

По типу питания филаментные диодные лампочки для дома разделяются на две группы:

  1. полноценный драйвер, коэффициент пульсаций менее 1%. По СанПин этот показатель должен быть менее 20% для обычных помещений, и менее 10% для детских и учебных учреждений и рабочих мест;
  2. дешевый драйвер на конденсаторе, с высокими пульсациями светового потока до 80%. Такие продают в основном китайцы в интернет-магазинах, например популярный Aliexpress. Это конечно снижает стоимость, цена становится очень привлекательной. Но они не соответствуют нормам и вредны для здоровья, особенно для детей. Китайцы пользуются этим, потому что многие просто не знают про этот параметр. Как выбрать светодиодные лампы для дома и не ошибиться вы найдете в статье.

Цветовая температура

Цветовая температура для тестируемых образцов бывает 2700К для теплого и 4000К для белого света. 4000К, это среднее между теплым и дневным, нейтрально белым.

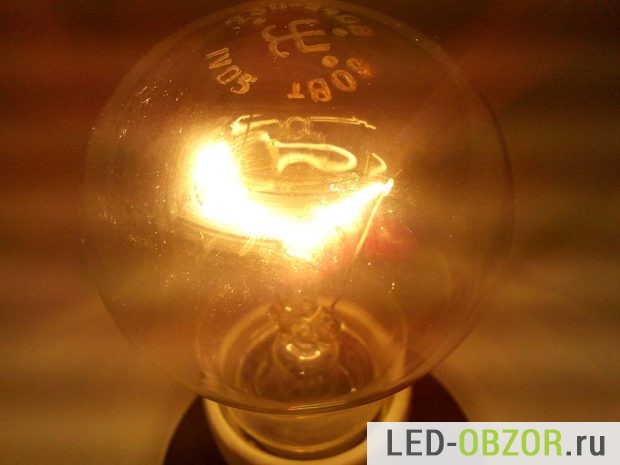

  1. слева накаливания 2700К, теплый белый;
  2. по середине Томич 4000К, желтоватый;
  3. справа 5000К, дневной нейтральный.

Практически везде дневным считают 4000К-4500К, лично мне нравится 5000К, это реально дневной свет. Но такой встречается редко, потому что в основном выпускаются 4000К с желтизной и 6000К с голубизной. Чисто дневной всегда приходится искать.

Как показывает моя практика, даже активный сторонних теплого света, через пару дней использования чисто белого, не хочет возвращаться обратно на желтый.

Коэффициент пульсации

Филаментная Томич Филаментная Томич

Измерять пульсации пришлось камерой смартфона Lenovo A850, результат будет косвенный, без лабораторной точности. Воспользоваться полноценным прибором не было возможности. Сначала сравним пульсации обычной «шестидесятки» с нитью накаливания, у которой этот параметр находится в районе 15%. На камере видно что она сильно полосатит. У филаментной слегка заметно при съемке видео, на статичной картинке совсем не видно. Пульсации есть, но, примерно не более 1-2%. Этому способствует отсутствие конденсатора на выходе в блоке питания.

Классика на 60W Классика на 60W

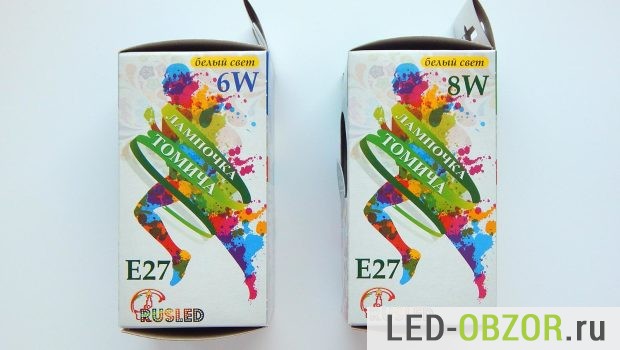

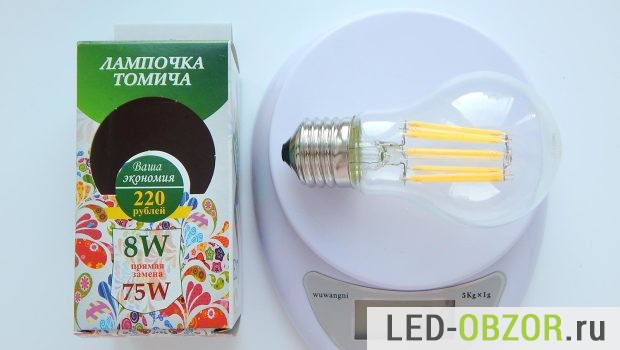

Упаковка

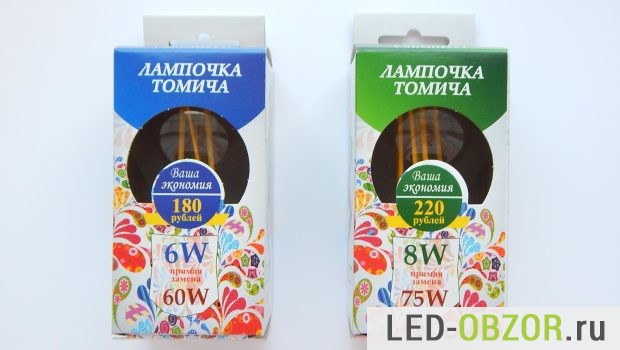

Маркетологи отчаянно постарались, разукрасив упаковку узорами, наверно под хохлому или томскими народными. Указана сумма, которую вы сэкономите за время работы современного светового прибора.

Видео о производстве

Итоги

По потребительским характеристикам Томичи находятся между Ильичём и популярными светодиодными лампами на SMD светодиодах. Томский завод указывает вполне реальные параметры своих изделий, что позволяет сделать обдуманный выбор. А параметры китайской продукции могут отличаться от заявленных до 30% в меньшую сторону по мощности и до 50% по световому потоку. Эти значения я получил во время тестирования продукции различных брендов.

Кроме отсутствия сильного нагрева учитываем тот фактор, что колба всё-таки стеклянная и дети могут её разбить, а сломать они могут что угодно.
