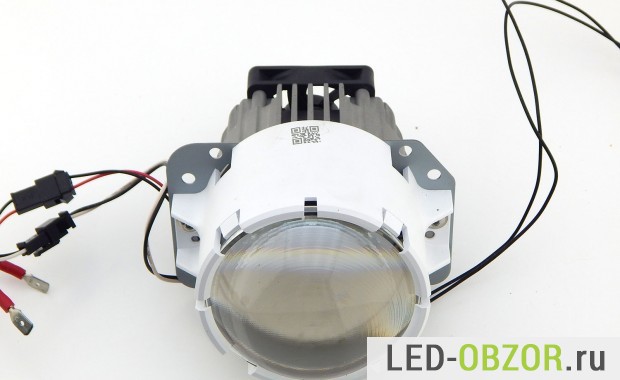

Обзор светодиодной линзы Luma

В обзоре участвует светодиодная линза новой конструкции от бренда LUMA, которая отличается от классической. Линзы обычно сделаны с отражателем,  от которого зависит распределение света. Чтобы упростить конструкцию и увеличить срок службы до 200 лет, отражатель заменили на вторичную светодиодную оптику.

Образец предоставлен компанией «Призма», сайт www.biled.ru, которая производит тюнинг автомобильной оптики. У них вы можете приобрести и установить данную модель биледов.

Характеристики

Технические характеристики светодиодной линзы Luma  в основном определяются установленными светодиодами. Крепление адаптировано под Hella 3 и Koito Q5.

Параметр Измерено
Световой поток на 1 шт. 3200лм
Мощность 44w
Цветовая температура 5400К
Напряжение питания 12В
Срок службы 100.000 часов
Назначение Ближний дальний

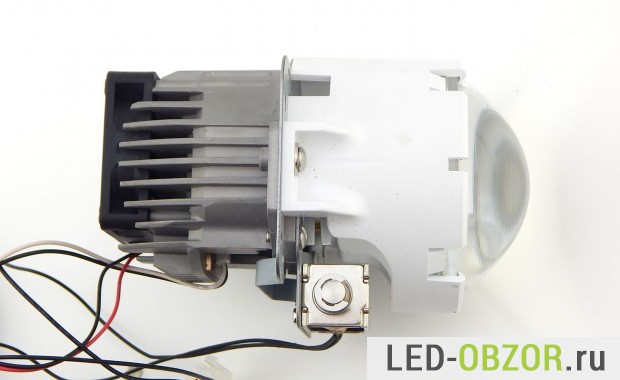

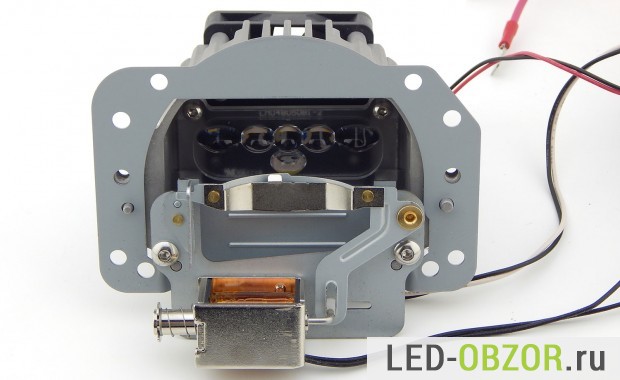

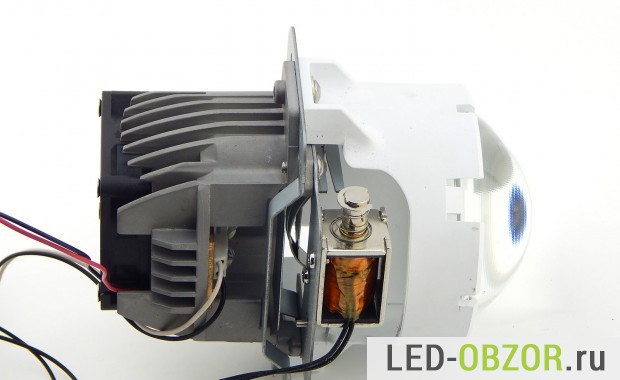

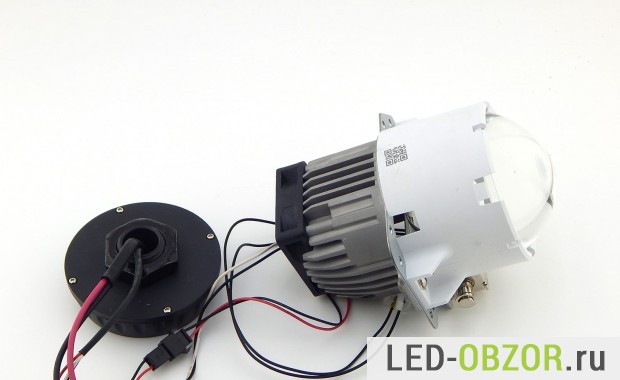

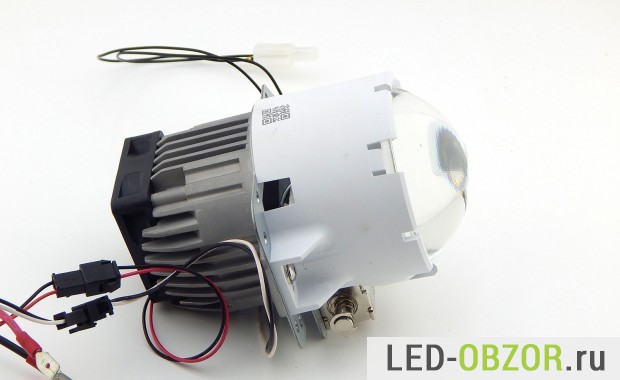

Конструкция

Световой поток

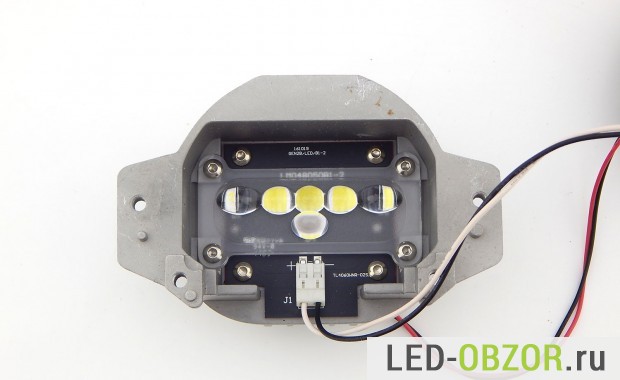

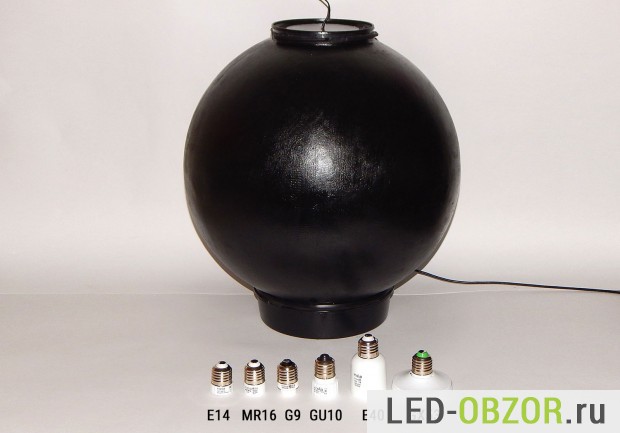

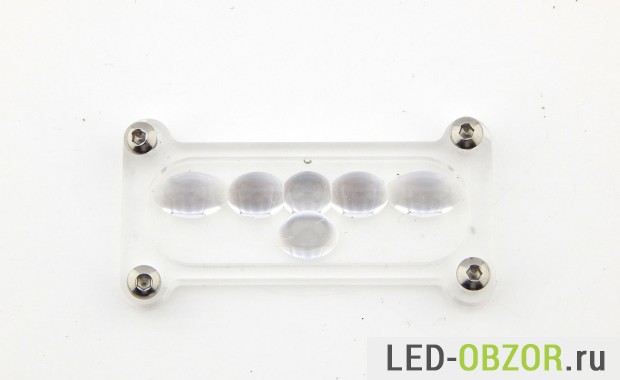

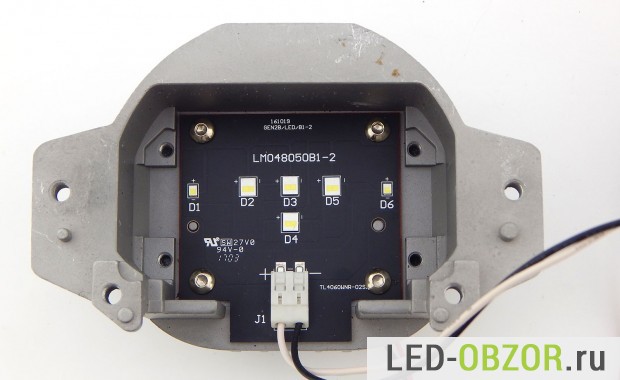

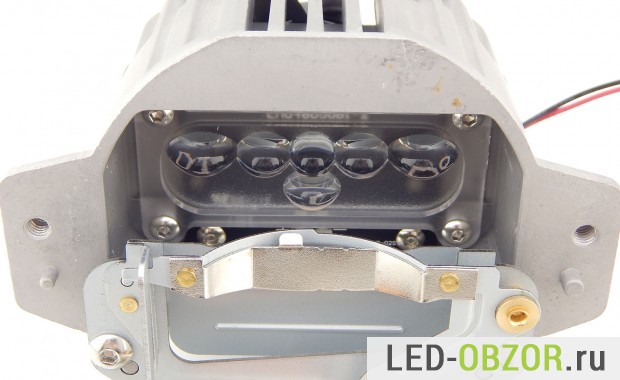

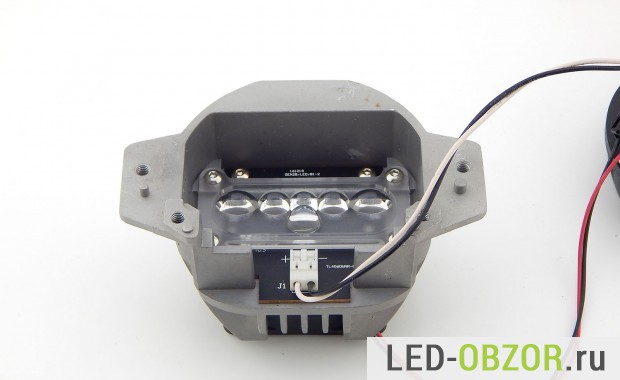

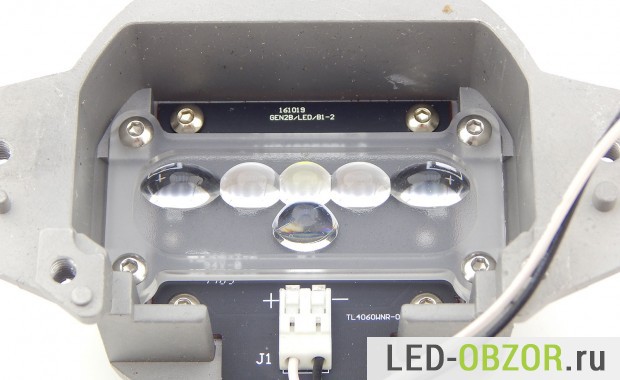

В данном образце на светодиодах установлена пластина с линзами, которая фокусирует свет. Для измерения светопотока  светодиодов полностью разбираем и помещаем в фотометрическую сферу.

Световой поток
Прогретая 3200 лм

Условия тестирования

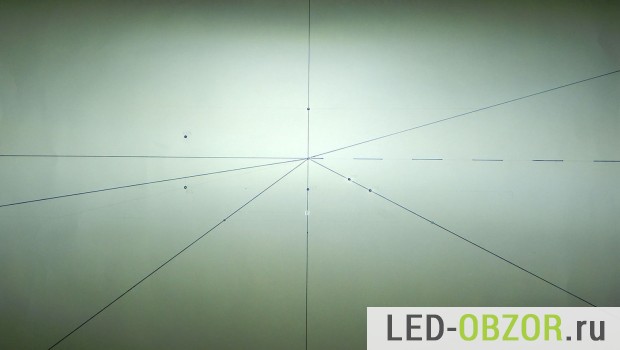

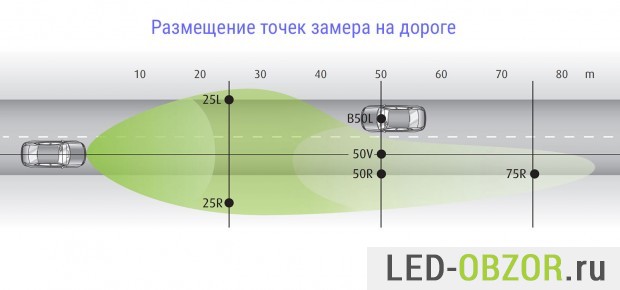

Для сравнения разных источников света используется ГОСТ, который регламентирует основные точки  замера освещённости по таблице, размещённой на стене. Число в обозначении точки равно её удалённости от автомобиля. Буквами L и R обозначается расположение, лево и право.

Основные точки замера по ГОСТ:

  1. 75R и 50R — освещенность правой обочины на расстоянии 75 и 50 метров;
  2. B50L — отвечает за уровень ослепления водителя встречного авто;
  3. дальний измеряется по центру таблицы и располагается по центру полосы движения;
  4. осевая сила определяет уровень освещенности перед автомобилем.

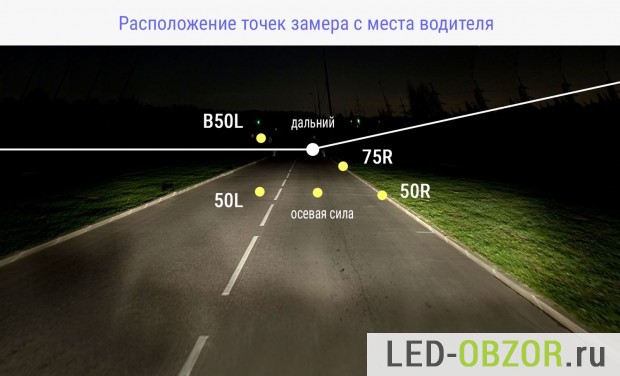

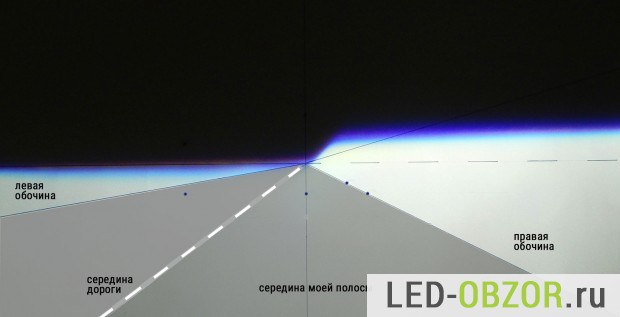

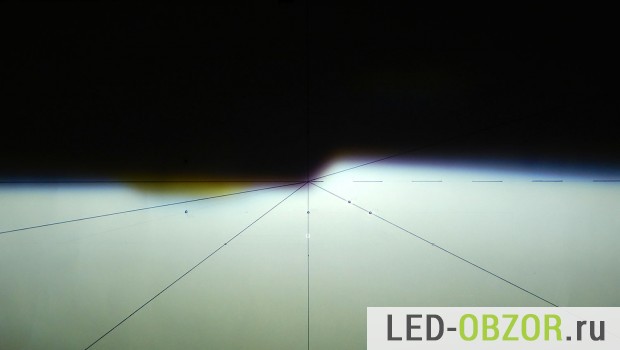

Чтобы вам было понятно, как освещение распределяется на дороге, сделал иллюстрацию, на которой нанесена середина дороги  вашей полосы, и обочины.

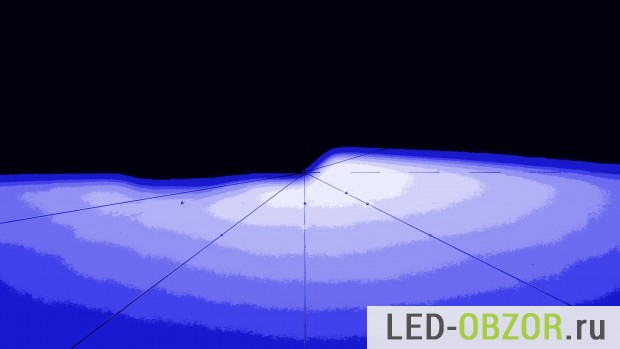

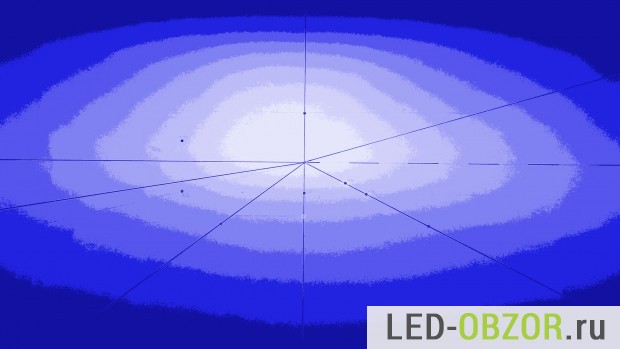

 Распределение света

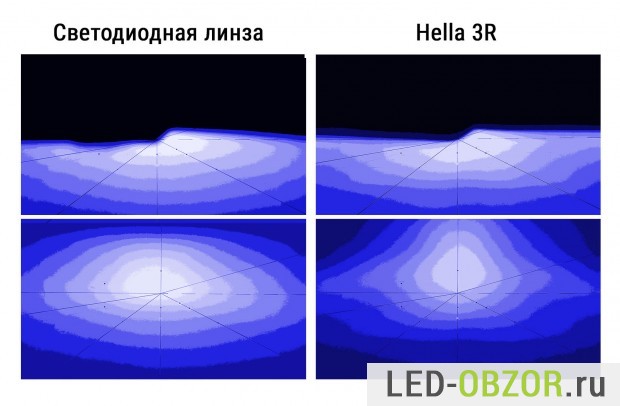

По освещенности контрольных точек и по распределению видно, что свет собран около светотеневой границы. Это обеспечивает максимальную дальность освещения дорожного покрытия. Форма горячего пятна в центре практически соответствует линзе Hella 3R, но освещенность выше на 80-100%.

Производитель позаботился о снижении ослепления встречных автомобилей в точке B50L. Сделано дополнительное затенение в левой части светеневой границы, как у Koito Biled.

Сравнение по ГОСТ

Для сравнения различных источников проводятся замеры по контрольным точкам. Результаты измерений данной светодиодной билинзы сравниваются с распространённой моделью ксеноновой линзы Hella 3R. В Hella установлена ксеноновая лампа Philips 3200лм.

Точка Линза, люкс Hella 3R, люкс Улучшение
B50L  0,89 0,49
50L  50 28 +79%
50R  66,8 35 +90%
75R  80 40 +100%
Осевая сила 71,6 40 +79%
Дальний 95,4 61 +56%

Светодиодная линза в среднем имеет лучшую освещенность контрольных точек на 80-100%. То есть освещение дороги в рабочей зоне выше практически в 2 раза по сравнению с ксеноном

При равном световом потоке источников 3200лм в светодиодной и ксеноновой билинзе, светодиодная  обеспечивает лучшую освещенность. Такая разница получается за счёт различного КПД оптических систем. В светодиодной билинзе свет уже изначально направлен и сфокусирован в нужном направлении. У ксеноновой  фокусирование происходит за счёт небольшого отражателя и многократного отражения внутри него

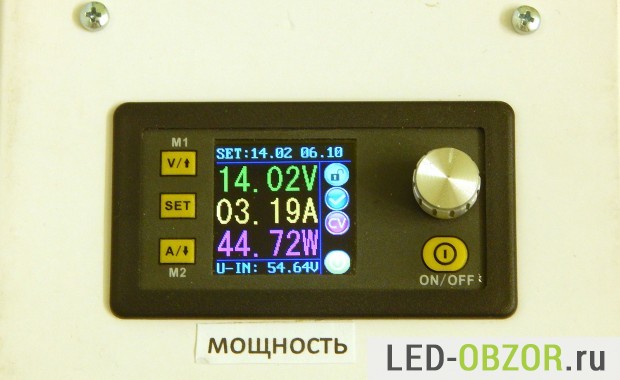

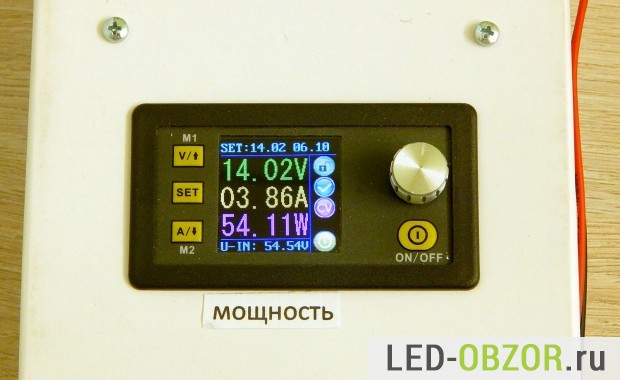

Мощность полная и обманка

Билинза, ближний свет

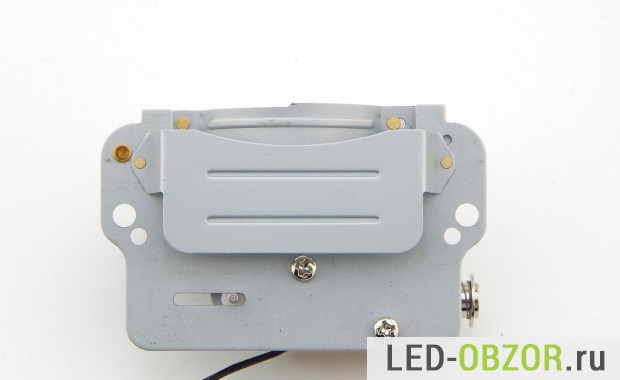

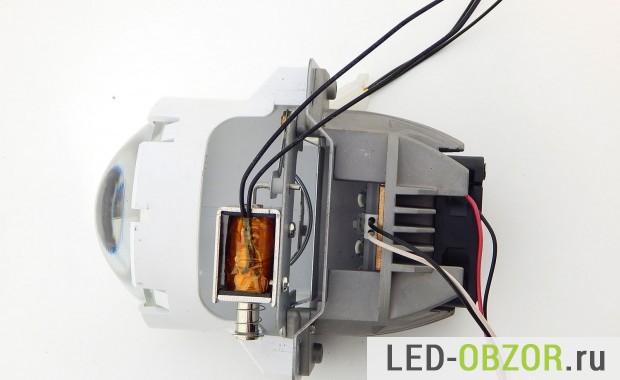

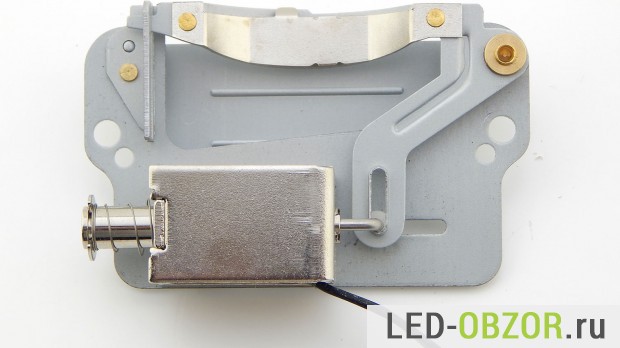

Энергопотребление в режиме ближнего составило почти 45W. В режиме дальнего света прибавляется мощность соленоида 9вт, который открывает шторку.

Энергопотребление
Ближний 44,7w
Дальний 54w

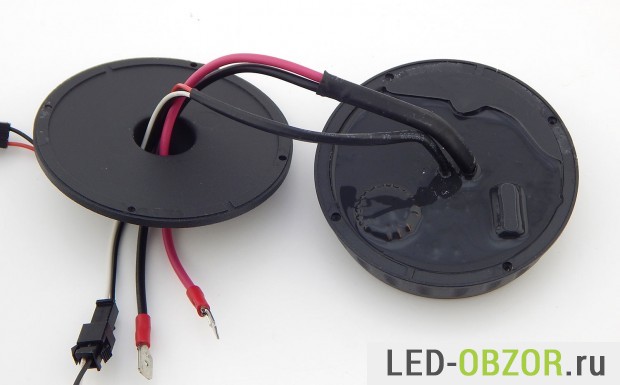

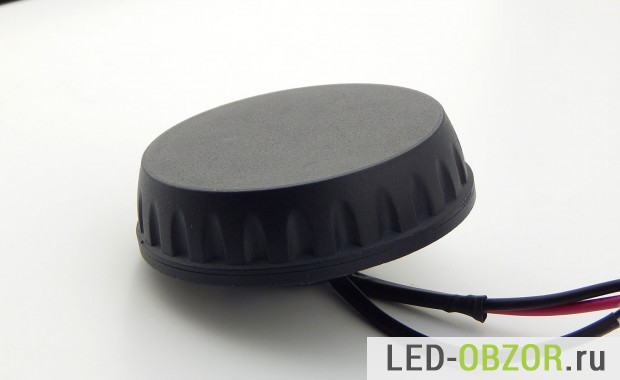

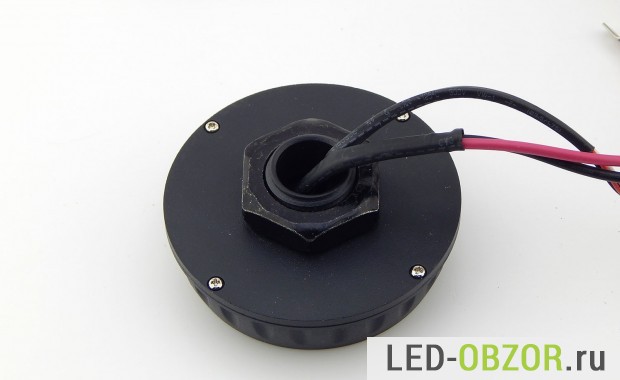

Драйвер

Нагрев

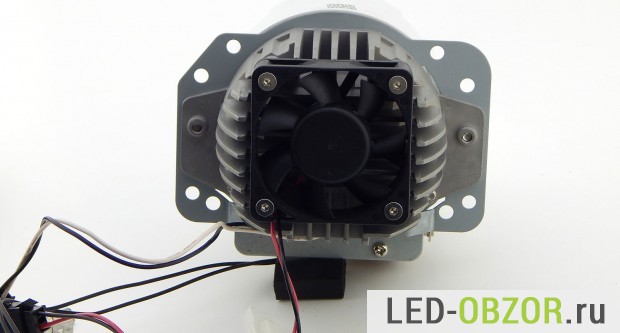

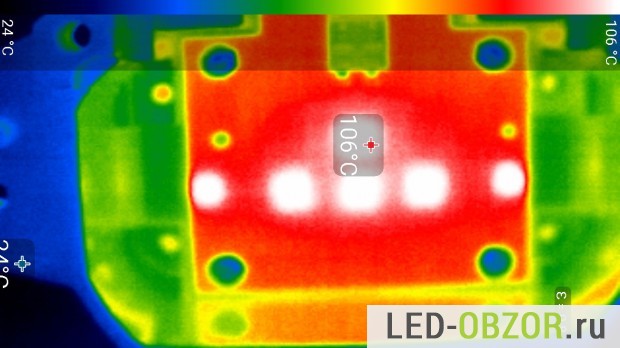

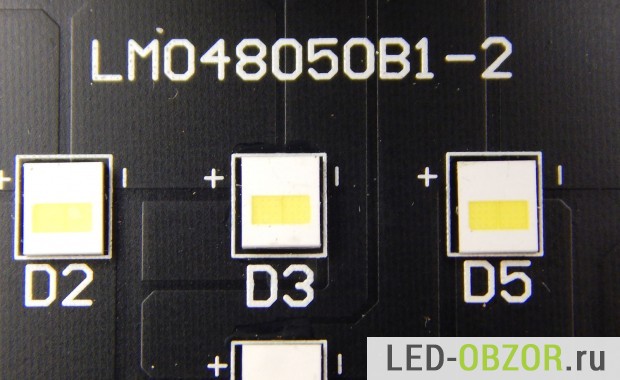

Тепловизором измеряет нагрев светодиодов, оставив только радиатор   вентилятор. Современные светодиоды выдерживают нагрев до 140°-150° градусов с сохранением заявленных характеристик.  Благодаря обдуву вентилятора за 1 час работы диоды нагрелись только до  106°. Светодиоды расположены на подложке из меди, которая проводит тепло в 2 раза лучше алюминия. Термопасты тоже оказалось достаточно.

Градусы
Светодиоды 106°

В качестве дополнительной защиты светодиодов от перегрева применяется отключение модуля при неисправности вентилятора.

Цветовая температура

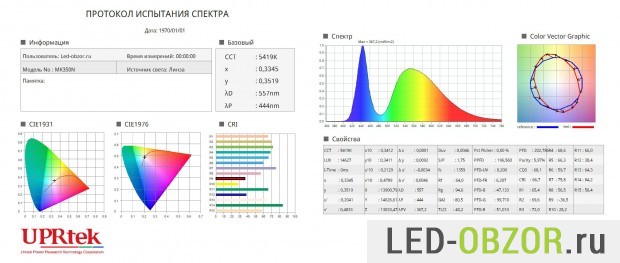

Спектрометром определяем цветовую температуру, которая составила 5419К Кельвин. Показатель соответствует нейтрально-белому свету.

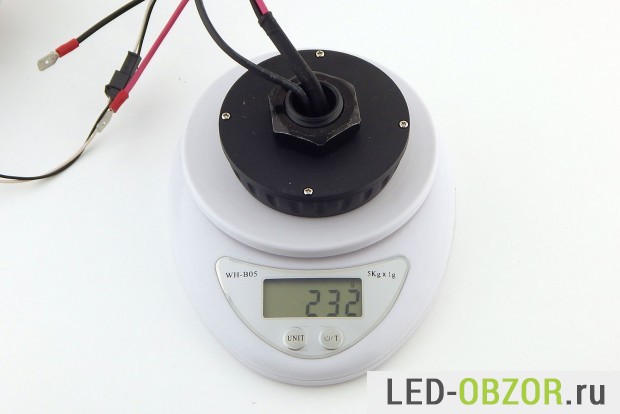

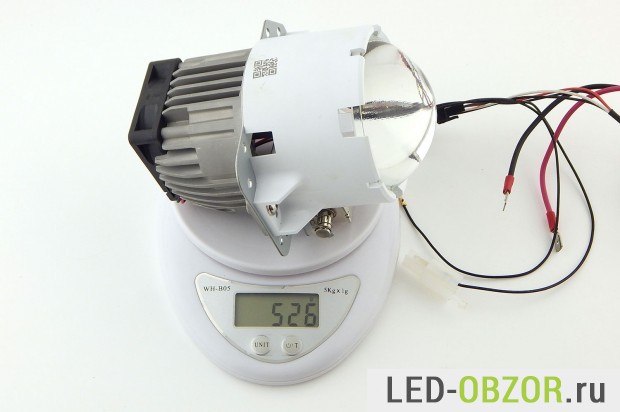

Масса

Итоги

Протестированная светодиодная линза отличается простотой конструкции и высоким КПД оптической системы. Правильное фокусирование обеспечивает максимальную дальность освещение дороги. Система защиты от перегрева сохранит светодиоды в рабочем состоянии при неисправностях вентилятора. Очень низкий нагрев диодов многократно увеличивает срок службы модуля, вы сможете передавать его по наследству.
