За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.
Популярные причины

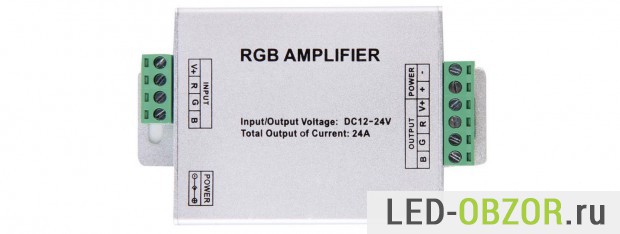

Усилитель RGB сигналов
1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

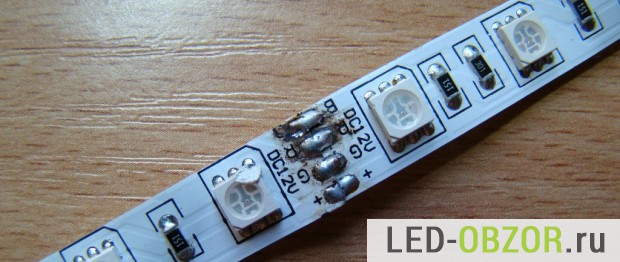

Грязная и неаккуратная пайка
2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

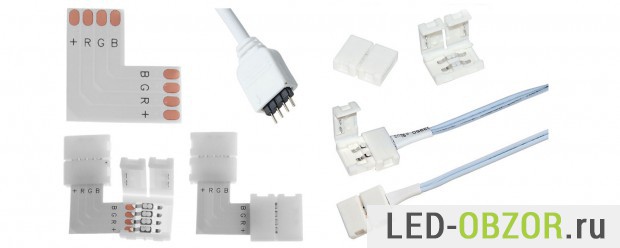

Виды коннекторов
3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.
4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.
5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

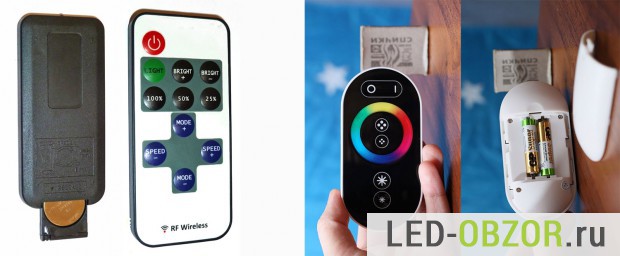

Виды батареек в пульте ДУ, CR2025 и пальчиковые
6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.
Диагностика причин неисправности

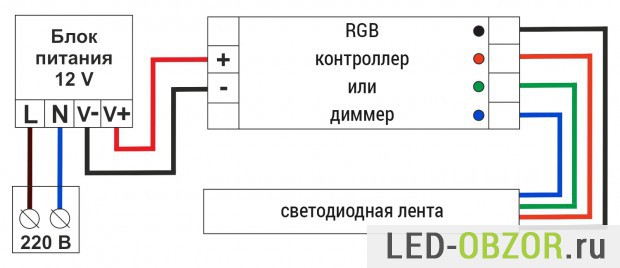

Цветовое обозначение проводов
Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:
- истояник питания;
- диммер;
- блок управления RGB;
- пульт дистанционного управления;
- светодиодная лента;
- соединители;
- RGB усилитель.
Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.
Ремонт светодиодной ленты, видео
Бытовое видео от коллеги про ремонт, замена неисправного элемента в последовательности из 3 шт.
Этапы проверки

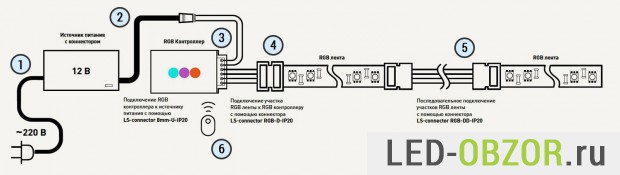

Схема соединения
1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

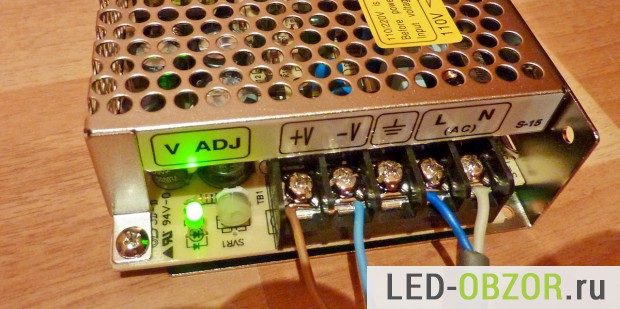

Маркировка контактов на блоке питания
2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

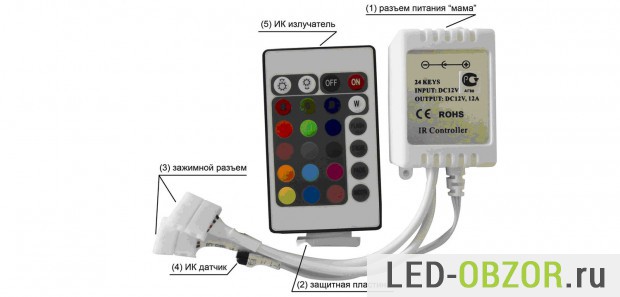

Основные элементы РГБ контроллера с ДУ
3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

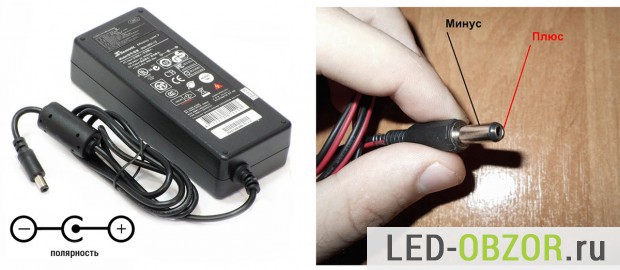

Полярность на круглом штекере
4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

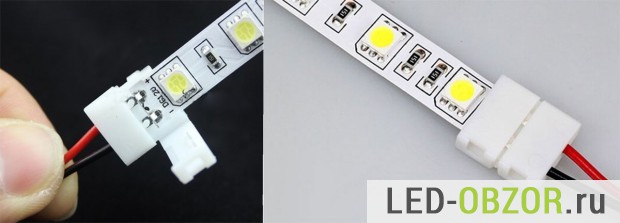

Коннектор открывается
5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

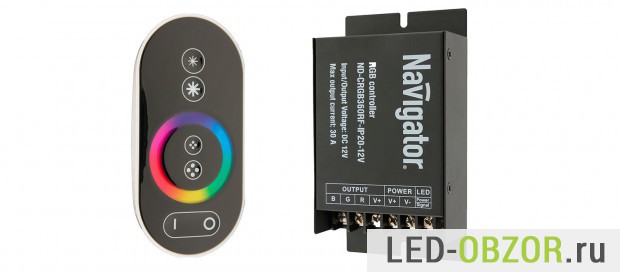

Обозначение контактов RGB контроллера, пульт дистанционного управления

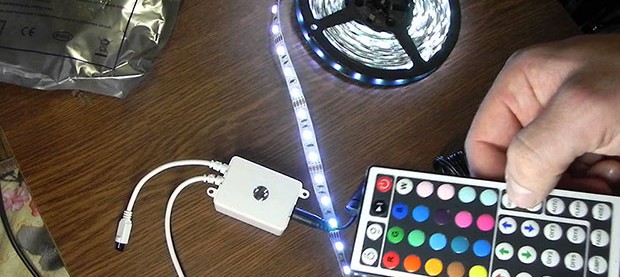

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

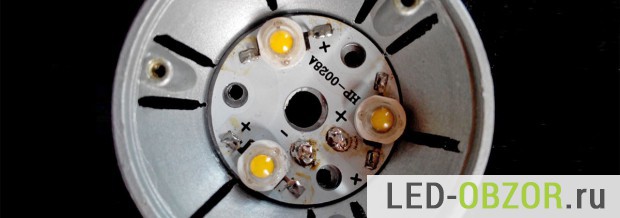

Как найти неисправный светодиод
Часто светодиоды входят из строя в лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:
- визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
- прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
- можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
- чтобы выявить моргание, сделайте небольшой регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.
Видео, ремонт светодиодного светильника
Коллега снял видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.
