Выбираем блок питания для светодиодной ленты 12в

Как закоренелый электронщик, продолжаю делиться опытом и наработками. Стараюсь излагать без технических терминов, чтобы было понятно от ребенка до бабульки. В этот пасмурный день будем выбирать правильный блок питания для светодиодной ленты на 12В, далее по тексту сокращенно «БП». Конечно led лента бывает и на 24 вольта, принцип подбора и расчета одинаковые, но самая распространённая это на 12В. Напряжения 24В. используется для проектирования освещения большой мощности, оно снижает используемую силу тока и сечение проводов в 2 раза. Светодиодное освещение с большим успехом вытесняет привычные нам люстры и светильники. Освещение по периметру помещения смотрится современно и необычно.

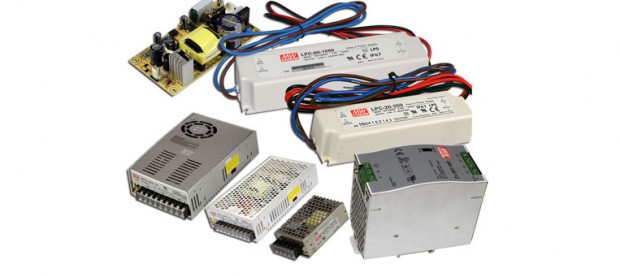

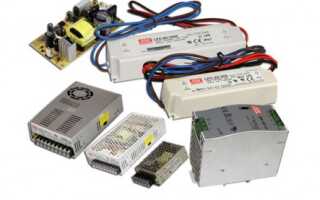

Виды источников питания

БП с активным охлаждением, круглое отверстие вверху

В магазинах блоки могут по старинке могут называться «электронный трансформатор». Во времена моей молодости не было сотовых телефонов и импульсных источников питания на микросхемах. Мне и многим другим непонятно современное название «драйвер», что с английского вообще переводится, как «водитель». По смыслу оно никак не связано с электричеством. Фактически термин «блок питания» и «драйвер» обозначают разные устройства. БП является источником напряжения, а драйвер это источник тока, например как в светодиодной лампе.

Пассивное охлаждение, корпус IP20

По системе охлаждения существует два вида, с активным и пассивным:

1. активное охлаждение – в корпусе установлен вентилятор, как в компьютерном ящике. Вентилятор позволяет уменьшить габариты корпуса и повысить мощность. Но недостатком будет шум от вентилятора, который со временем будет только увеличиваться. Через пару лет весь внутренности надо будет чистить, а вентилятор смазывать или менять, большой поток воздуха приносит много пыли. Я как любитель абсолютной тишины не использую такие;
2. пассивное – корпус как у питания ноутбука, или сверху закрыт решеткой.

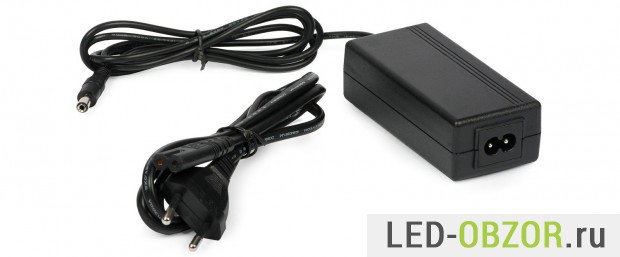

БП ноутбучного типа

По исполнению делятся на несколько видов:

1. корпус как у блока ноутбука, из черного пластика с наклейкой с техническими характеристиками. Считаю оптимальным вариантом;
2. герметичный корпус из алюминия для влажных помещений, не боится воды и конденсата. Хорошо зарекомендовали себя;

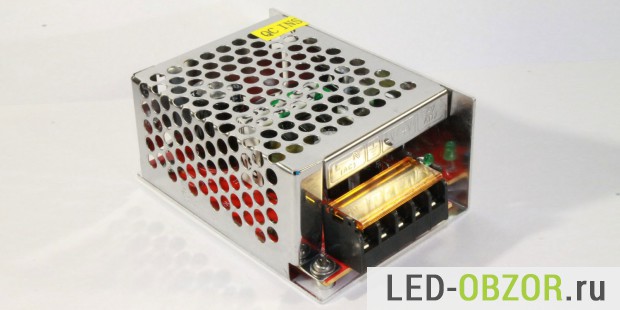

3. металлический корпус с отверстиями и контактной площадкой, применяется для сухих помещений, монтируется в недоступном месте, желательно в закрытом объеме для защиты от пыли.

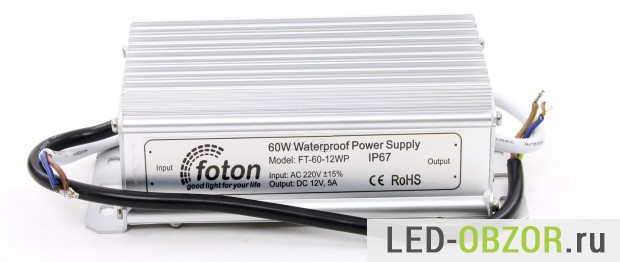

Герметичный в алюминиевом корпусе IP67

По функциональности:

1. может быть простым, только обеспечивать питание;
2. более функциональные имеют встроенный диммер;
3. может быть встроено дистанционное управление пульта по инфракрасному каналу или радиоканалу;
4. самые дорогие имеют сразу диммер и дистанционное управление, это помогает избавиться от нагромождения этих блоков в разных местах.

Расчет мощности блока питания на 12V

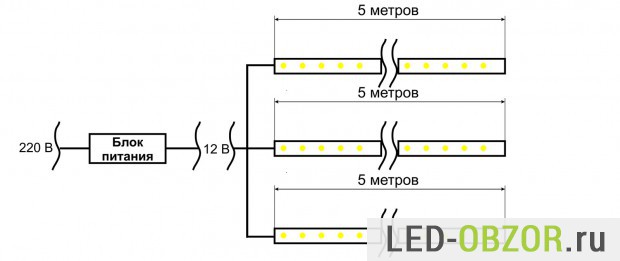

Схема подключения к светодиодным лентам

Проведем простой расчет, для популярной светодиодной ленты на SMD 5050 длиной 3 метра, мощностью 14,4W и имеющей 60 led/м.

1. Вычисляем потребление всей ленты, 3 метра
   14,4W * 3м. = 43W
2. Добавляем 20% на запас, который пойдет на потери в проводниках
   43W * 1,2 = 52W
3. Получили, что минимальная мощность блока должна быть 52W. Ближайшая подходящая модель обычно имеет 60W, соответственно её и выбираем.

Кроме потерь в проводах и в самой светодиодной ленте, немалую роль играет и качество конструкции, схем и комплектующих БП. Если он средней стоимости и не супер высокого качества, то указанные характеристики будут предельно допустимыми, на них он будет работать нестабильно. Приведу пример из практики, на БП 60 Вт. подключил ленты на 55 Вт., но после 10 минут работы лента начинал мигать. При нагреве  электрические параметры немного меняются, напряжение падало. Мощности чуть-чуть не хватало. Разобрал и внутренним регулятором понизил напряжение с 12,5 до 11,5 В. Этого было достаточно для стабильного и полноценного освещения комнаты.

Блок питания своими руками

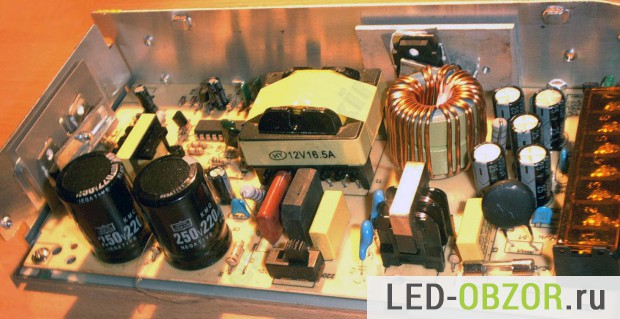

Электронный трансформатор изнутри

Иногда требуется сделать небольшую подсветку светодиодной лентой на кухне или лоджии, из остатков светодиодной ленты, но покупать никак не хочется, из-за расходов превышающих стоимость всей проектируемой конструкции. Первым приходит мысль сделать электронный траснформатор своими руками. Покупать у китайцев на АлиЭкспресс не вариант, придется очень долго ждать доставки. Но есть более интересные варианты о которых многие забывают, но я постоянно пользуюсь. Я не буду публиковать здесь схемы на 12V, об этом напишу отдельно и подробно.

Сейчас многие приборы питаются от внешних блоков питания на 12В и имеют мощность от 10 до 50 Вт. Это могут быть планшеты, телевизоры, электробритвы, ноутбуки, компьютеры, роутеры и маршрутизаторы. Грубо говоря, 10W обеспечивает яркость на 700-800 люмен, что соответствует яркости лампы накаливания на 60W. Наверняка подобный БП валяется у вас в кладовке или гараже. Если дома у вас не нашлось, спросите у соседа, у него точно есть.

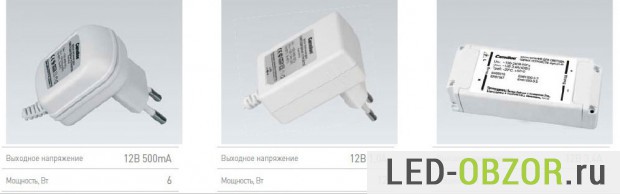

Пример маломощных, от 6W до 40W

Можно купить источник питания очень недорого на Авито. У многих дома валяется какой то БП на 12 вольт, они не знают куда его деть, выбрасывать жалко, поэтому они его продают через объявление. Продавец не знает его реальной стоимости и ставит низкую или среднюю цену. Так как мы покупаем не в магазине, а по объявлению, то мы можем торговаться. В результате таких торгов я покупаю по символической цене в 50-100 руб. Выгодно обеим, продавец избавился от ненужной безделухи, а я купил полезный прибор дешево, заплатил в 5 раз меньше чем в магазине. Считаю эффективней потратить время на поиск по объявлениям, чем искать детали и паять самостоятельно.

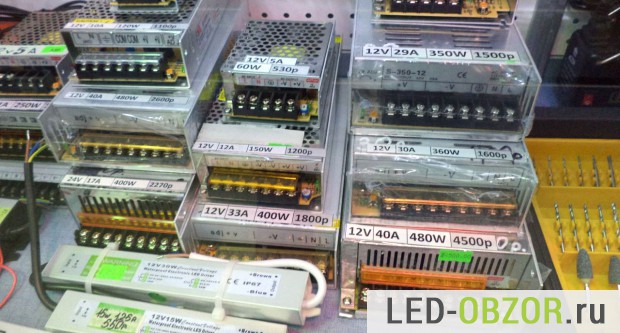

Обзор цен в магазинах

Цены в магазине

Даже не смотря на мировой кризис и различный санкции в отношении России, китайцы продолжают исправно работать и наводнять своей продукцией российский рынки. Стоимость напрямую зависит от качества, тут китайцы предлагают свободу выбора. Если вас не интересует электронный трансформатор очень высокого качества, за исключением, если вы проектируете освещение в бункере на случай ядерного конфликта. Если эксплуатировать будете в домашних условиях отапливаемого помещения, а не в предельных температурных режимах, то вам будет достаточно недорого китайского блока.

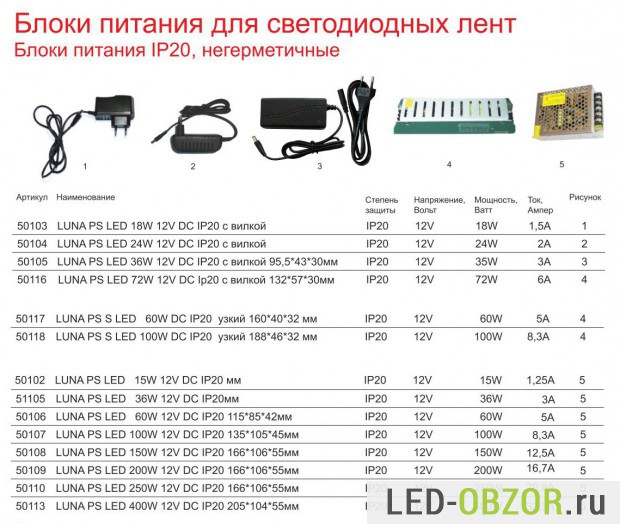

Модельный ряд одного производителя, размеры корпусов

Покупать у китайцев не советую, в половине случаев они обманывают и завышают электрические характеристики. Поэтому надежней, быстрей, дешевле купить в ближайшем интернет магазине, ваши потраченные нервы и время тоже стоят немало.

Чтобы вы имели общее представление о среднем уровне цен в России, составил таблицу соответствия цены и мощности. Обычно она бывает кратной 12, при токе 1 Ампер получается  12W. Уровень цен будет меняться в зависимости от фирмы производителя и города, в котором находится интернет-магазин.

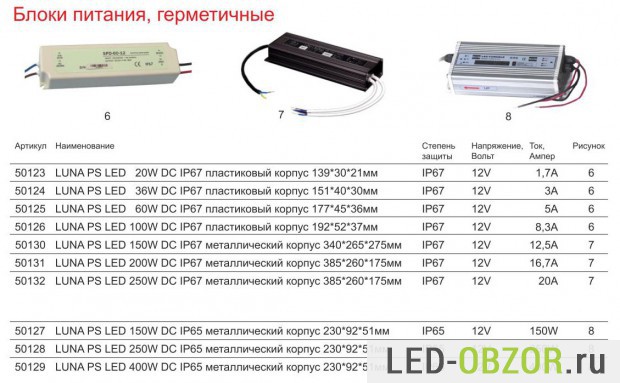

Модельный ряд и размеры герметичных источников
