Реальные характеристики ламп с гибким радиатором

В последнее время многие восхищаются качеством и яркостью автомобильных светодиодных ламп ближнего и дальнего света последнего поколения с гибким радиатором. Я решил развеять мифы про них, после того как начитался отзывов, где пишут что ярче стандартных галогенок, классно освещают.

Большинство покупают их впервые, и практически не разбираются в светодиодном оборудовании авто.

Реальные характеристики и отличие

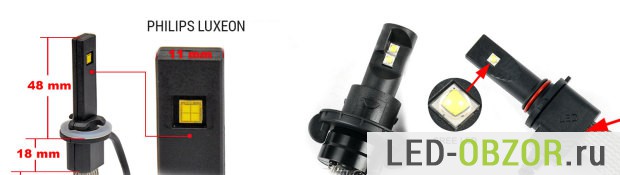

Отличие Cree от Philips Отличие Cree от Philips

Кроме гибкого радиатора и теплопроводной трубки, никаких инновационных технологий в лампочках с гибким радиатором не используется. Поэтому для определения реальных параметров смотрим заводские спецификации светодиодов.

Многие китайские интернет-магазины и производители предлагали сотрудничество и продажу их продукции. Пользуясь этим я просил у них полные каталоги диодной продукции с указанием реальных технических характеристик. В каталогах есть ближний и дальний свет, дневные ходовые огни, сигнальные и софитные для салона автомобиля. Так же они могут сделать подробные фотографии любых изделий.

Русские и китайские продавцы обещают яркость от 3000 до 6000 Люмен.  Но  реально от 1000 до 1300 Лм. Все ниже указанные значения были получены в результате проведения измерений и только после прогрева изделий до рабочей температуры. Всё Зависит от начинки:

  • если на Cree, то один на 300 или 600 Люмен, линза круглая;
  • если Philips Luxeon MZ, имеет квадратную форму.

Светотеневая граница

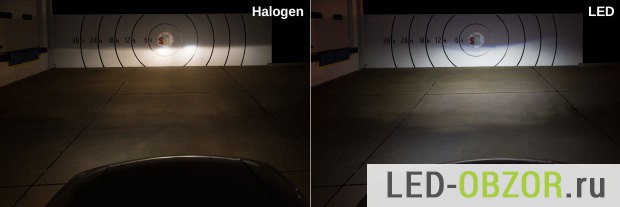

Фокусировка фары Фокусировка фары

Последнее поколение имеет хорошую светотеневую границу (СТГ) при испытаниях на стенде. Но это сделано в ущерб мощности. Как показывает практика, не всегда без проблем влазит в фару, иногда места не хватает их распушить внутри, приходится резать герметизирующую крышку и расправлять радиатор снаружи.

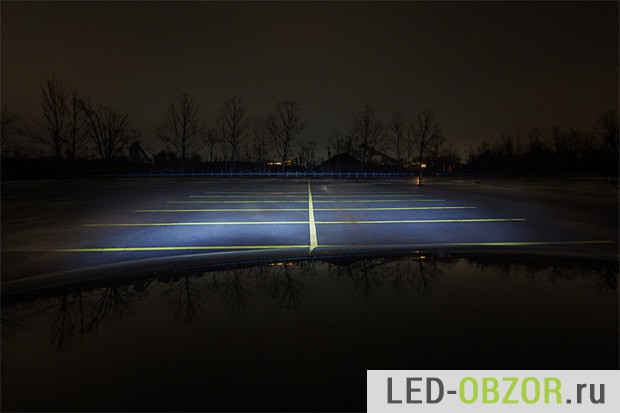

Освещенность из салона автомобиля Освещенность из салона автомобиля

Цоколь H4, 4 светодиода CREE

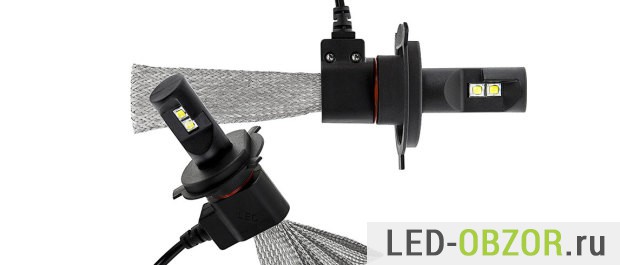

Для фар ближнего и дальнего света H4 Для фар ближнего и дальнего света H4

Первыми рассмотрим автомобильную лампу с цоколем H4. Как мы видим из таблицы, пусть это и последнее 5 поколение, но стандартную галогенку они не превосходят по параметрам. Дальний свет вместо положенных 1500Лм всего 1200Лм. Еще высокая цветовая температура, свет будет белый холодный, проще говоря сильно голубой по сравнению с теплым. Тем более никакого сравнения с ксеноном проводить не будет, он обычно  от 2000Лм.

Параметр Значение
Яркость ближнего света 1000 Лм
Яркость дальнего света 1200 Лм
Общая яркость 1200 Люмен
Цветовая температура 7400К, голубоватый свет
Потребляемый ток 1,4 Ампер
Класс защиты IP65
Количество светодиодов 4 штуки CREE
Потребляемая мощность 17 Вт.
Напряжение питания 12-24В
Индекс цветопередачи 74CRI
Эффективность 71 Лм/Вт
Длина проводов 41 см.

Цоколь HB3 9005, 2 светодиода CREE

HB3 на двух КРИ HB3 на двух КРИ

По каталогу лампочек Osram HB3 имеет яркость 1500-1600Лм. В нашем случае имеем только 1300Лм, что прилично не дотягивает до норматива.

Параметр Значение
Общая яркость 1300 Лм
Цветовая температура 6400К, голубоватый свет
Потребляемый ток 1,4 Ампер
Класс защиты IP65
Количество светодиодов 2 штуки CREE
Потребляемая мощность 17 Вт.
Напряжение питания 12-24В
Индекс цветопередачи 72CRI
Эффективность 78 Лм/Вт
Длина проводов 41 см.

Размеры из технической документации от производителя Размеры из технической документации от производителя

Видео установки вместо галогенок

Зарубежные коллеги покажут установку вместо штатной галогенки H1 в фару машины.

Цоколь H16, 2 светодиода CREE

H16 на двух CREE H16 на двух CREE

Параметры почти идентичны предыдущей. Стандартная  H16 550Лм, в нашем случае за счет этого диодная лампа значительно превосходит галоген.

Параметр Значение
Общая яркость 1280 Лм
Цветовая температура 7100К, голубоватый свет
Потребляемый ток 1,35 Ампер
Класс защиты IP65
Количество светодиодов 2 штуки CREE
Потребляемая мощность 16 Вт.
Напряжение питания 12-24В
Индекс цветопередачи 73CRI
Эффективность 79 Лм/Вт
Длина проводов 41 см.

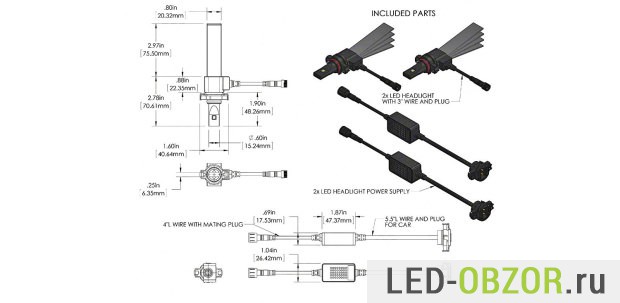

Подробные габариты Подробные габариты

Цоколь H1, 2 светодиода Philips Luxeon MZ

Образец на LED Филипс Люксеон МЗ Образец на LED Филипс Люксеон МЗ

Эта модель сильно отличается от предыдущих установленным светодиодом Филипс Люксеон. Размеры остались те же, но светодиод обеспечивает более высокую эффективность по сравнению с КРИ. Потребление энергии снизилось на 5W а световой поток в среднем на 300Лм.

Яркость H1 составляет 1500Лм, но наша светодиодная лампа дает только 1000Лм., слабовата и не справиться со своими обязанностями. 11W — это потребление без драйвера, без блока питания. Невысокая мощность из-за того, что с гибким радиатором невозможно отвести много тепла. Хотя светить она может сильнее.

Параметр Значение
Общая яркость 1000 Лм
Цветовая температура 6200К, голубоватый свет
Потребляемый ток 0,93 Ампер
Класс защиты IP65
Количество LED 2 шт. Philips
Потребляемая мощность 11 Вт.
Напряжение питания 12-24В
Индекс цветопередачи 76 CRI
Эффективность 89 Лм/Вт
Длина проводов 41 см.

Габариты корпуса H1 Габариты корпуса H1

Цоколь P13W, 2 светодиода CREE

Тут оставлю без комментариев, стандартная яркость 150 Лм, но что не верится.

Параметр Значение
Общая яркость 1250 Лм
Цветовая температура 6900К, голубоватый свет
Потребляемый ток 1,32 Ампер
Класс защиты IP65
Количество светодиодов 2 штуки CREE
Потребляемая мощность 16 Вт.
Напряжение питания 12-24В
Индекс цветопередачи 73CRI
Эффективность 79 Лм/Вт
Длина проводов 41 см.

Цоколь HB4 9006, 2 светодиода CREE

По каталогу HB4 имеет яркость 1300Лм. У нас получилось 1300Лм, что соответствует номиналу. Полноценная замена стандартной.

Параметр Значение
Общая яркость 1200 Лм
Цветовая температура 6700К, голубоватый свет
Потребляемый ток 1,36 Ампер
Класс защиты IP65
Количество LED 2 штуки CREE
Потребляемая мощность 16 Вт.
Напряжение питания 12-24В
Индекс цветопередачи 72 CRI
Эффективность 74 Лм/Вт
Длина проводов 41 см.

Яркость лампочек с гибким радиатором

Основные разновидности Основные разновидности

Так как цоколей достаточно много, то я перечислил характеристики основных, а остальные покажу в таблице. Для получения максимальной яркости используются диоды с высокой цветовой температурой.

Цоколь Диоды Яркость, Люмен Галогенка, Люмен
HB3, 9005 2 шт. CREE 1300 1600
HB4, 9006 2 шт. CREE 1200 1300
H16 2 шт. CREE 1280 550
P13W 2 шт. CREE 1250 150
H4 4 шт. CREE 1200 1000/1500
PSX24W 2 шт. CREE 1200 500
H10 2 шт. CREE 1200
H7 2 шт. CREE 1200 1500
H11 2 шт. CREE 1200
HB5, 9007 4 шт. CREE 1100
HB1, 9004 4 шт. CREE 1100
H13 4 шт. CREE 1050
H1 2 шт. Philips 1000 1500
H27, 881 2 шт. Philips 1000 700
h27, 880 2 шт. Philips 1000 700

Видео про светодиодный тюнинг трактора

Светодиодный тюнинг всего трактора Светодиодный тюнинг всего трактора

Все привыкли, что тюнингуют легковые машины. А тут реально колхозное видео про замену всех ламп красного трактора на светодиодные, включая поворотники, габаритные огни, задние фонари, рабочий свет, балка на кабину, светодиодные фары рабочего света. Затем всё это тестируется на дальность и светотеневую границу.
