Светодиодная лента 5050 и 3528, отличие и характеристики

Пару лет назад я делал ремонт в новой квартире, приобретенной в новостройке. В виду ограниченности бюджета ремонт пришлось делать простой. Теперь я обжился и можно сделать подвесной потолок и новое освещение. В сравнении будут участвовать  светодиодная лента 5050, 3528,SMD 2835  и затем рассчитаю и выберу подходящую для комнаты.

Основные параметры

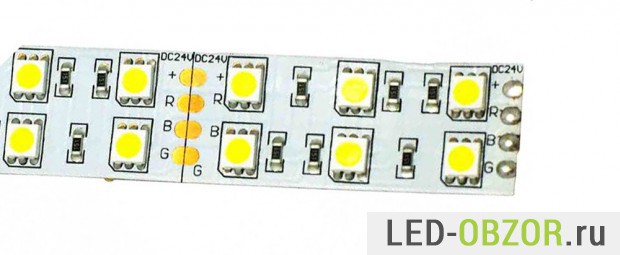

Двухрядная 5050 на 24В

Перечислю основные технические характеристики, на которые следует обратить внимание:

1. напряжение питания;
2. световой поток;
3. тип установленного светодиода;
4. количество LED  на 1м.;
5. степень защиты от воды;
6. одноцветная или многоцветная.

Будьте внимательны в интернет-магазинах, они между собой не совместимы, если купите под неверное напряжение или неверного типа, то придется делать обмен.

Сразу обращаю ваше внимание, что существует несколько видов под разные питающие напряжения:

• 12В, самый распространенный вариант;
• 24В, применяется реже, профессиональными монтажниками;
• 220В, режется кратно одному метру, питается прямо от сети 220 вольт, блок питания не нужен, требуется только дешевый выпрямитель.

Я буду рассматривать классический вариант на 12В вольт, напряжение пишется на около места разреза каждые 3 led элемента.

Технические характеристики

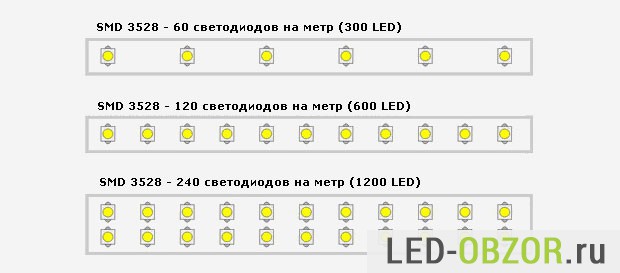

Плотность светодиодов 3528

Самые популярные модели на середину 2015 года выполнены на SMD 5050 и SMD 3528, это указывается в маркировке. Еще указывается количество led диодов на 1м., обычно оно бывает 30, 60, 72 и 120 штук. Если пишут, что установлено 300 штук, то продавец имеет ввиду длину 5 метров, делим на 5 и получаем привычное значение 60 шт.

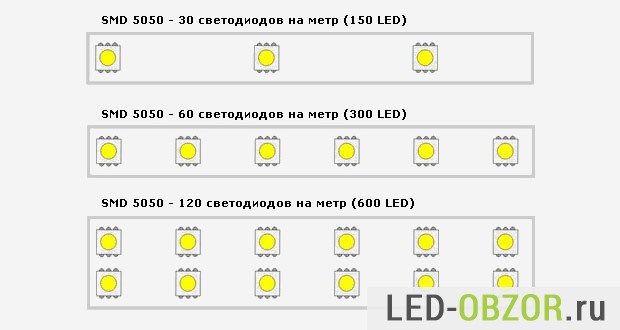

Плотность CMД 5050

Кроме стандартной со светодиодами в один ряд, выпускается с расположением в 2 ряда, количество на такой обычно 120 штук. Соответственно мощность повышается в 2 раза, но при этом не требуется алюминиевый профиль для светодиодной ленты , потому что площадь основания увеличивается вдвое. Это сохраняет уровень отвода тепла в пределах нормы, для одинарной алюминиевый профиль требуется при мощности выше 10 Вт/м. Для двойной требуется охлаждение, если потребление энергии будет выше 20 Вт/м.
Светодиодная лента 3528 отличается от 5050 размером световых элементов, яркость первого 15 Лм, второго 5 Лм.

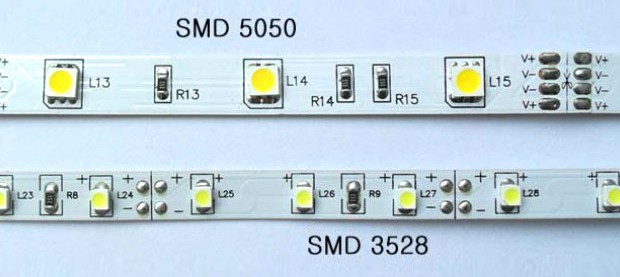

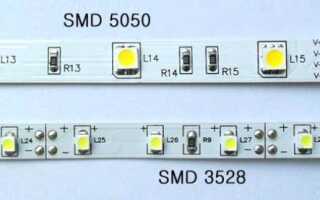

Сравнение размеров

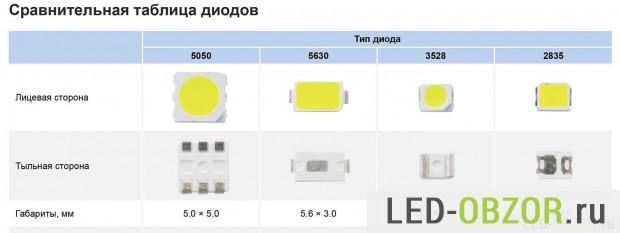

Чтобы вам было легче ориентироваться во всем разнообразии, составил таблицы.

Таблица мощности Ватт на 1 м., 12 вольт

Таблица яркости Люмен на 1 м.

Степень защиты от воды

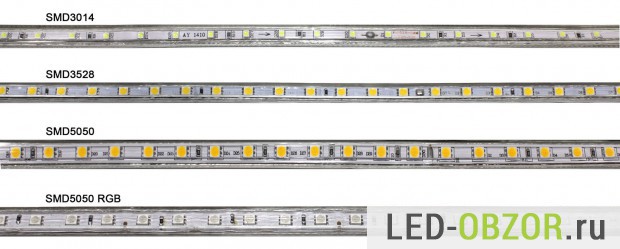

Внешний вид в герметичной ПВХ оболочке

Перед покупкой оцените условия, в которых будет проходить эксплуатация. Для сауны, бани и ванной комнаты необходима с защитой от воды, это обозначается как IP65, IP67, IP68. Иначе начнутся процессы окисления и коррозии проводников, этому поспособствует и температура. Так же подходит для установки на улице, силиконовое покрытие долговечно и не трескается на морозе.

Соответствующую степень защиты от влаги и пыли необходимо выбирать на блоки питания и контроллеры. Как правило, герметичный источник питания по цене значительно отличается от обычного IP20. Из-за герметичности корпуса предъявляются особые требования к защите от перегрева, улучшенная схемотехника и внутреннее охлаждение. Как выход, ставить бок питания в сухом помещении и проводку вести во влажное.

Недостаток герметичной  в том, что защитный слой мешает ей охлаждаться, в некоторых приходится это учитывать и решать при помощи профиля из алюминия.

Светодиодная лента RGB и цветная

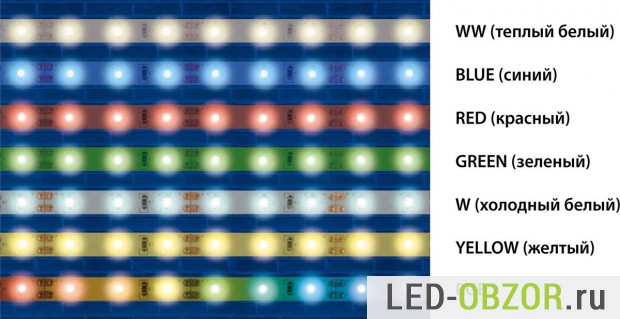

Образцы цветов RGB

Если вам хочется сделать интересное освещение или подсветку в помещении, то можно использовать цветную или трехцветную RGB. Основные отличия этих двух типов.

Светодиодная лента RGB 5050 led, каждый светодиод может светить тремя цветами, красный, зеленый, синий. При помощи сочетания этих цветов вы можете получить любой цвет. Управление происходит через специальный РГБ контроллер иди даже через Android приложение в вашем смартфоне. Она дает света меньше, потому что каждый цвет потребляет только треть от всей мощности. Её потребуется гораздо больше, для основного освещения она не подходит. Но можно использовать параллельно с лентой главного света.

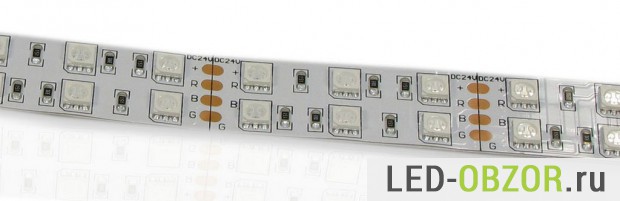

Так выглядят RGB светодиоды, двойной ширины

Цветная состоит только из одного света, цвета такие же, что и у трехцветной. Зеленый, красный, синий. Она не требует блока управления, для регулировки хватит простого диммера. Но к РГБ контроллеру можно подключить 3 такие разных цветов. В итоге мы получим полный аналог РГБ из отдельных элементов, но мощность будет гораздо выше, потому что могут использоваться мощные сверхяркие светодиоды SMD 5630 и СМД 5730.

Профессиональные модели

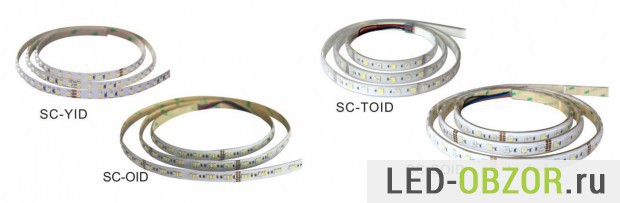

Гибридные модели, редкие как яица мамонта

Компромиссным вариантом будут гибридные диодные ленты, которые в равной мере сочетают белый и другие цвета. На одной полоске поочередно сочетаются RGB SMD 5050 и простые белые. Роль основного освещения выполняют мощные белые диоды, а подсветку потолка выполняют РГБ элементы. Как правило небольшой яркости цветной подсветки хватает, чтобы придать нужное оформление помещению. Например, никто не делает так, чтобы зеленого света было больше, чем белого.

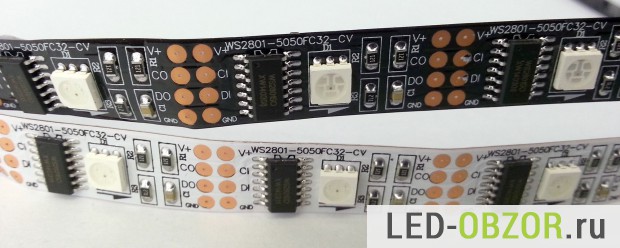

Вариант с пиксельной адресацией

Существуют и другие более сложные и редкие модели не для домашнего использования, перечислю из возможности:

• White-MIX, если вас интересует подсветка потолка от теплого и до холодного белого света, этот параметр можно плавно регулировать;
• бегущий огонь – новые трехцветные, у которой можно управлять каждым элементом отдельно, получая различные эффекты, если поклеить на стену несколько рядов, то можно сделать наподобие цветного экрана с пикселями. Широко используется в увеселительных заведениях и сложном оформлении;
• Pixel Light DMX – одного цвета с возможностью управления каждым LED отдельно, широкие возможности применение, но дома вы конечно такое ставить не будете. Может управляться не только DMX контроллером но и с компьютера.

Расчет освещения на примере комнаты

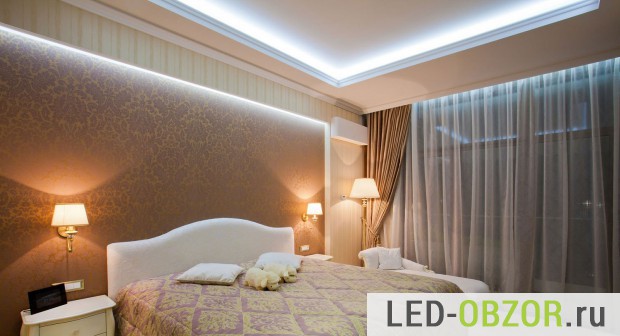

Проектируем основной свет

Сейчас у меня висит простенькая китайская люстра за 800 руб. на 5 рожков. В ней установлены 5 led ламп кукуруз по 600 Люмен. Общий световой поток равен 3000 Лм. Они обеспечивают минимальную освещенность помещения, которое почти пустое, из мебели стоит только небольшой угловой шкаф. Площадь комнаты составляет 21 квадрат, её периметр 19 м.

Чтобы освещение не слепило и было безопасным используют 2 способа монтажа светодиодной ленты SMD 3528 и 5050.

1. Устанавливается в алюминиевый или пластиковый короб с матовым рассеивателем как у светодиодных ламп.
2. Другой вариант, световой поток направляется в потолок, от которого он отражается.

Потери света на каждом способе составят 30-50%, это придется учитывать при расчете.

Перед тем как покупать, просчитайте требуемую освещенность помещения. Иначе вы купите слишком сильную или слабую. Слишком мощная потребует профиль для охлаждения.

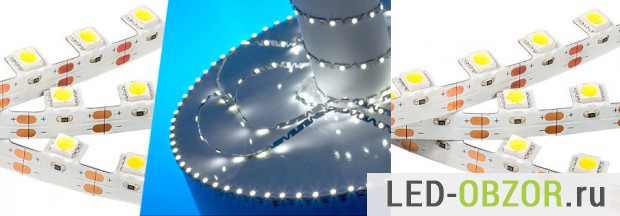

Торцевая лента для удобства монтажа

Вычисляем текущую освещенность:

• 3000Лм / 21квадрат = 142 Люкса
  Освещённость комнаты соответствует минимальной норме, равно 150 Люкс.

Теперь меня 142 Люкса (сокращенно Лк.) не устраивают, уже хочется 200 Лк. Так как проектируем основное освещение и свет будет отражаться от потолка, то делаем запас на 50% на различные потери, отражения, поглощения. Получается, что при расчетах надо будет использовать значение в 300 Лм.

Вычисляем общую необходимую:

• 21квадрат * 300 = 6300Лм – требуемая общая яркость.

Расчет яркости 1м.:

• 6300лм / 19м.периметр = 331Лм.

По таблице яркости на 1м. выбираем подходящий вариант, очень желательно, чтобы не потребовался светодиодный профиль. Мне подходит обычная диодная лента 5050 на 12В, потребление 6Вт, 30 диодов, 400 Лм/м. Если будет слишком ярко, то поставлю диммер или подрегулирую источник питания. Общее потребление получится 114 Вт., потребуется блок питания 12V минимум на 140W.
