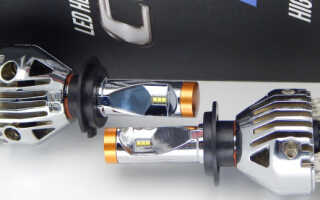

Тестируем светодиодные лампы H7 CL6

В обзоре протестируем автомобильные светодиодные лампы H7 ближнего света, этот цоколь второй по популярности после H4. Образцы предоставлены интернет-магазином http://cool-led.ru который является разработчиком CL6 и производит на китайском заводе. Давно было желание протестировать эту модель, по моему мнению, они оптимально сочетают 2 вида пассивного охлаждения. Жесткий радиатор объединили с гибким ленточным радиатором, что будет приравнивать его по эффективности ближе к активным системам охлаждения.

Читайте «Тест CL6  H7 в фаре Дастера и линзе»

http://led-obzor.ru/test-svetodiodnyih-lamp-h7-cl6-v-farah

Где купить?

Приобрести лампы можно только в магазине Cool-Led.ru
www.cool-led.ru/products/komplekt-svetodiodnykh-lamp-cl6-tsokol-h7
в других они не продаются, потому что производителем является этот магазин.
Получите скидку 3%, указав скидочный купон «ledobzor»



Характеристики CL6

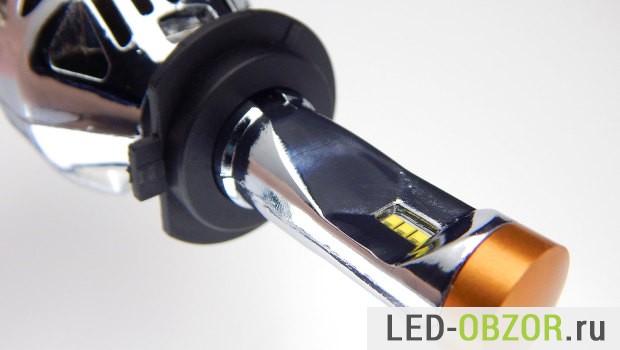

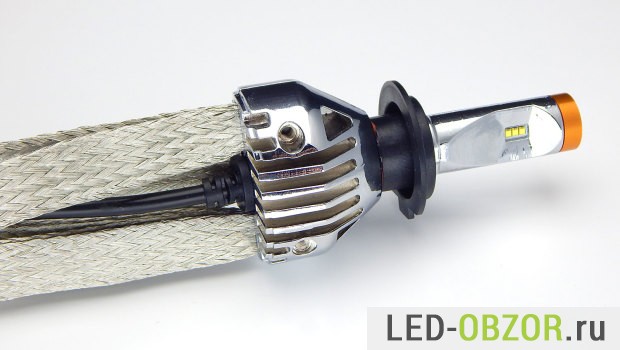

Конструктивно автомобильные лампы H7 (led headlight) сделаны по технологии имитации нити накала светодиодами Philips Z ES. По такой же технологии производятся светодиодные лампы H4 ближнего дальнего света, но конструктивно они сложней в 2 раза.

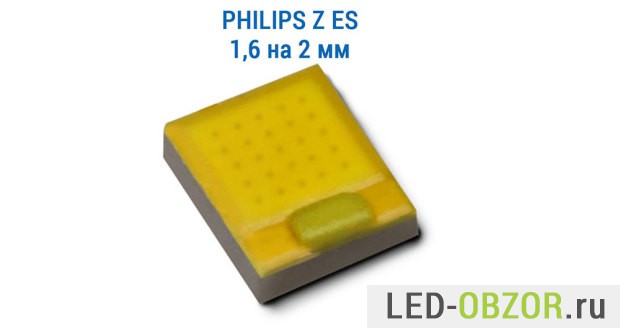

Размер одного такого диода 2мм на 1,6мм. С каждой стороны по 3 штуки, по сути это копии оригинальных диодных лампочек Филипс. Для этого необходимо только скопировать расположение 3 лед элементов, и получаем характеристики фирменных. Охлаждение можно делать любое, разборное или монолитное.

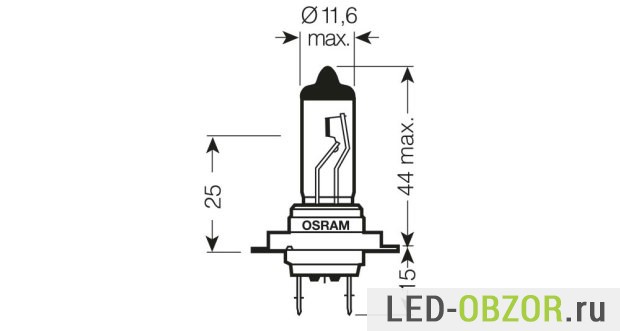

Для наглядного сравнения в таблице приведены параметры штатной галогенки Н7. В идеале образец должен иметь измеренные характеристики не хуже, чем у галогена.

Параметр Измерено Штатная галогенка
Световой поток на 1 шт.  2214лм эквивалент 1500лм
Мощность  20W 55W
Цветовая температура  5000K 2700К
Напряжение питания  7-32V 12В
Размеры  160х42мм.
Нагрев  120° до 350°
Срок службы 550 ч.
Гарантия
Назначение головной свет, разъем PX26d
Для тестов использует напряжение 13,2 Вольт

Тестируемая светодиодная лампа H7 ближнего света может устанавливаться в дальний и противотуманные фары, ПТФ.

У образцов цветовая температура около моих любимых 5000К,  не желтит и без голубоватого оттенка, самый оптимальный.

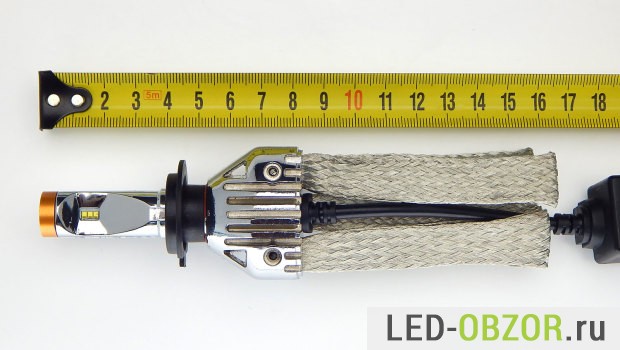

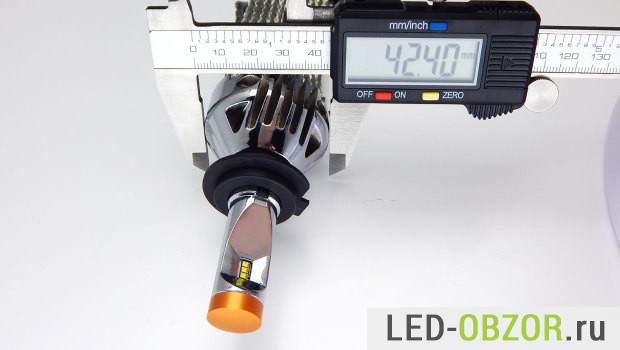

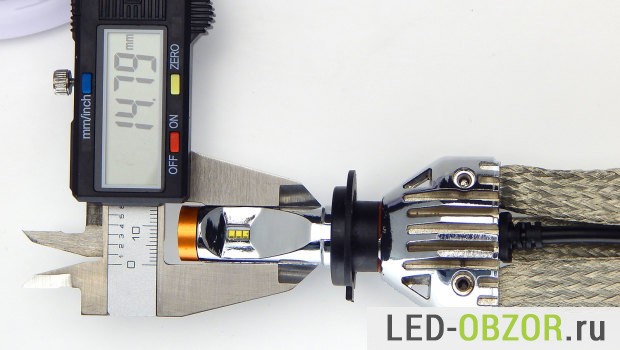

Размеры

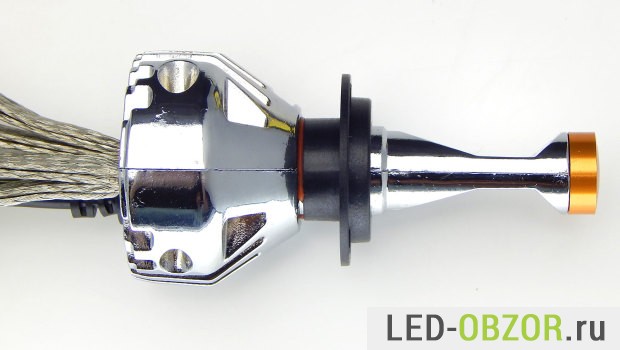

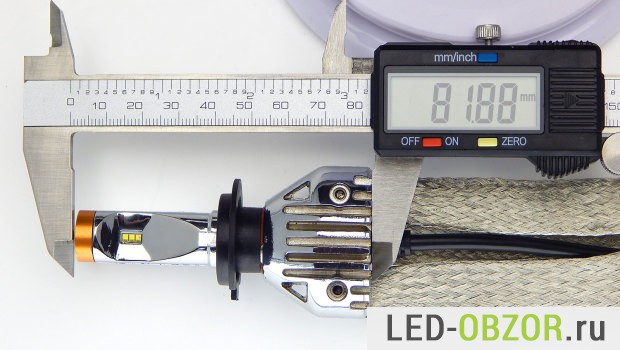

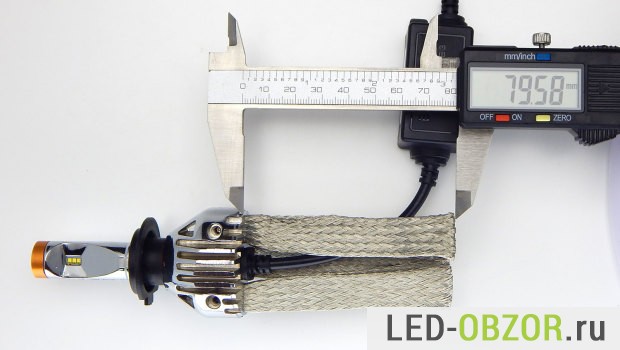

Головная часть стандартных размеров, как у других моделей. Общая длина 160мм, жёсткая часть 82мм.

Какие лампы H7 выбрать?

Большое количество читателей спрашивают, какие лампы выбрать и где лучше покупать. Если вас интересуют качественные и проверенные светодиодные лампы H7 ближнего дальнего света, то рекомендую проверенный интернет-магазин www. netuning.ru

Я проверил 63 магазина по светодиодным лампам и только в cool-led.ru и netuning.ru работают специалисты, которые имеют дорогостоящее оборудование для тестирования автомобильных светодиодных ламп. В магазине вам подберут правильные лампы или вы можете обратиться ко мне.

Конструкция

Конструктивные элементы на примере цоколя H4 Конструктивные элементы на примере цоколя H4

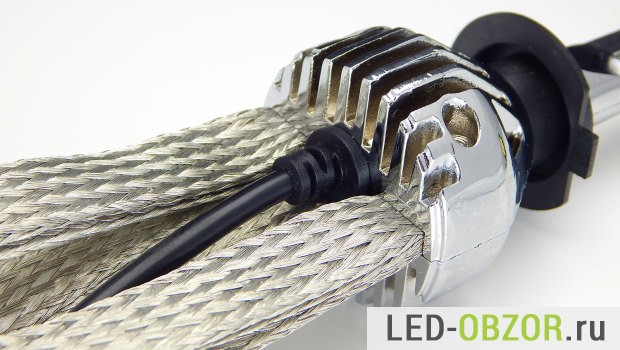

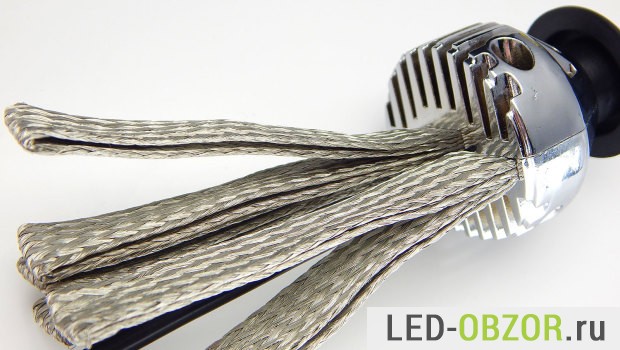

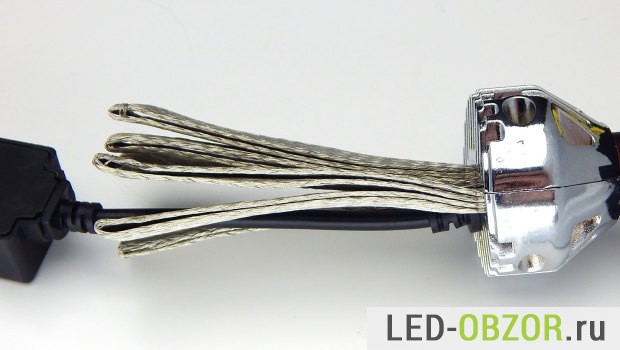

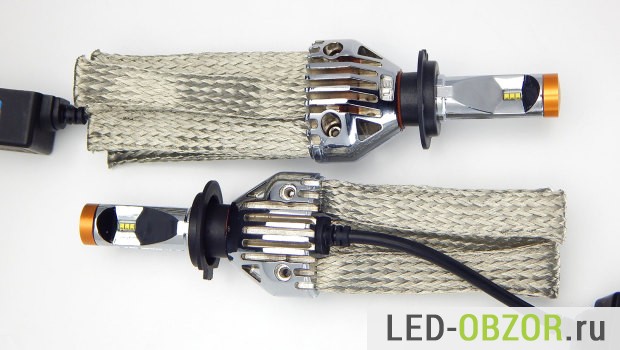

Всю изюмительность конструкции придают 6 плетеных лент-петелек, которые торчат из корпуса образца.

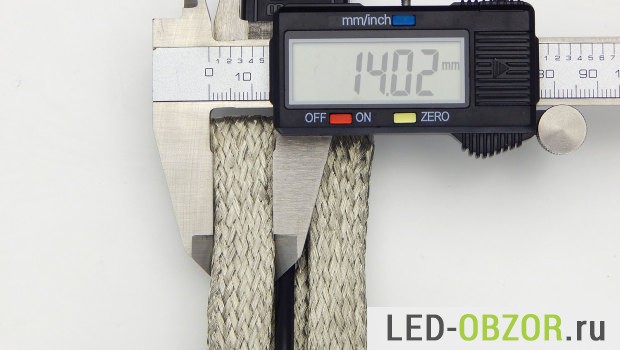

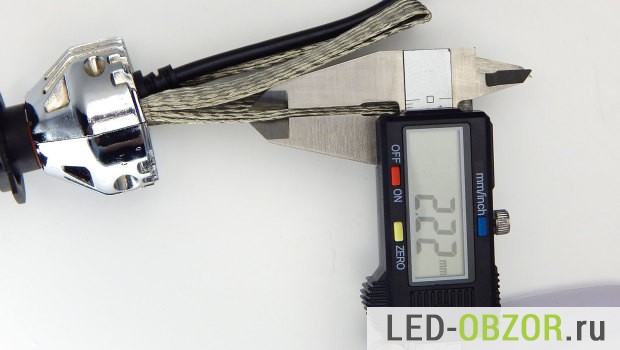

Размеры лент:

  • длина 80мм;
  • ширина 14мм;
  • толщина 2,2мм.

Конечно, система отвода тепла получается длинноватой, но это лучше чем вентилятор. Решается эта особенность достаточно легко. В этом же магазине купите увеличенные крышки для герметизации, стоят они 300 руб.И никаких затруднений с установкой не будет.

Сравнение с Филипсами

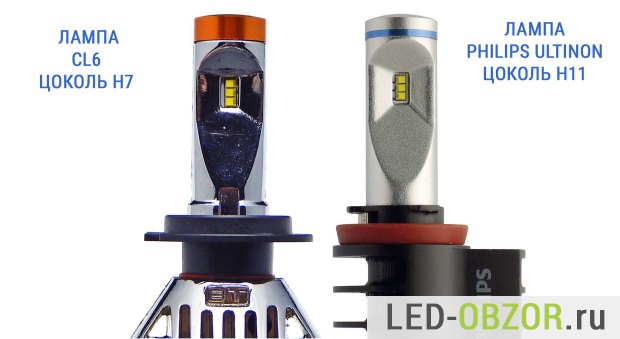

Сравниваем с оригинальными Филипсами H11

Отличие от диодных ламп головного света производства Philips Ultinon состоит в улучшенном отводе тепла. Количество и модель светодиодов одинаковые. Любая самая эффективная система теплоотведения будет работать плохо, если собрана не качественно. Поэтому в следующем обзоре разберем образцы, и обследуем на дефекты. В случае обнаружения можно устранить надфилем и термопастой. По моему опыту более 50% светодиодных ламп для дома требуют доработок, даже led прожекторы приходится перебирать.

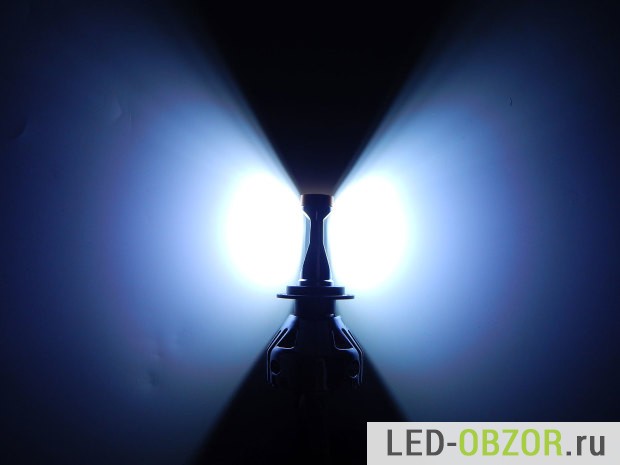

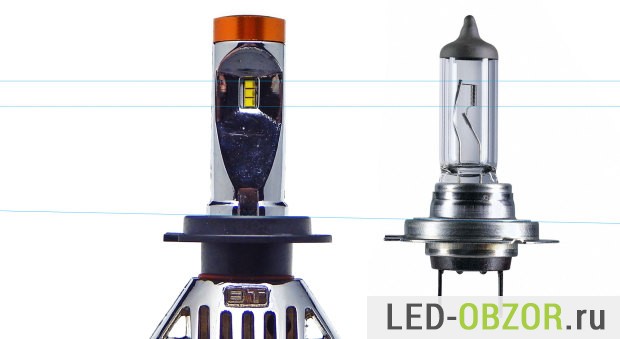

В рефлекторной оптике, рассчитанной на фокусирование для нити накала, большую роль играет расположение имитированной нити. Самые передовые технологии, которые проходят сертификацию основаны на имитации.

Световой поток

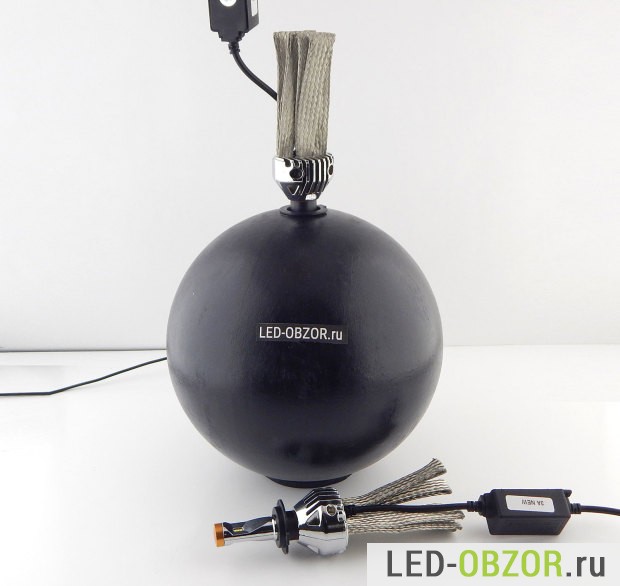

Предварительно прогреваем в течение 60 минут при комнатной до рабочего режима. Напряжение 13 Вольт. Проводим замеры в фотометрическом шаре с USB интерфейсом.

Параметр Световой поток, эквивалент
Холодная 2643лм
Прогретая 2214лм

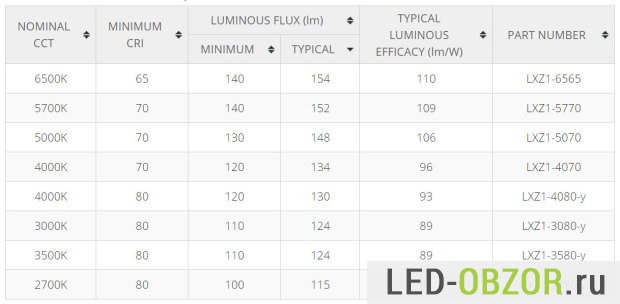

Основные характеристики led чипов

Из технических характеристик рассмотрим только количество люмен. Остальное можно прочитать в отдельном обзоре светодиодов Philips Z ES.

Яркость Филипс Z

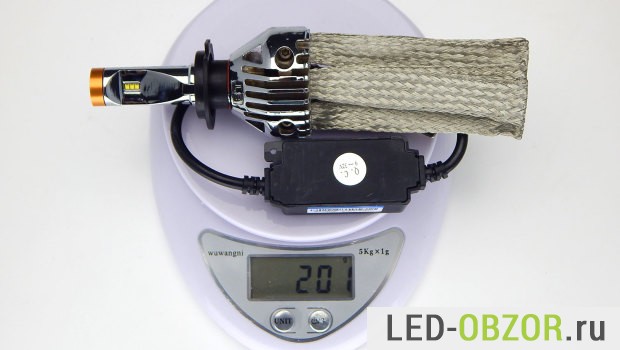

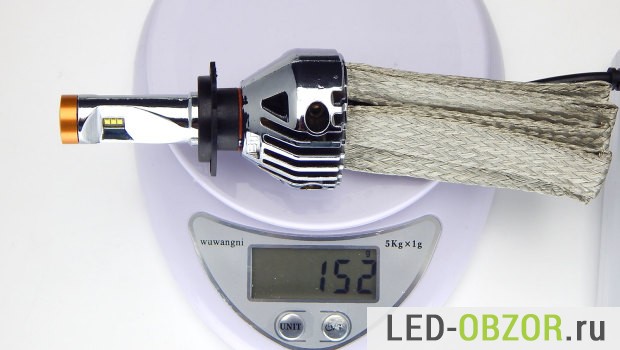

Масса

Масса без блока питания Масса без блока питания

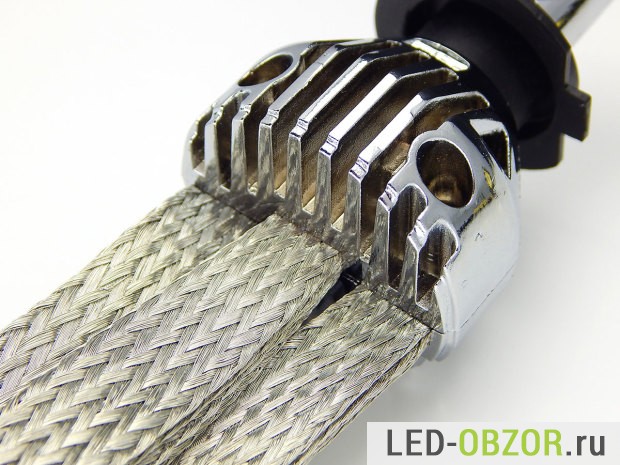

Образцы достаточно массивные по сравнению с другими моделями. Часто на алюминиевую пластину или теплопроводящую трубку ставятся тонкие накладки, которые скрывают теплоотвод. У тестируемой модели они монолитные литые и являются частью жесткого радиатора.

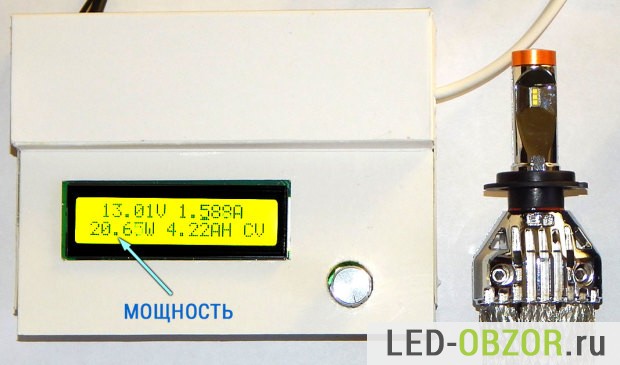

Потребляемая мощность

Измерение мощности проведем при напряжении 13 Вольт. Например, Osram тестируют диодные автолампы при 13,2V. Измеренное энергопотребление меньше составило 20,6W. Оно немного зависит от напряжения питания, так как меняется КПД драйвера. Пульсации полностью отсутствуют, значит он хорошо справляется с нагрузкой.

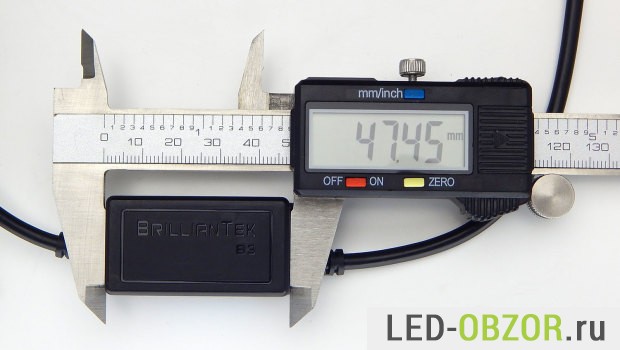

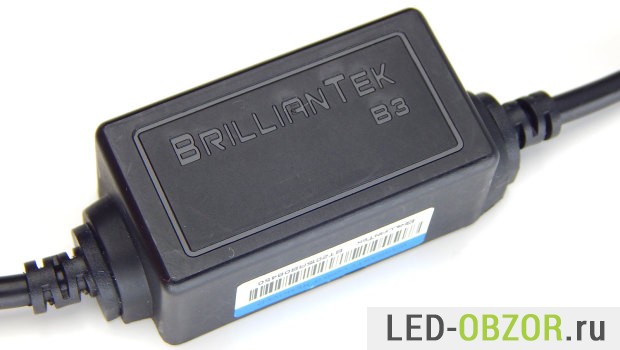

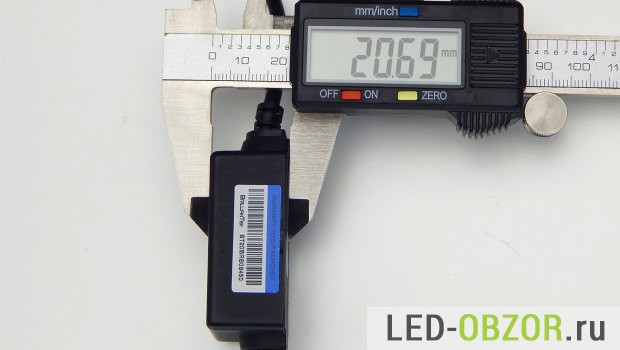

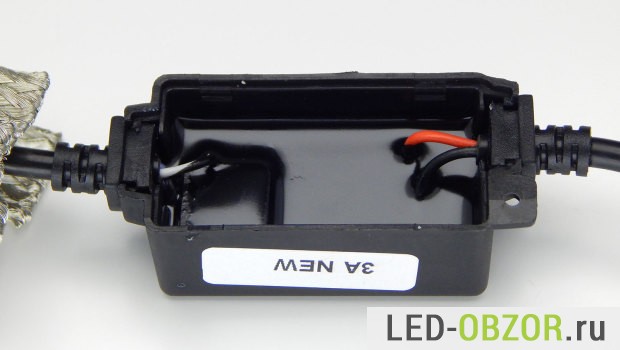

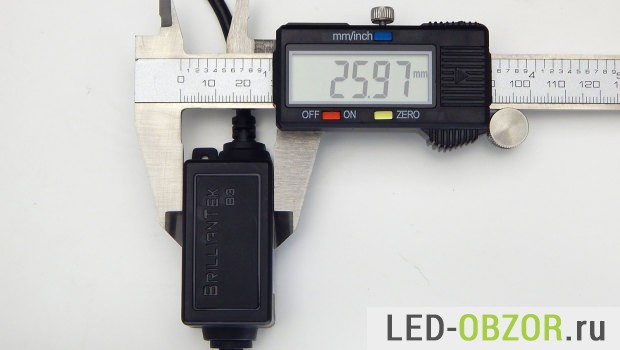

Блок питания

Заявлено, что драйвер стабилизирует ток в достаточно большом диапазоне, от 9 до 32В. Мой блок питания с USB портом сейчас выдаёт максимум 18 вольт и этого достаточно для проверки стабильности.

Нагрев ближнего света

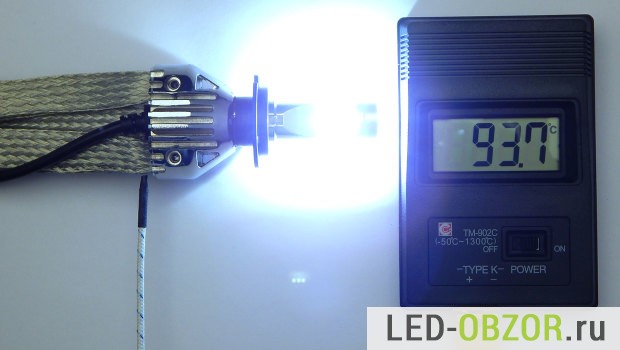

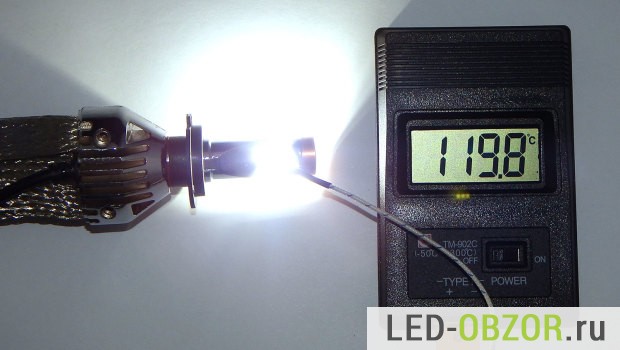

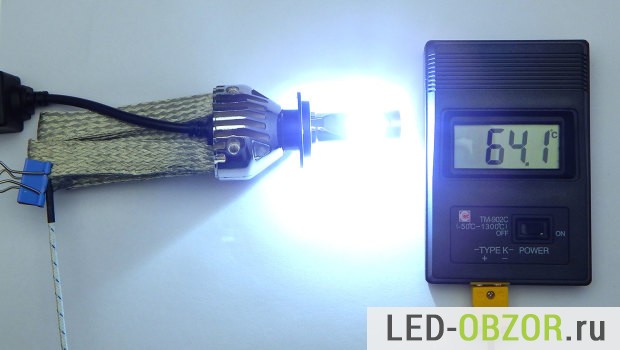

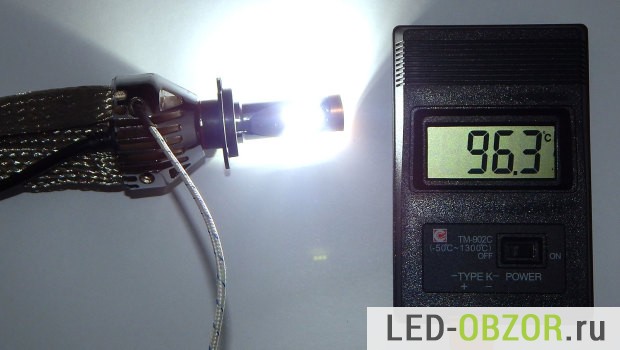

Для измерения температуры будем использовать пирометр и термопару. Габариты термопары хорошо подходят для измерения нагрева светодиодов Филипс.  Для максимальной точности, датчик прогревался в течение 30 минут на каждой точке. Сама автолампочка led H7 грелась в течение 60 минут.

Система отвода тепла показала очень хорошие результаты, это увеличит срок службы. Они проработают дольше, чем оригинальные Филипс Ултинон (Philips Ultinon) с таким же количеством светодиодов. Разница между диодами и жестким радиатором очень небольшая всего 24°. Я встречал эту разницу в 60-80°, вот там большие проблемы. Лента грамотно соединена с корпусом, разница всего 2°.

Элемент Градусы
Диоды 120°
Рёбра 96°
Начало ленты 94°
Конец ленты 64°
Источник тока 82°

Конечно это зависит от внешней среды. В холодных регионах России они будут работать гораздо дольше. В средней полосе России среднегодовая температура составляет +2°.

Подключение в автомобиле

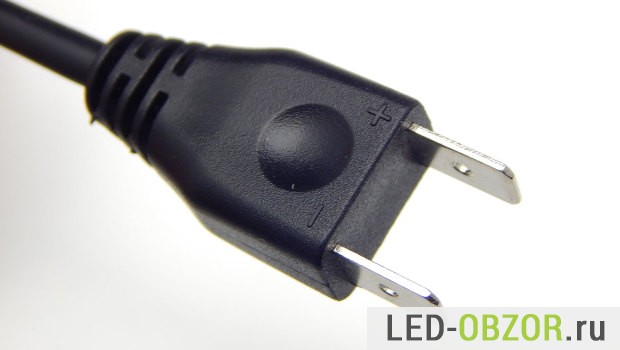

Для подключения используются стандартные автомобильные коннекторы. В нашем случае штекер аналогичен контактам led лампочки. На нём имеется маркировка о полярности контактов.

Коэффициент пульсаций

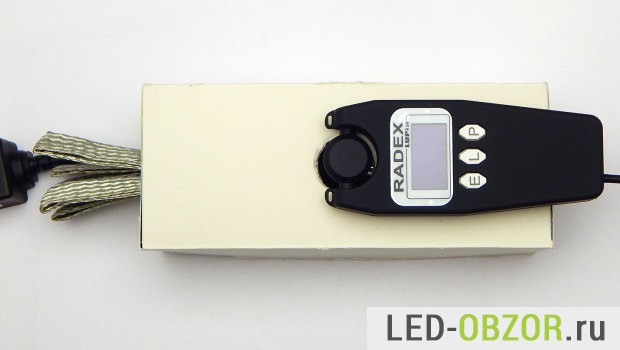

Прибор Radex Lupin

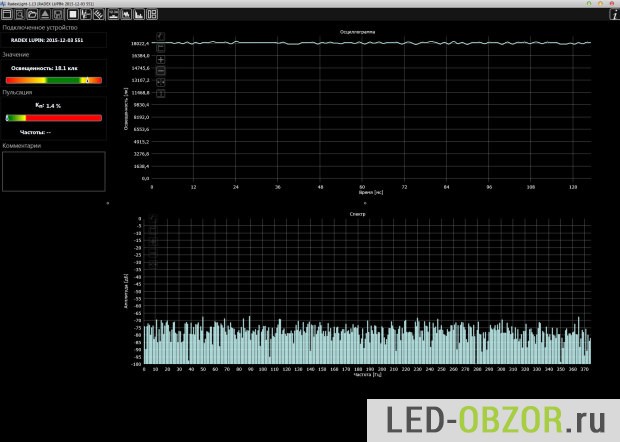

Проведем замеры коэффициента пульсаций прибором Radex Lupin. Этот параметр покажет силу мерцания света и косвенно характеризует качество источника тока. Если сэкономили или недоработали, это будет видно. Замеры показали пульсации 1,5%, то есть они полностью отсутствуют. Спектрограмма по частотам абсолютно ровная, пиков нет.

По информации производителя, блок питания дорабатывался и проверялся на электромагнитные излучения. Часто бывает, что начинает фонить УКВ диапазон на магнитоле из-за помех от драйвера. В тестируемом образце это устранено.

Итоги

Светодиодные лампы H7 CL6 показали себя очень хорошо, тепло отводится очень хорошо, такое не часто встречается. Измерения светотеневой границы и контрольных точек по ГОСТ показали одни из самых лучших результатов. Среди 17 протестированных моделей с цоколем H7, только 3 хорошо работали в рефлекторе, и CL6 Н7 одна из них. Поэтому рекомендую к покупке, для рефлекторной фары лучший вариант.

Читайте «Тест  CL6 H7 в фаре Дастера и линзе»

http://led-obzor.ru/test-svetodiodnyih-lamp-h7-cl6-v-farah

Где купить?

Приобрести лампы можно только в магазине Cool-Led.ru
www.cool-led.ru/products/komplekt-svetodiodnykh-lamp-cl6-tsokol-h7
в других они не продаются, потому что производителем является этот магазин.
Получите скидку 3%, указав скидочный купон «ledobzor»

Плюсы:

  1. светодиоды греются не выше допустимых 135°, при окружающей среде в 23°;
  2. хорошо показали себя в фарах головного света, светотеневая граница отличная;
  3. отвод тепла хорошо продуман, и замеры нагрева не показали дефектов в сборке.
